Bedienungsanleitung für AKO PROCool Schaltschrank AKO-17630 / AKO-17631
Detaillierte Anleitung für den AKO PROCool Schaltschrank (Modelle AKO-17630 und AKO-17631). Enthält Informationen zur Installation, Verkabelung, Sicherheitshinweise, Wartung und technische Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der AKO PROCool Schaltschrank ist ein elektronisches Steuerungsgehäuse für HVAC-Anwendungen. Die Installation erfordert die Einhaltung der Schaltpläne, eine korrekte Erdung außerhalb des Gehäuses und die Verwendung von Leitungsschutzschaltern vom Typ C. S. 1, 2
Wichtigste Schritte
- Vor der Inbetriebnahme alle Schraubverbindungen und Stromanschlüsse auf festen Sitz prüfen. S. 2
- Nach 24 Stunden Betrieb alle Stromanschlüsse erneut nachziehen. S. 2
Erste Inbetriebnahme
- Vor dem Start das Kompressorgehäuse vorheizen. S. 2
Probleme und Lösungen
Überhitzung
Anschlüsse prüfen und nachziehen, Verkabelung auf korrekte Ausführung kontrollieren.
S. 2Wartung und Reset
- Jährliche Wartung: Stromanschlüsse nachziehen und Verschleiß der Schaltgeräte prüfen. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennspannung Un | 400 V~ ±10 % | Betriebsspannung | S. 1 |
| Schutzart | IP65 | Schutz gegen Staub und Strahlwasser | S. 1 |
Wo es im PDF steht
- Produktbeschreibung und technische Daten S. 1
- Installations- und Wartungshinweise S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Anweisungen für die Installation, den Betrieb und die Wartung der AKO PROCool Schaltschränke (Modelle AKO-17630 und AKO-17631). Vor der Installation muss die Spannungsversorgung unterbrochen werden. Alle Arbeiten müssen von autorisiertem Fachpersonal gemäß den geltenden Normen durchgeführt werden.
Produktbeschreibung und Anzeigen

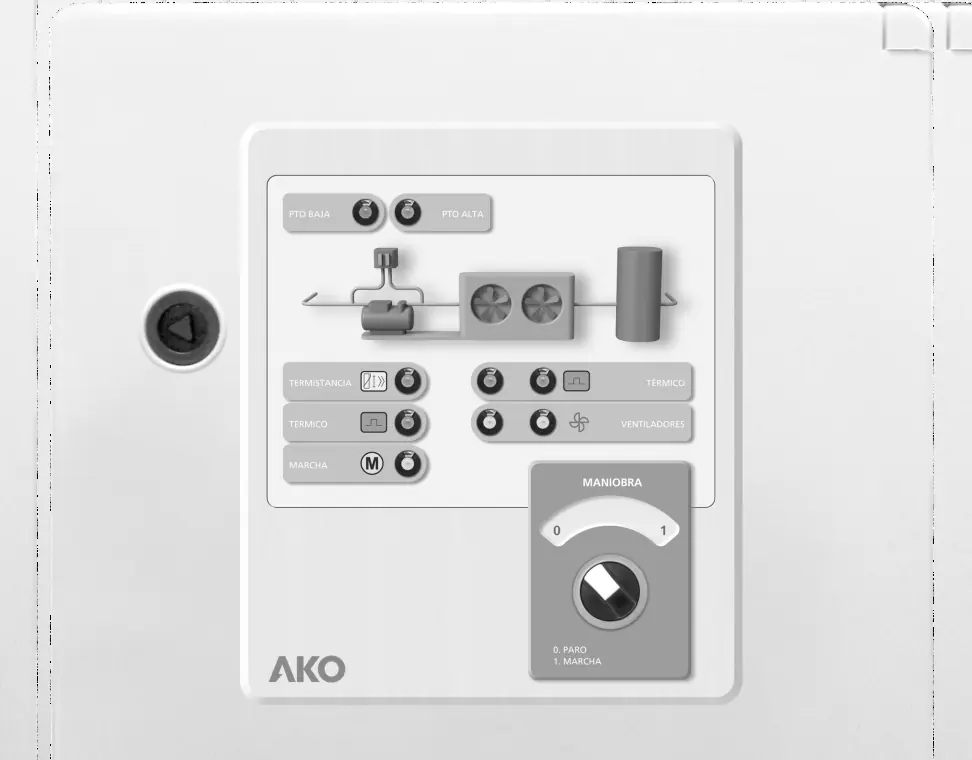

Das Bedienfeld des PROCool Schaltschranks verfügt über verschiedene Anzeigen zur Überwachung des Systems:
- Anzeigen für Druckschalter: Niederdruck- und Hochdruckschalter-Indikatoren.
- Kompressor-Anzeigen: Thermistor-Indikator, Thermorelais-Indikator und Betriebsanzeige.
- Lüfter-Anzeigen (nur AKO-17631): Thermorelais-Indikator und Betriebsanzeige.
- Steuerung: Stop/Run-Wahlschalter.
Installation und Sicherheit
Bei der Installation sind folgende Punkte zu beachten:
- Sorgen Sie für einen sauberen Sicherheitsabstand um den Schaltschrank.
- Vermeiden Sie Stöße oder plötzliche Bewegungen am Schaltschrank.
- Die Erdung muss außerhalb des Schaltschranks erfolgen.
- Verwenden Sie keine IT-Netzsysteme; das System ist für TT-Netze ausgelegt.
- Verwenden Sie Leitungsschutzschalter (Phase/n + Neutralleiter, Kurve C).
- Vor der Inbetriebnahme wird empfohlen, das Kompressorgehäuse vorzuheizen.
Verkabelung und Anschlusspläne
Die Verkabelung muss strikt gemäß den mitgelieferten Schaltplänen erfolgen. Stellen Sie sicher, dass keine losen Teile oder Fremdkörper in den Anschlüssen vorhanden sind und dass alle Schraubverbindungen fest sitzen. Die Isolierung der Außenleitungen muss korrekt sein, um mechanische Belastungen der internen Anschlüsse zu vermeiden.
Wartung und Instandhaltung
Um die Langlebigkeit des Schaltschranks zu gewährleisten, führen Sie folgende Wartungsarbeiten durch:
- Halten Sie den Schaltschrank stets verschlossen.
- Ziehen Sie einmal jährlich alle Stromanschlüsse nach.
- Überprüfen Sie einmal jährlich den Verschleiß der Schaltgeräte.
- Reinigen Sie die Außenfläche mit einem weichen Tuch, Wasser und Reinigungsmittel. Verwenden Sie keine scheuernden Reinigungsmittel, Benzin, Testbenzin oder Lösungsmittel.
Technische Daten
Die wichtigsten technischen Parameter umfassen:
- Nennspannung (Un): 400 V~ ±10 % 50/60 Hz ±5 %
- Nennspannung (Ue): 230 V~ ±10 % 50/60 Hz ±5 %
- Maximaler Nennstrom: 32 A
- Schutzart: IP65
- Umgebungstemperatur (Betrieb): -5 ºC bis 40 ºC
- Umgebungstemperatur (Lagerung): -30 ºC bis 70 ºC
Herstellerinformationen
AKO Electromecánica S.A.
Praktische Hilfe
Typische Probleme
Überhitzung in Kabeln oder Schaltgeräten
Überprüfen Sie die Anschlüsse und ziehen Sie diese nach. Stellen Sie sicher, dass die Verkabelung korrekt ist.
Elektrische Lichtbögen beim Start
Überprüfen Sie die Verkabelung und die Integrität der Komponenten sofort.
Lose Teile oder Fremdkörper
Vor der Inbetriebnahme den Schaltschrank auf Fremdkörper prüfen und diese entfernen.
Vor der Verwendung
- Spannungsversorgung und Frequenz gemäß technischer Daten prüfen.
- Auf lose Teile oder Fremdkörper in den Anschlüssen prüfen.
- Auf Staub oder Feuchtigkeit im Inneren prüfen.
- Festigkeit der Schaltgeräte und Komponenten prüfen.
- Schrauben und Stromanschlüsse auf festen Sitz prüfen.
- Isolierung der Außenleitungen prüfen.
- Kompressorgehäuse vorheizen.
Abbildungen und Diagramme

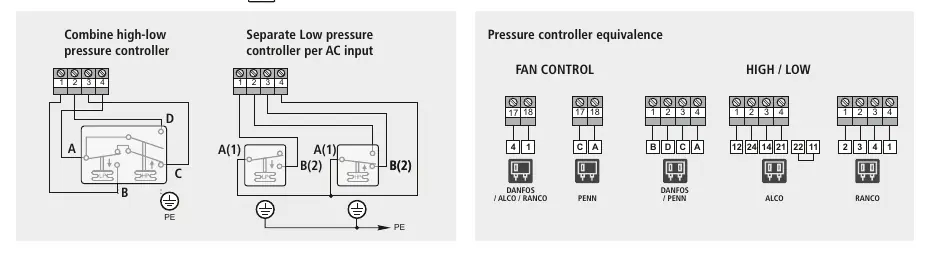

- Die Anleitung enthält Schaltpläne für die Kombination von Hoch- und Niederdruckschaltern.
- Es werden Äquivalenzdiagramme für Druckregler (Fan Control, High/Low) für verschiedene Hersteller wie Danfoss, Alco, Ranco und Penn bereitgestellt.
Modellkompatibilität
- Nur für Kupferleiter geeignet.
- Nicht für IT-Netzsysteme geeignet.
- Lüfter-Anzeigen sind nur beim Modell AKO-17631 vorhanden.
