Bedienungsanleitung für AKO PROPlus 3PH BASIC Elektronik-Schalttafel

Schnelle Anleitung für die AKO PROPlus 3PH BASIC Schalttafel. Erfahren Sie mehr über Installation, Verdrahtung, Konfiguration, Alarmmeldungen und technische Daten für Kälteanlagen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das AKO PROPlus 3PH BASIC ist eine elektronische Steuerung für Kälteanlagen. Die Konfiguration erfolgt über das Menü, das durch 5-sekündiges Drücken der SET-Taste aufgerufen wird. S. 8, 12

Wichtigste Schritte

  • Zugriff auf das Basis-Konfigurationsmenü S. 12
  • Einstellung der Motorschutzschalter S. 5

Erste Inbetriebnahme

  • Installation des Gehäuses S. 4

Probleme und Lösungen

E1 / E2

Sondenfehler (offener Stromkreis oder außerhalb der Grenzwerte).

S. 9

Fehlercodes

Code Bedeutung Maßnahme Seiten
E1 / E2 Sondenfehler Sondenverbindung prüfen S. 9
Pd Pump-Down-Fehler (Abschaltung) Niederdruckschalter prüfen S. 9, 17

Wartung und Reset

  • Zurücksetzen auf Werkseinstellungen S. 22

Technische Daten

Parameter Wert Hinweis Seiten
Spannungsversorgung 400V / 230V Betriebsspannung S. 27
Schutzart IP65 Schutz gegen Staub und Wasser S. 27

Wo es im PDF steht

  • Installation S. 4
  • Technische Daten S. 27
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Montageschritte für die Schalttafel Seite 4 Einstellung der Motorschutzschalter Seite 5 Display und Tastenbelegung Seite 8 Komponentenübersicht Seite 10 Zusätzliches Montagefoto von Seite 20 Seite 20

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation, Konfiguration und den Betrieb der AKO PROPlus 3PH BASIC Schalttafel. Das Gerät ist für die Steuerung von Kälteanlagen konzipiert und bietet IP65-Schutz. Die Installation darf nur durch qualifiziertes Personal erfolgen.

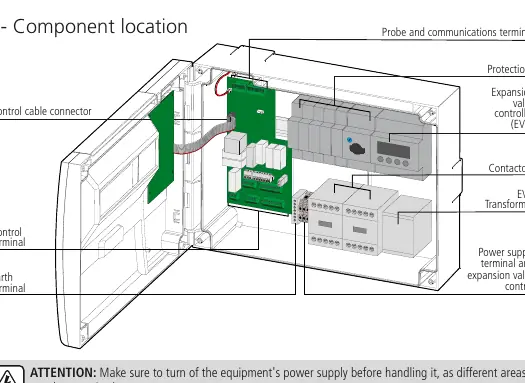

Komponentenübersicht
Komponentenübersicht

Installation und Montage

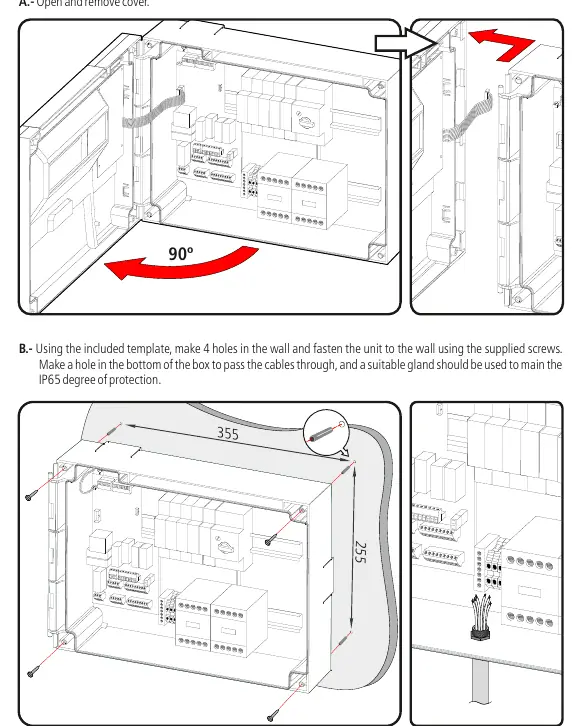

Montageschritte für die Schalttafel
Montageschritte für die Schalttafel
Zusätzliches Montagefoto von Seite 20
Zusätzliches Montagefoto von Seite 20
  • Öffnen Sie das Gehäuse und entfernen Sie die Abdeckung.
  • Verwenden Sie die beiliegende Schablone, um 4 Löcher in die Wand zu bohren.
  • Befestigen Sie das Gerät mit den mitgelieferten Schrauben.
  • Führen Sie die Kabel durch die Unterseite des Gehäuses und verwenden Sie geeignete Kabelverschraubungen, um die IP65-Schutzart zu gewährleisten.

Verdrahtung und Anschlüsse

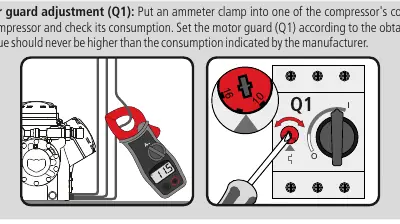

Einstellung der Motorschutzschalter
Einstellung der Motorschutzschalter
  • Trennen Sie vor allen Arbeiten die Spannungsversorgung.
  • Verlegen Sie Sondenleitungen niemals in denselben Kabelkanälen wie Strom- oder Steuerleitungen.
  • Stellen Sie sicher, dass die Motorschutzschalter (Q1 für Kompressor, Q3 für Lüfter) gemäß dem tatsächlichen Verbrauch eingestellt sind.
  • Verwenden Sie nur von AKO gelieferte Sonden.

Bedienung und Funktionen

Das Gerät verfügt über ein Display und Tasten zur schnellen Konfiguration:

Display und Tastenbelegung
Display und Tastenbelegung
  • SET-Taste (5 Sek.): Zugriff auf das Basis-Konfigurationsmenü.
  • SET-Taste (10 Sek.): Zugriff auf das erweiterte Konfigurationsmenü.
  • ESC-Taste: Alarm stummschalten oder Stand-by-Modus aktivieren/deaktivieren.
  • Pfeiltasten: Navigation durch Parameter und Werteänderung.

Konfiguration und Parameter

Die Parameter sind in Gruppen unterteilt (Regelung, Abtauung, Lüfter, Alarm, Status). Änderungen werden im Programmiermodus vorgenommen. Nach 20 Sekunden ohne Tastendruck kehrt das Gerät zur vorherigen Ebene zurück, ohne Änderungen zu speichern.

Wartung und Reinigung

  • Reinigen Sie die Oberfläche mit einem weichen Tuch, Wasser und Reinigungsmittel.
  • Verwenden Sie keine scheuernden Reinigungsmittel, Benzin, Testbenzin oder Lösungsmittel.
  • Überprüfen Sie jährlich den festen Sitz der Stromanschlüsse.

Herstellerinformationen

AKO Electromecánica S.A.

Markenprofil
Herstellerwebsite https://www.ako.com

Praktische Hilfe

Typische Probleme

E1 / E2 (Sondenfehler)

Sonde defekt, Kabelbruch oder Temperatur außerhalb der Grenzwerte. Prüfen Sie die Sondenverbindung.

Pd (Pump-Down-Fehler)

Fehlfunktion bei der Pump-Down-Abschaltung. Überprüfen Sie den Niederdruckschalter.

LP (Pump-Down-Startfehler)

Fehlfunktion beim Starten der Pump-Down-Sequenz. Überprüfen Sie den Niederdruckschalter.

ASC (Sicherheitskette Kompressor)

Eine Komponente der Sicherheitskette (Motorschutz, Thermistor, Hochdruckschalter) hat ausgelöst.

Vor der Verwendung

  • Spannungsversorgung vor Arbeiten unterbrechen.
  • Verdrahtung gemäß Schaltplan prüfen.
  • Motorschutzschalter (Q1/Q3) korrekt auf den Nennstrom einstellen.
  • Sondenanschlüsse auf festen Sitz prüfen.
  • Gehäuse auf Dichtigkeit (IP65) prüfen.

Technische Daten in der Praxis

Rated voltage
Betriebsspannung 400V oder 230V (±10%).
Working ambient temperature
Zulässige Umgebungstemperatur -5 °C bis 40 °C.

Abbildungen und Diagramme

  • Seite 4: Montageanleitung mit Bohrschablone.
  • Seite 5: Einstellung der Motorschutzschalter Q1 und Q3 mittels Stromzange.
  • Seite 8: Tastenbelegung und Display-Symbole.
  • Seite 11: Anschlussmöglichkeiten für Druckschalter.

Modellkompatibilität

  • Nur Sonden von AKO verwenden.
  • Für Sondenverlängerungen bis 1000m Kabel mit min. 0,5 mm² verwenden (Ref. AKO-15586).
