Dieses Dokument dient als technisches Datenblatt und Bestellleitfaden für die Dwyer Series 16G, 8G & 4G Temperatur- und Prozessregler. Es enthält keine detaillierten Installations- oder Programmierschritte, sondern konzentriert sich auf die Spezifikationen, Abmessungen und die Konfiguration der Produktcodes für die Bestellung.
Produktbeschreibung
Die Temperatur- und Prozessregler der Serie 16G, 8G & 4G ermöglichen die Überwachung und Steuerung von Temperatur- oder Prozessbedingungen. Die Regler verfügen über zwei unabhängige Steuerausgänge für Dual-Loop-Steuerung unter Verwendung von On/Off, Auto-Tune oder Self-Tune PID, Fuzzy-Logik oder manuellen Steuerungsmethoden. Eine RS-485-Schnittstelle mit Modbus-Kommunikationsprotokoll ist standardmäßig integriert, um eine einfache Konfiguration oder Integration in eine SPS oder ein Datensteuerungssystem zu ermöglichen.
Technische Spezifikationen
- Eingänge: Thermoelement, RTD, DC-Spannungen oder DC-Strom.
- Anzeige: Prozesswert: 4-stellig, 12 mm, orangefarbenes LCD; Sollwert: 4-stellig, 12 mm, grünes LCD.
- Genauigkeit: ±1,8°F plus ±0,3% des Messbereichs (±1°C plus ±0,3% des Messbereichs) bei 77°F (25°C) nach 20 Minuten Aufwärmzeit.
- Spannungsversorgung: 100-240 VAC -20/+8%, 50/60 Hz; optional 24 VDC, ±10%.
- Leistungsaufnahme: 5 VA max.
- Betriebstemperatur: 32 bis 122°F (0 bis 50°C).
- Lagertemperatur: -42 bis 150°F (-20 bis 65°C).
- Speichersicherung: Nichtflüchtiger Speicher.
- Steuerausgangsleistung: Relais: SPST, 5 A bei 250 VAC ohmsche Last; Spannungsimpuls: 12 V (max. 40 mA); Strom: 4-20 mA; Lineare Spannung: 0-10 V.
- Alarmrelaisausgang: 3 A bei 250 VAC ohmsche Last.
- Kommunikation: RS-485 Modbus ASCII/RTU-Protokoll.
- Frontplattenschutz: IP66.
- Konformität: CE, cULus.
Bestellinformationen
Die Produktcodes werden basierend auf den gewünschten Funktionen (Serie, Ausgang 1, Ausgang 2, Funktion 1, Funktion 2, Optionen) konstruiert. Die verfügbaren Serien sind:
- 16G: 1/16 DIN Temperatur-/Prozessregler
- 8G: 1/8 DIN Temperatur-/Prozessregler
- 4G: 1/4 DIN Temperatur-/Prozessregler
Zubehör
Folgendes Zubehör ist für die Serie erhältlich:
- A-277: 250 Ω Präzisionswiderstand
- A-600: R/C Snubber
- A-900: Wetterfestes Frontmontagegehäuse
- A-901: Wetterfestes Innenmontagegehäuse mit Fenster
- MN-1: Mini-Node RS-485 zu USB Konverter
- SCD-SW: Konfigurationssoftware
Praktische Hilfe
Vor der Verwendung
- Überprüfen Sie die Spannungsversorgung (100-240 VAC oder optional 24 VDC).
- Stellen Sie sicher, dass der Sensortyp (Thermoelement, RTD, DC-Spannung/Strom) mit dem Gerät kompatibel ist.
- Prüfen Sie die Einbauumgebung (IP66 Frontplatte).
- Stellen Sie sicher, dass die erforderlichen Ausgangsmodule für Ihre Anwendung korrekt konfiguriert sind.
Abbildungen und Diagramme

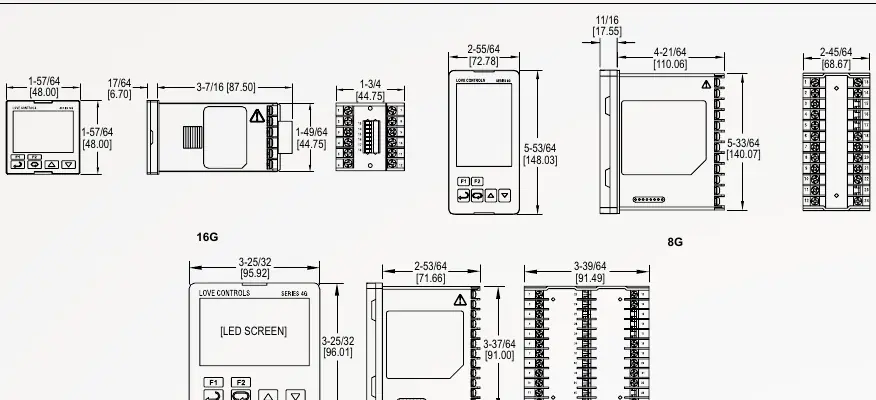

- Die Abmessungen zeigen die Einbautiefen und Frontplattengrößen für die Modelle 16G, 8G und 4G.
- Das Diagramm 'How to Order' zeigt, wie der Produktcode basierend auf den gewünschten Funktionen zusammengesetzt wird.
Modellkompatibilität
- RS-485 Modbus Kommunikation ist standardmäßig enthalten.
- Optionale Hardware ist für Remote-Sollwert, Eingangs-Retransmission oder Ereigniseingangsfunktionen erforderlich.
