Bedienungsanleitung für AKO-16526 V2 Temperatur- und elektronischen Expansionsregler
Schnellstartanleitung und Verdrahtungsplan für den AKO-16526 V2 Temperatur- und Expansionsregler. Erfahren Sie mehr über Anschlüsse, Sondenkonfigurationen und Relaisfunktionen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument enthält die Schaltpläne und Anschlussbelegungen für den AKO-16526 V2 Temperaturregler. Die genaue Funktion der Ein- und Ausgänge wird durch den Einrichtungsassistenten und spezifische Parameter bestimmt. S. 1, 2
Wichtigste Schritte
- Verdrahtung gemäß Schaltplan durchführen S. 1, 2
Probleme und Lösungen
Relaisfunktion entspricht nicht den Anforderungen
Konfiguration der Parameter o10 (AUX 2) und o20 (AUX 3) prüfen.
S. 1Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Versorgungsspannung | 230 V~ ± 10% | Betriebsspannung | S. 1, 2 |
Wo es im PDF steht
- Schaltpläne und Anschlüsse S. 1, 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Verdrahtungshilfe für den AKO-16526 V2 Temperatur- und elektronischen Expansionsregler. Bitte beachten Sie, dass die Funktion der einzelnen Ein- und Ausgänge sowie die erforderliche Verkabelung maßgeblich von den Optionen abhängen, die im Einrichtungsassistenten gewählt wurden, sowie von der Konfiguration bestimmter Parameter. Die angegebenen Stromstärken und Leistungen sind die maximal zulässigen Betriebswerte.
Anschluss und Verdrahtung
Die Verdrahtung muss gemäß den Schaltplänen auf Seite 1 und 2 erfolgen. Achten Sie auf die korrekte Spannungsversorgung von 230 V~ ± 10% (50/60 Hz). Die Anschlüsse umfassen:
- RS485/MODBUS: Kommunikationsschnittstelle.
- Relais (AUX 1, AUX 2, AUX 3, DEF, FAN, COOL): Konfigurierbare Ausgänge für verschiedene Lasten wie Kompressoren, Lüfter, Abtauwiderstände oder Ventile.
- Analoge Ein-/Ausgänge: Anschluss für Sonden und Steuersignale.

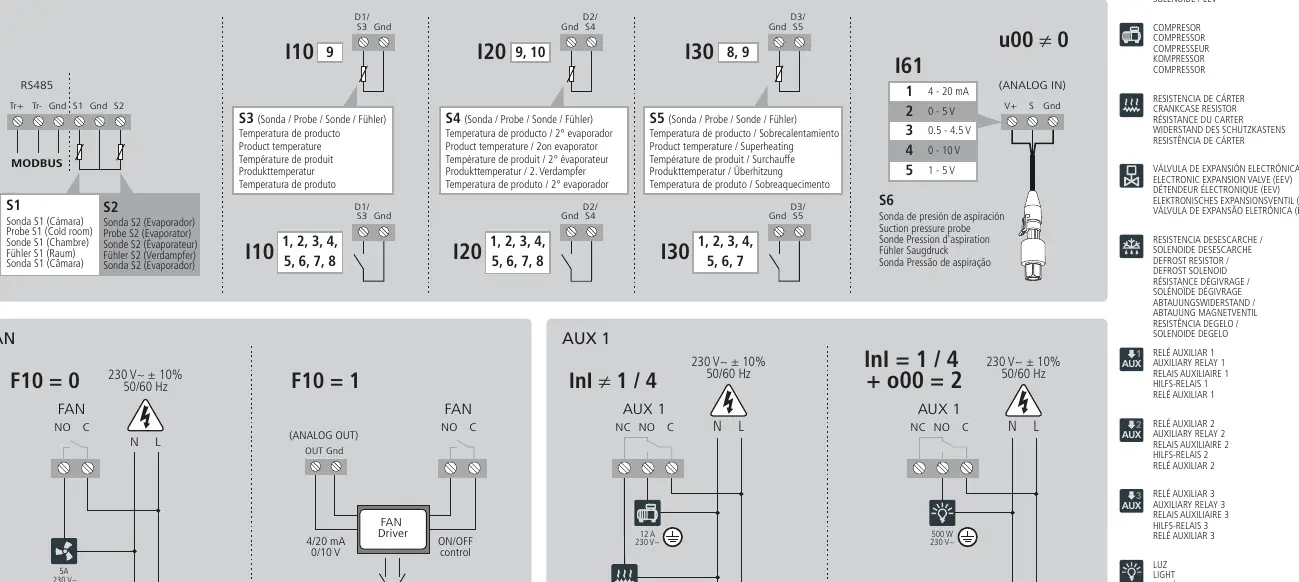

Sonden und Digitaleingänge
Das Gerät unterstützt verschiedene Sondenkonfigurationen (S1 bis S6), deren Funktion je nach Parametrierung variiert:
- S1: Raumfühler (Coldroom probe).
- S2: Verdampferfühler (Evaporator probe).
- D1: Niederdruckschalter.
- S5: Überhitzungsfühler.
- S6: Saugdruckfühler.
Die genaue Zuordnung der Eingänge I10, I20 und I30 erfolgt über die entsprechenden Parameter.
Warnhinweise
Die Funktion jedes Ein- und Ausgangs hängt von der Konfiguration ab. Überprüfen Sie vor der Inbetriebnahme unbedingt die Einstellungen im Einrichtungsassistenten. Falls Ihre Installation ein Schrittmotor-Expansionsventil (STEPPER) erfordert, beachten Sie bitte die separaten Anwendungshinweise auf der Website von AKO.
Herstellerinformationen
AKO Electromecánica S.A.
Praktische Hilfe
Typische Probleme
Falsche Relaisfunktion
Überprüfen Sie die Konfiguration der Parameter o10 (für AUX 2) und o20 (für AUX 3).
Unklare Eingangsbelegung
Die Belegung der Eingänge I10, I20 und I30 hängt von der Konfiguration ab. Prüfen Sie die Parameterzuordnung.
Vor der Verwendung
- Stellen Sie sicher, dass die Versorgungsspannung 230 V~ ± 10% beträgt.
- Prüfen Sie, ob die gewählten Optionen im Einrichtungsassistenten mit der physischen Verkabelung übereinstimmen.
- Vergewissern Sie sich, dass die maximalen Strom- und Leistungswerte der Relais nicht überschritten werden.
- Prüfen Sie, ob für EEV-Ventile (STEPPER) spezielle Anwendungshinweise erforderlich sind.
Abbildungen und Diagramme

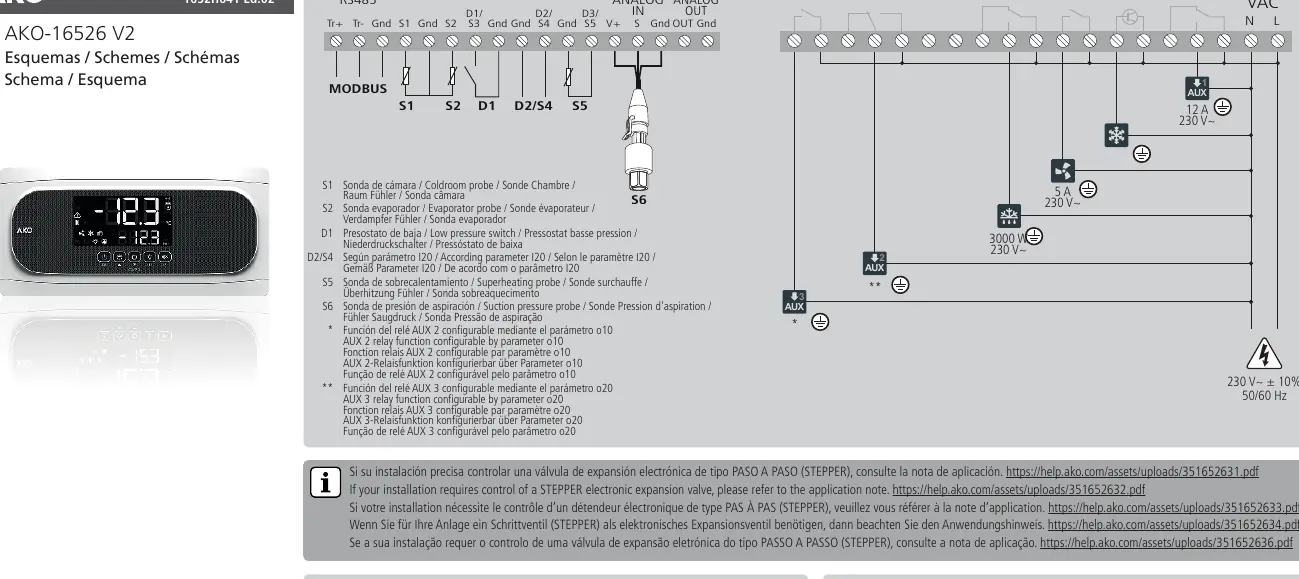

- Die Schaltpläne zeigen die Klemmenbelegung für Stromversorgung, Sonden und Relais.
- Beachten Sie die spezifischen Anschlüsse für EEV (elektronisches Expansionsventil) und Lüfter.
Modellkompatibilität
- Die Funktion der Ein- und Ausgänge ist abhängig von der Software-Konfiguration.
- Für Schrittmotor-Expansionsventile (STEPPER) ist eine separate Dokumentation zu beachten.
