Bedienungsanleitung für AKO-145601 Steuergerät

Schnellstartanleitung und Konfigurationshandbuch für das AKO-145601 Steuergerät. Erfahren Sie mehr über die Verkabelung, Parametereinstellungen, Alarmmeldungen und technische Spezifikationen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Das AKO-145601 ist ein Steuergerät für elektronische Expansionsventile. Die Installation muss in einer Umgebung erfolgen, die vor Vibrationen, Wasser und korrosiven Gasen geschützt ist. Die Umgebungstemperatur darf die in den technischen Daten angegebenen Werte nicht überschreiten. Sonden müssen so installiert werden, dass sie keinen externen Wärmeeinflüssen ausgesetzt sind und sich so nah wie möglich am Verdampferausgang befinden. Die Verkabelung der Relaiskontakte sollte mit Kabeln zwischen 1 mm² und 2,5 mm² erfolgen.

Verkabelung

Das Gerät verfügt über Anschlüsse für 230V/115V Stromversorgung, Sonden (Probe 1 Temperatur, Probe 2 Druck), RS485 MODBUS-Kommunikation und das elektronische Expansionsventil. Wichtig: AKO-14560 Controller können nur mit anderen AKO-14560 Geräten in einem MODBUS-Netzwerk kommunizieren. Andere AKO-Geräte müssen an ein unabhängiges Netzwerk angeschlossen werden.

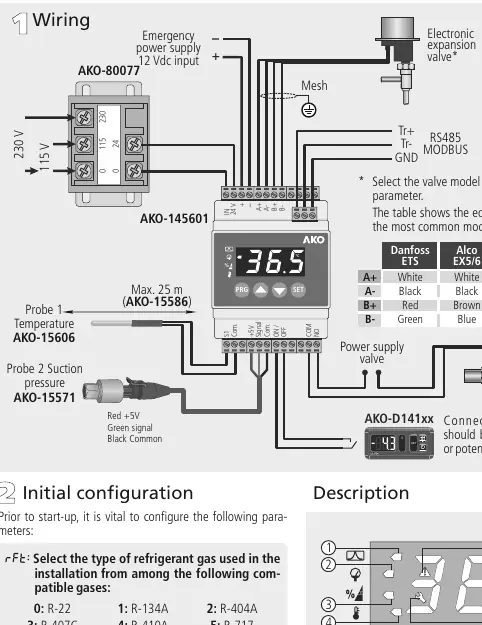

Schaltplan für das AKO-145601 Steuergerät
Schaltplan für das AKO-145601 Steuergerät

Erste Inbetriebnahme

Vor der Inbetriebnahme müssen zwingend folgende Parameter konfiguriert werden:

  • rFt: Auswahl des verwendeten Kältemittelgases (z.B. R-22, R-134A, R-404A, R-410A, etc.).
  • EM: Auswahl des installierten Expansionsventilmodells (z.B. Danfoss ETS, Alco EX, Sporlan SEI, Carel E2V).
  • SH: Konfiguration des Überhitzungs-Sollwerts.

Bedienung und Programmierung

Das Gerät verfügt über ein Tastenfeld zur Steuerung:

Display- und Tastenfeld-Beschreibung
Display- und Tastenfeld-Beschreibung
  • PRG (5 Sek.): Zugriff auf das Programmiermenü.
  • PRG (2x): Neustart der Regelung bei Alarm.
  • SET: Bestätigung von Änderungen oder Beenden des Programmiermenüs (nach 5 Sek.).
  • Pfeiltasten: Navigation durch Ebenen oder Änderung von Parameterwerten.

Der Zugriff auf das Programmiermenü ist durch ein Passwort geschützt (Standardwert: 5, änderbar über Parameter PSS).

Fehlermeldungen

Das Gerät zeigt verschiedene Fehlermeldungen an, um auf Probleme hinzuweisen:

Liste der Fehlermeldungen
Liste der Fehlermeldungen
  • PS: Problem mit dem Drucksensor.
  • TSD: Sonde 1 nicht angeschlossen.
  • TsC: Kurzgeschlossene Temperatursonde.
  • MOP/LOP: Maximaler/Minimaler Betriebsdruck-Alarm.
  • FRA: Frostschutzalarm.
  • CLE: Ventil schließt aufgrund von Stromausfall (Notstrom erforderlich).

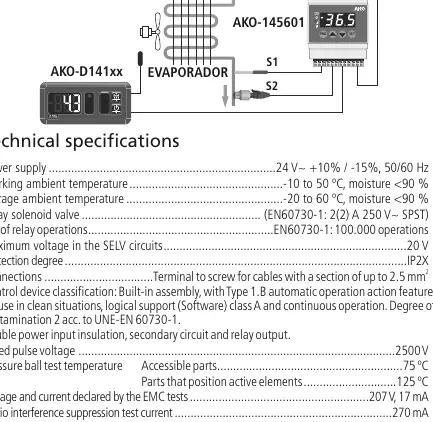

Technische Daten

  • Stromversorgung: 24 V~ +10% / -15%, 50/60 Hz.
  • Umgebungstemperatur (Betrieb): -10 bis 50 ºC, Feuchtigkeit <90%.
  • Schutzart: IP2X.
  • Relais Magnetventil: EN60730-1: 2(2) A 250 V~ SPST.

Herstellerinformationen

AKO Electromecánica S.A.

Markenprofil

Praktische Hilfe

Typische Probleme

Fehler 'PS' auf dem Display

Es liegt ein Problem mit dem Drucksensor vor. Überprüfen Sie die Verbindung und den Sensor.

Fehler 'TSD' auf dem Display

Sonde 1 ist nicht angeschlossen. Überprüfen Sie die Verkabelung der Temperatursonde.

Fehler 'CLE' auf dem Display

Das Ventil schließt aufgrund eines Stromausfalls. Eine Notstromversorgung ist erforderlich.

Gerät reagiert nicht auf Tasten

Stellen Sie sicher, dass das Programmiermenü nicht gesperrt ist oder das Passwort korrekt eingegeben wurde.

Vor der Verwendung

  • Sicherstellen, dass die Umgebungstemperatur zwischen -10 und 50 ºC liegt.
  • Sonden 1 und 2 so nah wie möglich am Verdampferausgang installieren.
  • Kabelquerschnitt für Relaiskontakte zwischen 1 mm² und 2,5 mm² wählen.
  • Kältemitteltyp (rFt) korrekt im Menü einstellen.
  • Expansionsventilmodell (EM) korrekt im Menü einstellen.
  • Passwort für den Zugriff auf Parameter notieren (Standard: 5).

Abbildungen und Diagramme

  • Der Schaltplan zeigt die Anschlüsse für die Stromversorgung (24V), Sonden (S1, S2), RS485 Modbus und das Expansionsventil.
  • Die Tabelle im Schaltplan zeigt die Anschlussbelegung (A+, A-, B+, B-) für verschiedene Ventilhersteller (Danfoss, Alco, Carel, Sporlan).

Modellkompatibilität

  • Nur mit AKO-14560 Geräten im MODBUS-Netzwerk kompatibel.
  • Verwenden Sie nur Sonden, die von AKO geliefert wurden.
