Bedienungsanleitung für AKO CAMRegis Datenlogger
Schnellstartanleitung und vollständiges Handbuch für den AKO CAMRegis Datenlogger. Erfahren Sie alles über Installation, Verkabelung, Konfiguration der Eingänge, Alarm-Einstellungen und Wartung für die Modelle AKO-15740 bis AKO-15782.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der AKO CAMRegis ist ein leistungsstarker Datenlogger zur Erfassung von Temperatur, Feuchtigkeit und Druck. Vor der Inbetriebnahme ist es zwingend erforderlich, das interne Batteriekabel am Gehäuseanschluss zu verbinden. Achten Sie bei der Installation auf eine Umgebung ohne Vibrationen, Wasser oder korrosive Gase. Für den IP65-Schutz muss die Dichtung am Schalttafelausschnitt korrekt montiert sein. Verwenden Sie ausschließlich von AKO gelieferte Sonden.

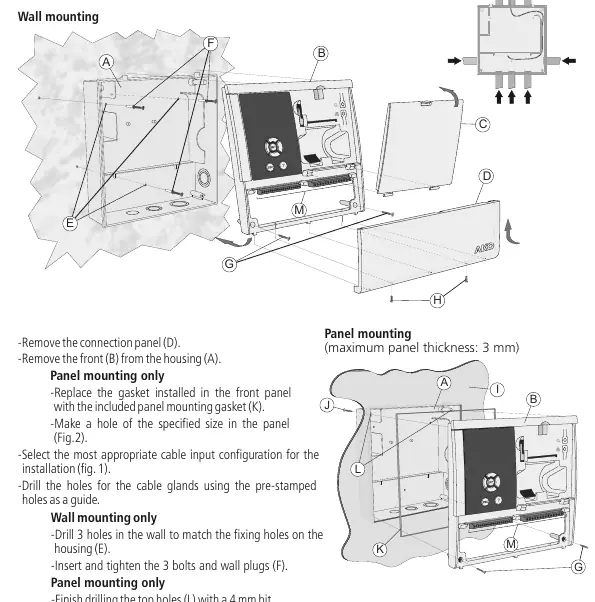

Installation und Montage
Das Gerät kann als Wandmontage oder Schalttafelmontage installiert werden:
- Wandmontage: Bohren Sie 3 Löcher in die Wand, setzen Sie Dübel ein und befestigen Sie das Gehäuse mit den Schrauben.
- Schalttafelmontage: Ersetzen Sie die Frontdichtung durch die mitgelieferte Schalttafeldichtung. Schneiden Sie die Öffnung gemäß den Maßen (214x214 mm) aus. Befestigen Sie das Gerät durch die Schalttafel mit den beiliegenden Schrauben.
Verkabelung und Anschlüsse
Trennen Sie vor allen Arbeiten die Stromversorgung. Der Stromkreis muss über einen Hauptschalter (mind. 2A, 230V) in der Nähe des Geräts verfügen. Sonden müssen in separaten Kabelkanälen verlegt werden, um Störeinflüsse zu vermeiden. Das Gerät verfügt über einen RS485-Anschluss für die MODBUS-Kommunikation.
Inbetriebnahme und Bedienung
Das Gerät wird über das Tastenfeld bedient:
- SET: Bestätigt Auswahlen. 5 Sekunden gedrückt halten, um das Programmiermenü aufzurufen.
- Pfeiltasten: Dienen zum Scrollen, Ändern von Werten und Wechseln der Anzeige-Modi.
- ESC: Zum Verlassen ohne Speichern oder Zurückkehren zum vorherigen Menü.
- Drucker (nur bei Modellen mit Drucker): Zum Ausdrucken von Daten, Alarmprotokollen oder Konfigurationsänderungen.
Konfiguration und Einstellungen
Das Programmiermenü ermöglicht die Anpassung von Sprache, Systemparametern, Eingängen und Alarmen. Um den Zugriff zu beschränken, können bis zu 5 Benutzerprofile mit Passwörtern erstellt werden. Bei falscher Passworteingabe wird der Zugriff gesperrt und erfordert einen speziellen Entsperrcode.
Wartung
Reinigen Sie die Oberfläche des Geräts nur mit einem weichen Tuch, Wasser und Seife. Verwenden Sie keine scheuernden Reinigungsmittel, Benzin oder Lösungsmittel. Die interne Batterie sollte ersetzt werden, wenn die Autonomie unter die in den Spezifikationen angegebene Dauer fällt.
Herstellerinformationen
AKO Electromecánica S.A.
Praktische Hilfe
Typische Probleme
Alarm lässt sich nicht stummschalten
Überprüfen Sie die Einstellung 'Mute Alarm' im Konfigurationsmenü.
Gerät reagiert nicht
Überprüfen Sie die Stromversorgung und die Sicherung (mind. 2A).
Fehlermeldung 'Err' auf dem Display
Dies deutet auf einen Sondenfehler hin (offen, kurzgeschlossen oder außerhalb des Messbereichs).
Kein Zugriff auf Konfiguration
Überprüfen Sie die Benutzerrechte oder ob das Gerät gesperrt ist (nach 3 Fehlversuchen).
Vor der Verwendung
- Batteriekabel vor der Installation am Gehäuseanschluss verbinden.
- Sicherstellen, dass die Umgebungstemperatur den technischen Daten entspricht.
- Sonden in separaten Kabelkanälen verlegen.
- Stromversorgung mit einem Hauptschalter (mind. 2A) absichern.
- Dichtung für IP65-Schutz bei Schalttafelmontage korrekt einsetzen.
Technische Daten in der Praxis
- Log-Intervall
- Zeitabstand zwischen der Datenerfassung (5, 15 oder 30 Min).
- Relais-Ausgang
- Max. 6A SPDT für Alarmmeldungen.
Abbildungen und Diagramme
- Batterieanschluss: Muss vor der Inbetriebnahme verbunden werden.
- Verkabelung: Beachten Sie die separaten Schaltpläne für verschiedene Sonden-Typen (NTC, Pt100, 4-20mA).
Modellkompatibilität
- Nur AKO-Sonden verwenden.
- Drucker-Funktion nur bei Modellen AKO-15742/15752/15782 verfügbar.
- Pt100-Sonden nur bei Modellen AKO-1575x und AKO-1578x.
