Bedienungsanleitung für White Rodgers 1F78-151 Nicht programmierbarer Thermostat
Schnellstartanleitung und Benutzerhandbuch für den White Rodgers 1F78-151 Thermostat. Erfahren Sie mehr über Installation, Verkabelung, Betriebseinstellungen und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der White Rodgers 1F78-151 ist ein nicht programmierbarer Thermostat. Die Installation erfordert das Abschalten der Stromversorgung, das Beschriften der alten Kabel und den Anschluss gemäß den beiliegenden Schaltplänen für Ihr spezifisches Heiz-/Kühlsystem. S. 1, 2, 3
Wichtigste Schritte
- Reset des Thermostats S. 5
- Batteriewechsel S. 2
Erste Inbetriebnahme
- Strom ausschalten, alte Kabel beschriften, Basis montieren, Kabel anschließen, Batterien einlegen. S. 1, 2
Probleme und Lösungen
Keine Heizung/Kühlung
Sicherung prüfen, Verkabelung kontrollieren, Systemschalter prüfen.
S. 5Wartung und Reset
- Reset durch gleichzeitiges Drücken der Pfeiltasten und Umschalten des Systemschalters von OFF auf HEAT. S. 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 0-30 VAC | Betriebsspannung | S. 5 |
Wo es im PDF steht
- Vorbereitung und Installation S. 1, 2
- Schaltpläne S. 3
- Bedienung S. 4
- Technische Daten und Fehlerbehebung S. 5, 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebsanweisungen für den nicht programmierbaren Thermostat White Rodgers 1F78-151. Vor der Installation muss die Stromversorgung am Hauptschalter unterbrochen werden. Stellen Sie sicher, dass Ihr System mit diesem Thermostat kompatibel ist (siehe Kompatibilitätstabelle in der Anleitung). Der Thermostat benötigt 2 AAA-Alkalibatterien für den Betrieb.

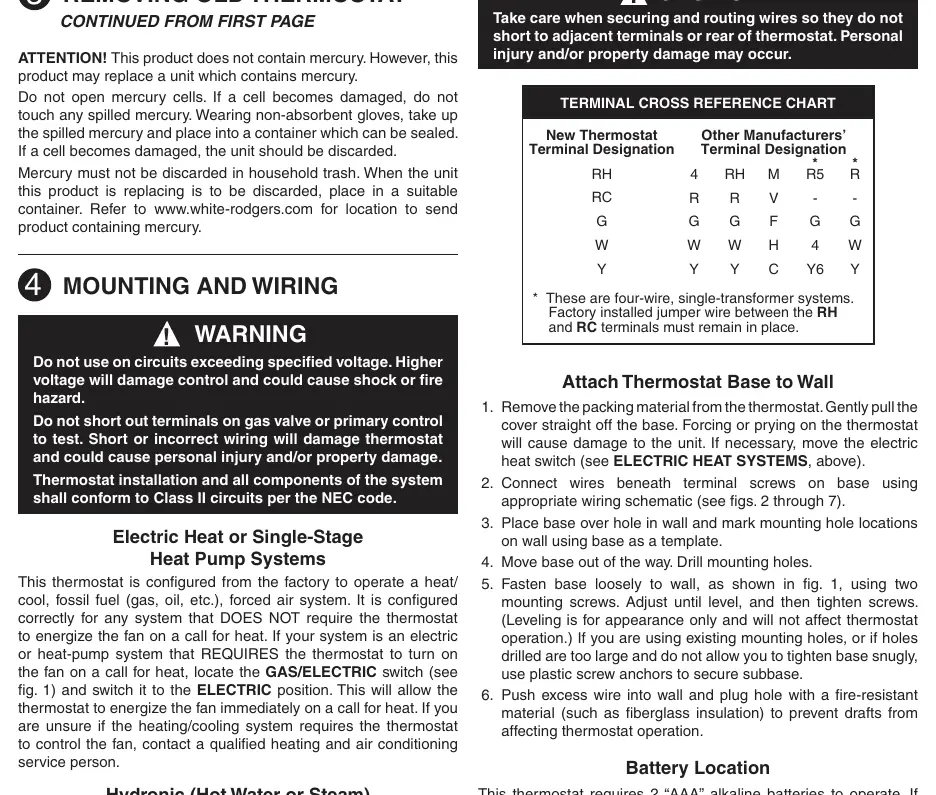

Vorbereitung und Installation
Bevor Sie den alten Thermostat entfernen, beschriften Sie jeden Draht mit der entsprechenden Anschlussbezeichnung. Entfernen Sie den alten Thermostat vorsichtig, ohne die Drähte in die Wand zurückfallen zu lassen. Die Montage erfolgt durch das Befestigen der Basis an der Wand, das Anschließen der Drähte gemäß dem passenden Schaltplan und das Einsetzen der Batterien.
Verkabelung
Die Anleitung enthält spezifische Schaltpläne für verschiedene Systemkonfigurationen, darunter:
- Heizung nur (3-Draht)
- Kühlung nur (3-Draht)
- Heizung/Kühlung (4-Draht)
- Wärmepumpensysteme
Stellen Sie sicher, dass die Verkabelung fest sitzt und keine blanken Drähte aus den Anschlüssen ragen.
Bedienung und Funktionen

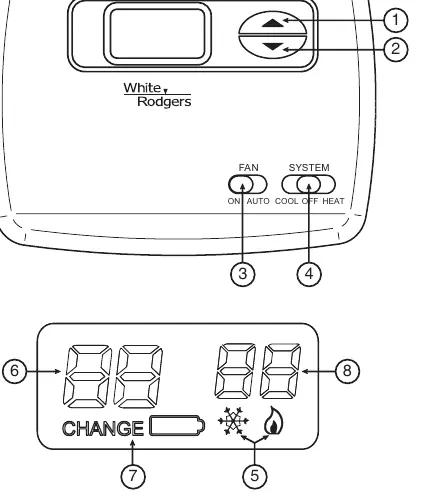

Der Thermostat verfügt über Tasten zur Temperatureinstellung (Pfeil nach oben/unten), einen Lüfterschalter (ON/AUTO) und einen Systemschalter (COOL/OFF/HEAT). Das Display zeigt die aktuelle Temperatur, den Sollwert und den Batteriestatus an. Besondere Funktionen umfassen die °F/°C-Umstellung (durch Durchtrennen der W904-Brücke) und die Anpassung der Temperaturanzeige.
Fehlerbehebung
Bei Problemen wie einem leeren Display oder einer nicht funktionierenden Heizung/Kühlung sollten Sie zuerst die Batterien prüfen, die Sicherung kontrollieren und einen Reset durchführen. Ein Reset wird durch gleichzeitiges Drücken der Pfeiltasten bei gleichzeitigem Umschalten des Systemschalters von OFF auf HEAT erreicht.
Technische Daten
Der Thermostat ist für Systeme bis 30 VAC ausgelegt. Der Einstellbereich liegt zwischen 45°F und 90°F (7°C bis 32°C). Die Betriebsumgebungstemperatur sollte zwischen 32°F und 105°F (0°C bis 41°C) liegen.
Praktische Hilfe
Typische Probleme
Display ist leer oder reagiert nicht
Batterien prüfen und ggf. ersetzen. Reset durchführen (Pfeiltasten gedrückt halten und Systemschalter von OFF auf HEAT stellen).
Heizung oder Kühlung läuft nicht
Sicherung oder Schutzschalter prüfen. Sicherstellen, dass der Systemschalter korrekt auf HEAT oder COOL steht. Verkabelung auf festen Sitz prüfen.
Heizung/Kühlung läuft ständig
Verkabelung auf Kurzschlüsse prüfen. Sicherstellen, dass der Lüfterschalter nicht dauerhaft auf ON steht.
Vor der Verwendung
- Stromversorgung am Hauptschalter ausschalten
- Alte Kabel vor dem Abklemmen beschriften
- Kompatibilität des Systems prüfen (siehe Tabelle in der Anleitung)
- 2x AAA-Alkalibatterien bereithalten
- Geeignetes Werkzeug (Schraubendreher, Abisolierzange) bereitstellen
Technische Daten in der Praxis
- Elektrische Nennleistung
- 0 bis 30 VAC, 50/60 Hz oder DC; max. 1,5 Ampere Gesamtlast.
- Temperaturbereich
- Einstellbereich 45°F bis 90°F (7°C bis 32°C).
Abbildungen und Diagramme
- Abbildung 1 zeigt die Thermostat-Basis, Anschlüsse und Schalter.
- Abbildungen 2-7 zeigen spezifische Schaltpläne für verschiedene Heiz-/Kühlsysteme.
Modellkompatibilität
- Nicht geeignet für Multistage-Systeme.
- Nicht geeignet für Systeme über 30VAC oder 1,5 Ampere.
- Kompatibel mit den meisten 24V-Heiz- und Kühlsystemen.
