Installationsanleitung für White-Rodgers 1F97-51 Thermostat

Umfassende Installationsanleitung für das White-Rodgers 1F97-51 7-Tage-Thermostat. Enthält detaillierte Verdrahtungspläne, Montageanweisungen, Konfigurationsschritte für Heiz- und Kühlsysteme sowie Informationen zur Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das White-Rodgers 1F97-51 ist ein 7-Tage-Thermostat für Heiz- und Kühlsysteme. Die Installation erfordert das Abschalten der Stromversorgung, die Identifizierung der Kabel anhand der mitgelieferten Aufkleber und die Montage der Grundplatte gemäß den spezifischen Schaltplänen für Ihr System. S. 1, 2, 3

Wichtigste Schritte

  • Programmierung vor der Montage S. 2
  • Konfiguration für elektrische Heizung (W14) S. 6
  • Aktivierung der EMR-Funktion (S3) S. 6

Erste Inbetriebnahme

  • Stromversorgung unterbrechen, Kabel identifizieren, Grundplatte montieren, Thermostat aufstecken. S. 3, 5

Probleme und Lösungen

Kompressor startet nicht (Schutzfunktion)

Warten Sie 5 Minuten oder verwenden Sie die Lockout-Bypass-Option (nur für Techniker).

S. 7

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 17-30 VAC Betriebsspannung S. 2
Maximale Last 1.5 A Gesamtlast aller Klemmen S. 2

Wo es im PDF steht

  • Installation S. 2, 3, 5
  • Schaltpläne S. 4, 5
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen

Diese Anleitung beschreibt die Installation und Konfiguration des White-Rodgers 1F97-51 Thermostats. Vor der Installation muss die Stromversorgung am Hauptsicherungskasten unterbrochen werden. Das Gerät ist ein Präzisionsinstrument und sollte vorsichtig behandelt werden. Stellen Sie sicher, dass die Verkabelung den örtlichen und nationalen Elektrovorschriften entspricht.

Technische Daten

  • Elektrische Nennleistung: 17 bis 30 VAC, 50/60 Hz
  • Stromstärke: 0,05 bis 1,5 Ampere (1,5 A maximale Gesamtlast)
  • Temperaturbereich (Sollwert): 40°F bis 99°F (4°C bis 37°C)
  • Umgebungstemperatur (Betrieb): 32°F bis 105°F
  • Luftfeuchtigkeit: 0 bis 90% RH (nicht kondensierend)

Installation

Das Thermostat sollte vor der Montage an der Wand mit Batterien programmiert werden. Wählen Sie einen Standort etwa 1,5 Meter über dem Boden an einer Innenwand, fern von direkter Sonneneinstrahlung, Zugluft oder Wärmequellen.

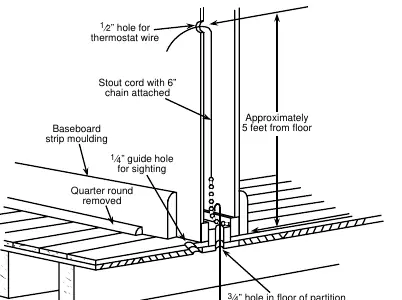

Verlegung der Thermostatkabel
Verlegung der Thermostatkabel
Grundplatte (Subbase) und Anschlüsse
Grundplatte (Subbase) und Anschlüsse
Schaltplan für Heizung (2-Draht)
Schaltplan für Heizung (2-Draht)
Montage des Thermostats auf die Grundplatte
Montage des Thermostats auf die Grundplatte

Vorbereitung und Verdrahtung

Bei einem Austausch eines alten Thermostats identifizieren Sie die vorhandenen Kabel anhand der Tabellen im Handbuch und markieren Sie diese mit den beiliegenden Aufklebern. Achten Sie darauf, dass die Kabel nicht in die Wand zurückrutschen.

Montage

Befestigen Sie die Grundplatte (Subbase) an der Wand. Verbinden Sie die Kabel gemäß den entsprechenden Schaltplänen für Ihr System (z. B. Heizung/Kühlung, 2- bis 5-Draht-Systeme). Das Thermostat wird durch Einrasten der Stifte in die Grundplatte montiert.

Betrieb und Konfiguration

Das Thermostat bietet Funktionen wie Energy Management Recovery (EMR). EMR berechnet automatisch die Zeit, die benötigt wird, um die Temperatur zum nächsten Programmzeitpunkt zu erreichen.

Rückseite des Thermostats (W14/S3)
Rückseite des Thermostats (W14/S3)

Konfigurationsoptionen

  • Elektrische Heizsysteme: Wenn das Gebläse durch einen separaten Schaltkreis gesteuert wird, muss der Draht W14 auf der Rückseite des Thermostats durchtrennt werden.
  • EMR-Funktion: Um die EMR-Funktion zu aktivieren, durchtrennen Sie den Draht S3 auf der Rückseite des Thermostats.

Schutzfunktionen

Das Thermostat verfügt über einen eingebauten Kurzzeitschutz (5-Minuten-Verzögerung) für den Kompressor, um Schäden durch schnelles Ein- und Ausschalten zu vermeiden. Wenn das System nicht sofort startet und das Wort COOL blinkt, ist diese Schutzfunktion aktiv.

Praktische Hilfe

Typische Probleme

Das System startet nicht und 'COOL' blinkt.

Der Kompressor-Kurzzeitschutz ist aktiv (5-Minuten-Verzögerung). Warten Sie, bis die Zeit abgelaufen ist.

Das Thermostat scheint nicht zu funktionieren.

Überprüfen Sie die Stromversorgung am Sicherungskasten und kontrollieren Sie, ob die Verkabelung korrekt an den Klemmen angeschlossen ist.

Das Gebläse läuft bei elektrischer Heizung nicht sofort an.

Überprüfen Sie, ob Draht W14 auf der Rückseite des Thermostats für Ihr spezifisches Heizsystem korrekt konfiguriert (durchtrennt oder intakt) ist.

Vor der Verwendung

  • Programmieren Sie das Thermostat mit eingelegten Batterien vor der Montage.
  • Schalten Sie die Stromversorgung am Hauptsicherungskasten aus.
  • Identifizieren Sie die vorhandenen Kabel mit den beiliegenden Aufklebern.
  • Stellen Sie sicher, dass die Wandmontage eben ist.
  • Verwenden Sie bei Bedarf Kunststoffdübel für die Befestigung.

Abbildungen und Diagramme

  • Fig 1: Anleitung zur Kabelführung in der Wand.
  • Fig 3: Übersicht der Grundplatte (Subbase) und Klemmenbelegung.
  • Fig 4-8: Schaltpläne für verschiedene Konfigurationen (Heizung/Kühlung, 2- bis 5-Draht-Systeme).

Modellkompatibilität

  • Nicht für Multi-Stage-Systeme geeignet.
  • Nicht für Wärmepumpensysteme geeignet.
  • Nicht für Systeme über 30 VAC oder 1,5 A geeignet.
