Bedienungsanleitung für Emerson Blue Easy Set 1H/1C Thermostat 1F86EZ-0251
Erfahren Sie, wie Sie den Emerson Blue Easy Set 1H/1C Thermostat (1F86EZ-0251) installieren, konfigurieren und bedienen. Diese Anleitung enthält Details zu Temperatur-Voreinstellungen, Verkabelung, Konfigurationsmenüs und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Emerson Blue Easy Set 1H/1C Thermostat ist ein nicht programmierbares Gerät mit drei Temperatur-Voreinstellungen (Home, Sleep, Away). Er wird über Tasten bedient und bietet Funktionen wie Cool Savings und Filterwechsel-Erinnerungen. S. 1, 2, 3
Wichtigste Schritte
- Temperatur-Voreinstellungen ändern S. 3
- Thermostat zurücksetzen S. 6
Erste Inbetriebnahme
- Batterien einlegen und Gerät montieren S. 2, 4
Probleme und Lösungen
Display leer oder fehlerhaft
Reset durchführen (Tasten gleichzeitig 10 Sek. drücken).
S. 6Wartung und Reset
- Reset-Vorgang S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 20-30 VAC | Betriebsspannung | S. 8 |
| Terminal-Last | 1.0 A / 1.5 A | Maximale Strombelastung pro Terminal / Gesamt | S. 8 |
Wo es im PDF steht
- Übersicht und Funktionen S. 1, 2
- Bedienung S. 3
- Installation S. 4, 5
- Fehlerbehebung S. 6
- Technische Daten S. 7, 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Emerson Blue Easy Set 1H/1C ist ein nicht programmierbarer Thermostat mit drei Temperatur-Voreinstellungen (Home, Sleep, Away). Er ist für Niederspannungs-NEC-Klasse-II-Systeme konzipiert. Verwenden Sie das Gerät nicht mit Netzspannungssystemen. Bei Unsicherheit bezüglich der Verkabelung sollte ein qualifizierter Fachmann hinzugezogen werden.
Produktbeschreibung und Funktionen

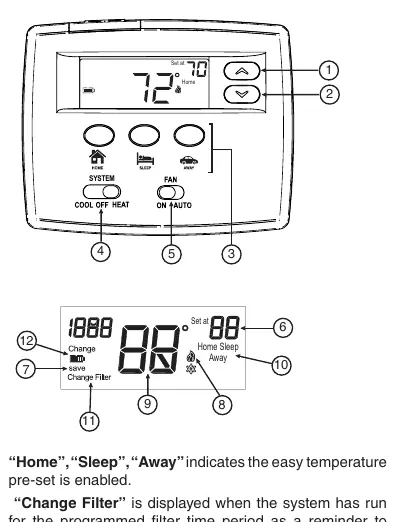

Der Thermostat verfügt über ein Display zur Anzeige der gewünschten und aktuellen Temperatur, des Systemmodus (Heat/Cool) und des Batteriestatus. Die drei Tasten für Home, Sleep und Away ermöglichen einen schnellen Wechsel zwischen gespeicherten Temperatureinstellungen.
- Home, Sleep, Away: Einfache Temperatur-Voreinstellungen.
- Cool Savings: Energiesparfunktion bei hoher Nachfrage.
- Change Filter: Erinnerungsfunktion für den Luftfilterwechsel.
- Sleep Timer: Automatische Rückkehr zur Home-Temperatur nach einer festgelegten Zeit.
Installation und Verkabelung

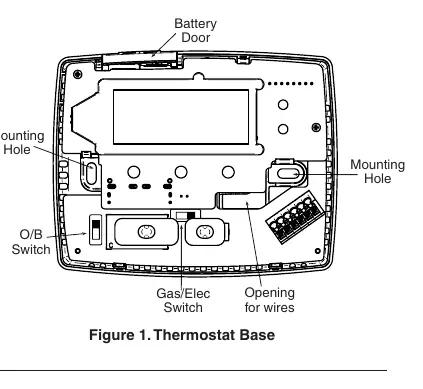

Vor der Installation muss die Stromversorgung des Heiz- und Kühlsystems ausgeschaltet werden. Entfernen Sie die Abdeckung des alten Thermostats, markieren Sie die Montagelöcher und führen Sie die Kabel durch die Öffnung.
- Gas/Elec-Schalter: Muss je nach Systemtyp (Wärmepumpe oder Einzelstufe) korrekt eingestellt sein.
- O/B-Schalter: Werkseitig auf 'O' eingestellt; bei Bedarf für 'B'-Terminals auf 'B' umstellen.
- Verkabelung: Verbinden Sie die Kabel gemäß den Schaltplänen für Ein- oder Zwei-Transformator-Systeme.
Konfigurationsmenü
Das Konfigurationsmenü ermöglicht die Anpassung der Betriebseigenschaften. Um das Menü aufzurufen, halten Sie die Tasten für die Temperaturregelung gedrückt. Verfügbare Einstellungen umfassen:
- 01: Systemtyp (Single Stage oder Heat Pump).
- 02-03: Sleep Timer Einstellungen.
- 04-05: Cool Savings Konfiguration.
- 06-07: Zyklusrate (Antizipation) für Heizung und Kühlung.
- 08: Kompressor-Sperre (Compressor Lockout).
- 09: Displaybeleuchtung.
- 10: Temperaturkalibrierung.
- 11: Fahrenheit oder Celsius Anzeige.
- 12-13: Filterwechsel-Erinnerung.
Bedienung und Voreinstellungen
Um eine Voreinstellung zu ändern, stellen Sie den Systemschalter auf HEAT oder COOL, wählen die gewünschte Temperatur und halten die entsprechende Taste (Home, Sleep oder Away) für 3 Sekunden gedrückt. Das Display blinkt zur Bestätigung.
Fehlerbehebung
Bei fehlerhaftem Verhalten oder einem leeren Display kann ein Reset erforderlich sein. Stellen Sie den Systemschalter auf Cool oder Heat und drücken Sie gleichzeitig die Tasten zum Erhöhen und Verringern der Temperatur für ca. 10 Sekunden. Überprüfen Sie bei Problemen wie 'Keine Heizung/Kühlung' zuerst die Sicherungen, die Verkabelung und die Schalterstellungen.
Technische Daten
Der Thermostat arbeitet mit 24 VAC (20 bis 30 VAC). Die maximale Last beträgt 1,0 A pro Terminal (1,5 A insgesamt). Der Einstellbereich liegt zwischen 45°F und 90°F (7°C bis 32°C).
Praktische Hilfe
Typische Probleme
Display leer oder fehlerhaftes Verhalten
Führen Sie einen Reset durch: Systemschalter auf Cool oder Heat stellen, dann gleichzeitig die Tasten zum Erhöhen und Verringern der Temperatur für 10 Sekunden drücken.
Keine Heizung oder Kühlung
Überprüfen Sie die Sicherung, den Netzschalter des Ofens, die Verkabelung und ob der Systemschalter korrekt auf Heat oder Cool steht.
Heizung/Kühlung läuft ständig
Prüfen Sie auf Kurzschlüsse in der Verkabelung oder im Thermostat. Stellen Sie sicher, dass der Lüfterschalter nicht auf 'ON' steht.
Vor der Verwendung
- Stromversorgung des Heiz-/Kühlsystems ausschalten.
- Batterien einlegen und Batteriestreifen entfernen.
- Gas/Elec-Schalter gemäß Systemtyp korrekt einstellen.
- O/B-Schalter prüfen (Standard 'O', bei Bedarf 'B').
- Verkabelung gemäß Schaltplan (Fig. 2-4) vornehmen.
Technische Daten in der Praxis
- Elektrische Nennleistung
- 20 bis 30 VAC, 50/60 Hz oder DC.
- Terminal-Last
- Maximal 1,0 A pro Terminal, insgesamt maximal 1,5 A.
- Einstellbereich
- 45°F bis 90°F (7°C bis 32°C).
Abbildungen und Diagramme
- Fig. 2: Verkabelung für Ein-Transformator-Systeme.
- Fig. 3: Verkabelung für Zwei-Transformator-Systeme ohne Sicherheitskreise.
- Fig. 4: Verkabelung für Zwei-Transformator-Systeme mit Sicherheitskreisen in beiden Systemen.
Modellkompatibilität
- Nur für Niederspannungs-NEC-Klasse-II-Systeme geeignet.
- Nicht mit Netzspannungssystemen verwenden.
- Nicht für Systeme mit Quecksilber geeignet.
