Bedienungsanleitung für White-Rodgers 1F97-1277 Thermostat

Detaillierte Bedienungsanleitung und Installationshilfe für das White-Rodgers 1F97-1277 Thermostat. Erfahren Sie alles über die Installation, Verkabelung, Programmierung, Konfiguration und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das White-Rodgers 1F97-1277 ist ein programmierbares Thermostat für Ein-Stufen-Heiz- und Kühlsysteme. Die Installation erfordert das Abschalten des Stroms, das Beschriften der Kabel und den Anschluss gemäß den Schaltplänen auf Seite 3. Die Programmierung erfolgt über das Menü, wobei Zeitpläne für Heizung und Kühlung individuell angepasst werden können. S. 1, 2, 3, 9

Wichtigste Schritte

  • Konfigurationsmenü aufrufen S. 5
  • Thermostat zurücksetzen S. 12

Erste Inbetriebnahme

  • Batterien einlegen und Batteriestreifen entfernen. S. 2

Probleme und Lösungen

Thermostat reagiert nicht oder zeigt Fehler

Reset durchführen (Kabel R/C entfernen und Batterien für 2 Min. entnehmen).

S. 12

Wartung und Reset

  • Reset auf Werkseinstellungen S. 5

Technische Daten

Parameter Wert Hinweis Seiten
Einstellbereich 45-99°F (7-37°C) Temperaturbereich für Heizung und Kühlung. S. 1

Wo es im PDF steht

  • Installation und Verkabelung S. 2, 3
  • Konfigurationsmenü S. 5, 6, 7
  • Programmierung S. 8, 9, 10
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
White-Rodgers 1F97-1277 Thermostat Übersicht Seite 1 Thermostat Basis und Montage Seite 2 Display-Übersicht Seite 4 Konfigurationsmenü-Tabelle Seite 5

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Betriebsanweisungen für das White-Rodgers 1F97-1277 Thermostat. Vor der Installation muss die Stromversorgung am Hauptsicherungskasten unterbrochen werden, um Stromschläge oder Geräteschäden zu vermeiden. Das Gerät ist für den Betrieb mit 20 bis 30 VAC ausgelegt.

White-Rodgers 1F97-1277 Thermostat Übersicht
White-Rodgers 1F97-1277 Thermostat Übersicht

Installation und Verkabelung

Die Installation umfasst das Entfernen des alten Thermostats, das Markieren der Kabel und das Anbringen der neuen Basis. Wichtig: Beschriften Sie jedes Kabel mit der entsprechenden Anschlussbezeichnung, bevor Sie es vom alten Thermostat lösen.

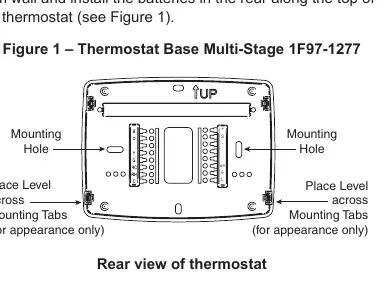

Thermostat Basis und Montage
Thermostat Basis und Montage
  • Basis montieren: Verwenden Sie die Basis als Schablone für die Montagelöcher.
  • Verkabelung: Schließen Sie die Kabel gemäß den Schaltplänen auf Seite 3 an den Klemmenblock an.
  • Batterien: Das Gerät wird mit 2 AA-Batterien betrieben. Entfernen Sie den Batteriestreifen, um das Gerät zu aktivieren.

Konfigurationsmenü

Um das Konfigurationsmenü aufzurufen, drücken Sie die Menü-Taste und halten Sie die "Installer Config"-Taste für 5 Sekunden gedrückt. Hier können Sie Einstellungen wie:

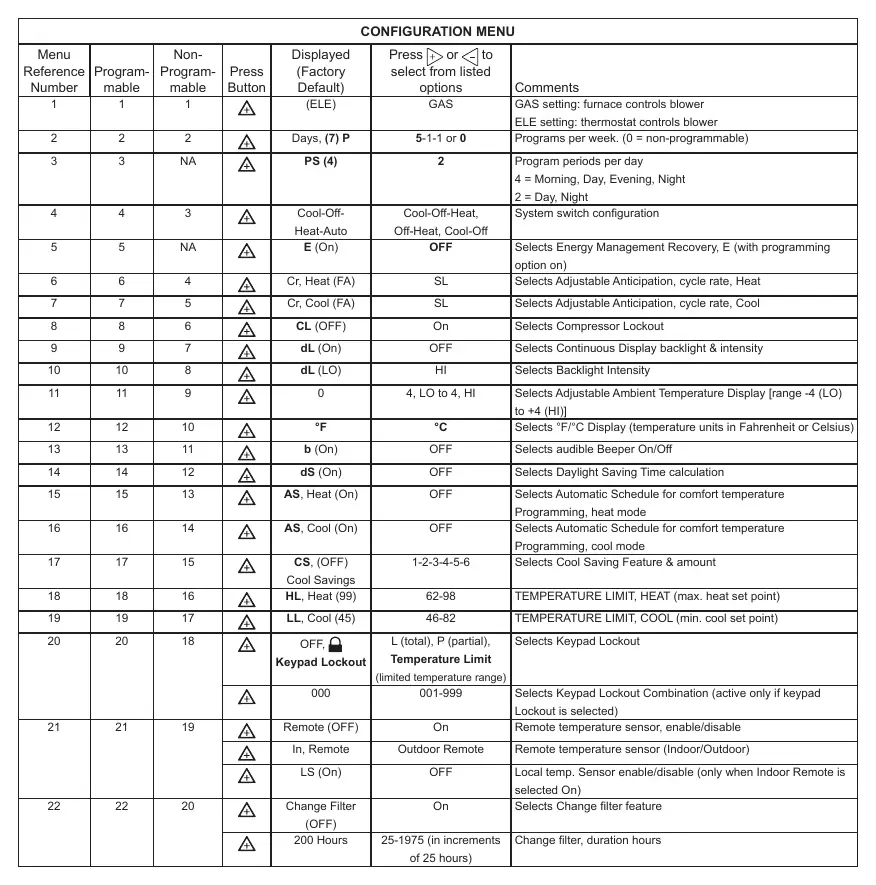

Konfigurationsmenü-Tabelle
Konfigurationsmenü-Tabelle
  • Systemkonfiguration: Heizung/Kühlung-Modus.
  • Programmierung: 7-Tage oder 5/1/1-Tage-Modus.
  • Temperaturgrenzen: Heiz- und Kühlgrenzwerte festlegen.
  • Tastensperre: Schutz vor unbefugten Änderungen.
  • Temperaturanzeige: Anpassung der Anzeige um +/- 4 Grad.

Bedienung und Programmierung

Das Thermostat bietet flexible Programmiermöglichkeiten für Heiz- und Kühlzyklen. Sie können die "Auto Schedule"-Funktion nutzen, um schnell ein Standardprofil zu laden, oder manuelle Zeitpläne für "Morning", "Day", "Evening" und "Night" erstellen. Die "Hold"-Funktion ermöglicht eine manuelle Temperaturübersteuerung, bis der nächste programmierte Zeitraum beginnt oder die Funktion manuell beendet wird.

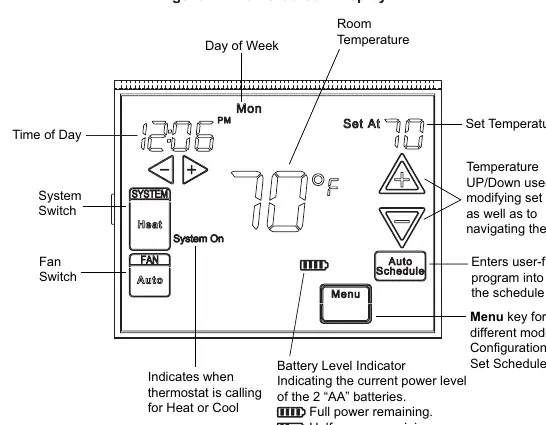

Display-Übersicht
Display-Übersicht

Fehlerbehebung

Bei Problemen wie "Keine Heizung/Kühlung" überprüfen Sie zuerst die Sicherungen und die Stromversorgung. Ein Reset des Thermostats kann bei erratischem Verhalten helfen: Entfernen Sie die Kabel von den Klemmen R und C sowie die Batterien für 2 Minuten. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Praktische Hilfe

Typische Probleme

Keine Heizung/Kühlung/Lüfter

Sicherung prüfen, Stromschalter einschalten, Kabelverbindungen festziehen, sicherstellen, dass die Ofentür korrekt geschlossen ist.

Thermostat-Temperatur weicht ab

Die Temperaturanzeige kann im Konfigurationsmenü um +/- 4 Grad angepasst werden.

Heizung/Kühlung läuft ständig

Verkabelung auf Kurzschlüsse prüfen, sicherstellen, dass der Lüfterschalter nicht auf 'ON' steht.

Tastensperre vergessen

Menü-Taste drücken und für 20 Sekunden gedrückt halten, um das Thermostat zu entsperren.

Vor der Verwendung

  • Stromversorgung am Hauptschalter unterbrechen.
  • Alte Kabel vor dem Abklemmen beschriften.
  • Batterien einlegen (2x AA).
  • Verkabelung gemäß Schaltplan auf Seite 3 prüfen.
  • Konfigurationsmenü für spezifische Systemanforderungen durchlaufen.

Technische Daten in der Praxis

Einstellbereich
45 bis 99°F (7 bis 37°C).
Elektrische Nennleistung
mV bis 30 VAC, 50/60 Hz oder DC.
Anschlusslast
Maximal 1,5A pro Klemme, 2,5A insgesamt.

Abbildungen und Diagramme

  • Seite 3 zeigt detaillierte Schaltpläne für Ein-Transformator-Systeme und Zwei-Transformator-Systeme.
  • Die Klemmenbezeichnungen (B, O, Y, G, RC, RH, C, L, 6, W, -, S, +) sind auf Seite 2 definiert.

Modellkompatibilität

  • Nicht geeignet für Wärmepumpen mit Hilfs- oder Notheizung.
  • Nicht geeignet für Systeme mit mehr als 3 Heizstufen oder 2 Kühlstufen.
  • Geeignet für Gas-, Öl-, Elektroöfen und Hydronik-Zonenheizungen.
