Emerson Blue Wireless Easy Install 1F98EZ-1621 Thermostat
Schnellstartanleitung und Installationshandbuch für das Emerson Blue Wireless Easy Install 1F98EZ-1621 Thermostat. Erfahren Sie, wie Sie das Gerät montieren, verkabeln, drahtlos verbinden und Fehler beheben.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Emerson 1F98EZ-1621 ist ein drahtloses Thermostat-System. Die Installation umfasst die Montage des Equipment Control Module am HVAC-Gerät, die Verkabelung der Klemmen und die drahtlose Kopplung mit dem Comfort Interface. S. 1, 3, 4, 8
Wichtigste Schritte
- Installation des Equipment Control Module S. 3, 4
- Drahtlose Kopplung S. 8, 11
Erste Inbetriebnahme
- Batterien einlegen und System einschalten S. 5
Probleme und Lösungen
Kommunikationsfehler
Prüfen Sie die 24V-Stromversorgung und den Abstand zwischen den Geräten.
S. 10Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| Comfort Alert Flash 1 | Lange Laufzeit (Long Run Time) | Prüfen Sie auf Kältemittelmangel, verschmutzte Filter oder blockierte Spulen. | S. 12 |
| Comfort Alert Flash 2 | Systemdruck-Auslösung (System Pressure Trip) | Prüfen Sie auf hohen Druck, blockierte Kondensatorspulen oder Lüfterprobleme. | S. 12 |
Wartung und Reset
- Reset des Comfort Interface S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Eingangsspannung | 20-30 VAC | Betriebsspannung | S. 2 |
Wo es im PDF steht
- Installation S. 3, 4
- Konfiguration S. 6
- Fehlerbehebung S. 10, 11, 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

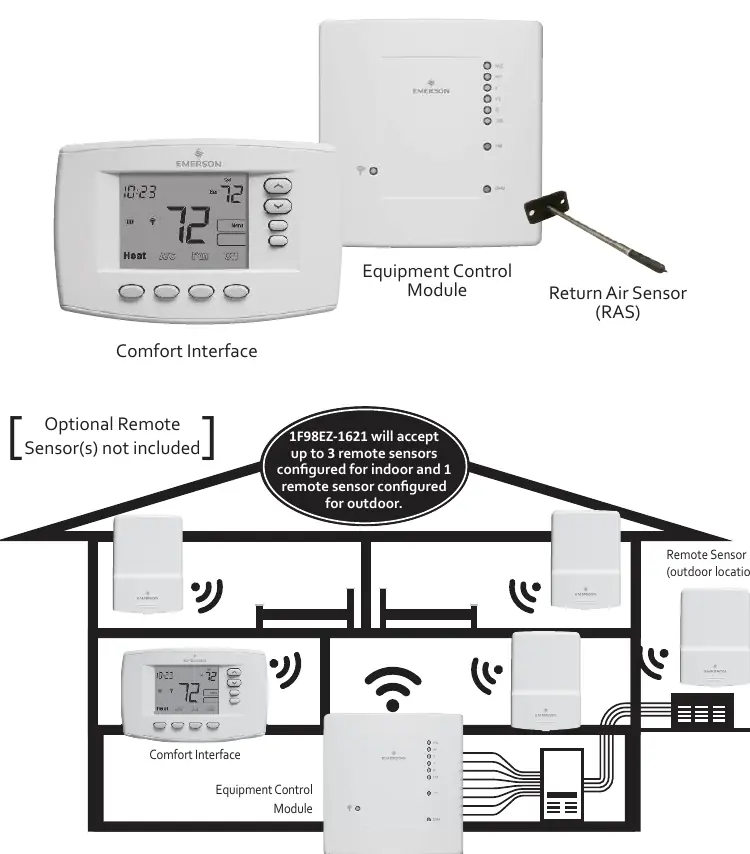

Das Emerson Blue Wireless Easy Install 1F98EZ-1621 ist ein drahtloses Thermostat-System, das aus drei Hauptkomponenten besteht: dem Comfort Interface (Thermostat), dem Equipment Control Module (Steuerungsmodul) und dem Return Air Sensor (RAS). Das System ist werkseitig für die drahtlose Kommunikation vorkonfiguriert. Vor der endgültigen Montage wird empfohlen, die drahtlose Verbindung am gewünschten Montageort zu testen.
Installation und Montage

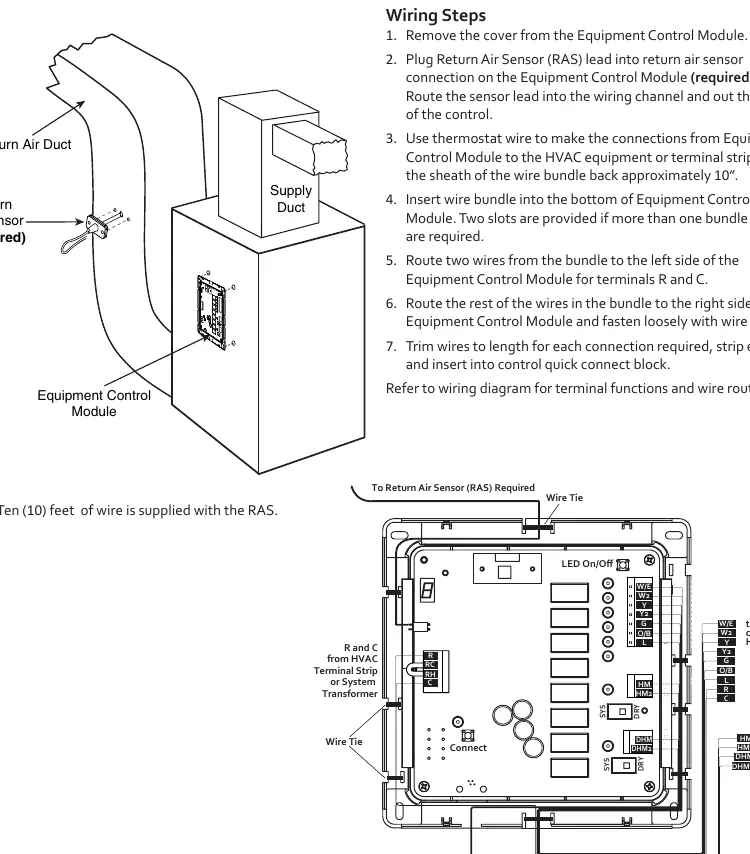

Die Installation erfordert die Montage des Equipment Control Module in der Nähe des HVAC-Geräts (nicht im Inneren des Geräts) und des Comfort Interface an einer Innenwand. Der Return Air Sensor (RAS) muss in den Rückluftkanal eingebaut werden, mindestens 18 Zoll vor Zubehörteilen wie Luftbefeuchtern.
Verkabelung des Equipment Control Module
- Entfernen Sie die Abdeckung des Equipment Control Module.
- Schließen Sie den Return Air Sensor (RAS) an den entsprechenden Anschluss an.
- Verbinden Sie das Thermostatkabel vom HVAC-System mit den entsprechenden Klemmen (R, C, Y, G, W/E, etc.) am Equipment Control Module.
- Verwenden Sie Kabelbinder, um die Kabel ordentlich zu führen.
Konfiguration des Comfort Interface
Um das System zu konfigurieren, halten Sie die Menü-Taste am Comfort Interface für ca. 5 Sekunden gedrückt, um das Konfigurationsmenü aufzurufen. Mit der Next-Taste navigieren Sie durch die Menüpunkte (z.B. Systemkonfiguration, Gas/Elektrisch-Einstellung, Umschaltventil-Konfiguration). Änderungen werden mit den Pfeiltasten vorgenommen.

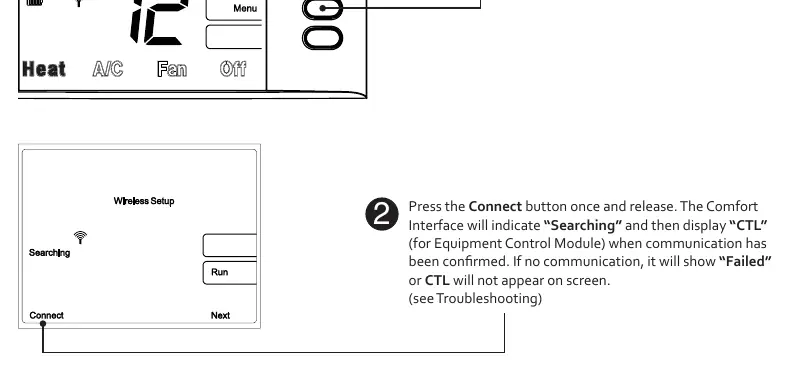

Drahtlose Einrichtung
Das System ist ab Werk gekoppelt. Sollte eine erneute Kopplung erforderlich sein:
- Drücken Sie die Menü-Taste am Comfort Interface.
- Drücken Sie die Connect-Taste.
- Drücken Sie die Connect-Taste am Equipment Control Module.
- Das System sucht nach Geräten und bestätigt die Verbindung durch Anzeige von "CTL" auf dem Display.
Fehlerbehebung
Das System verfügt über eine "Comfort Alert"-Diagnosefunktion. Blinkende LEDs oder Fehlermeldungen auf dem Display (z.B. "Failed") deuten auf Kommunikationsprobleme oder Systemfehler hin. Bei Kommunikationsfehlern prüfen Sie die 24V-Stromversorgung am Equipment Control Module oder positionieren Sie das Comfort Interface näher am Steuerungsmodul.
Praktische Hilfe
Typische Probleme
Kommunikationsfehler (Display zeigt 'Failed')
Prüfen Sie die 24V-Stromversorgung am Equipment Control Module. Positionieren Sie das Comfort Interface näher am Steuerungsmodul oder entfernen Sie Hindernisse.
Keine Kühlung
Prüfen Sie, ob das System auf 'Cool' eingestellt ist und die Solltemperatur unter der Raumtemperatur liegt. Überprüfen Sie die Y-Klemmen-LED am Equipment Control Module.
Keine Heizung
Prüfen Sie, ob das System auf 'Heat' eingestellt ist und die Solltemperatur über der Raumtemperatur liegt. Überprüfen Sie die W/E-Klemmen-LED.
Vor der Verwendung
- Stellen Sie sicher, dass das Equipment Control Module in der Nähe des HVAC-Geräts montiert ist.
- Installieren Sie den Return Air Sensor (RAS) im Rückluftkanal.
- Testen Sie die drahtlose Verbindung vor dem Bohren der Montagelöcher.
- Prüfen Sie die 24V-Stromversorgung am Equipment Control Module.
- Legen Sie 4 AA-Batterien in das Comfort Interface ein.
Technische Daten in der Praxis
- Elektrische Nennleistung
- 20 bis 30 VAC.
- Betriebstemperatur
- 32°F bis +105°F (0°C bis +41°C).
Abbildungen und Diagramme
- Das System besteht aus einem Comfort Interface (Thermostat), einem Equipment Control Module und einem Return Air Sensor.
- Das Equipment Control Module wird direkt mit dem HVAC-System verkabelt.
- Die drahtlose Kommunikation erfolgt automatisch ab Werk.
Modellkompatibilität
- Geeignet für bis zu 4 Heiz-/2 Kühlstufen bei Wärmepumpen.
- Geeignet für bis zu 2 Heiz-/2 Kühlstufen bei konventionellen Systemen.
