Bedienungsanleitung für White Rodgers 1F95-1277 Universal-Thermostat

Schnelle Hilfe und Anleitung für den White Rodgers 1F95-1277 Universal-Thermostat. Erfahren Sie alles über Installation, Verkabelung, Programmierung, Konfigurationsmenü und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der White Rodgers 1F95-1277 ist ein programmierbarer Universal-Thermostat. Die Installation erfordert das Markieren der alten Drähte, die Montage der Basis und den Anschluss an die Klemmenleiste. Die Konfiguration erfolgt über das Installer-Menü (Menü-Taste + 5 Sek. Installer Config). S. 1, 2, 4

Wichtigste Schritte

  • Konfigurationsmenü aufrufen S. 4
  • Reset durchführen S. 11

Erste Inbetriebnahme

  • Batterien einlegen und Tag entfernen S. 2

Probleme und Lösungen

Vergessener Tastensperrcode

Menü-Taste für 20 Sekunden gedrückt halten.

S. 11

Wartung und Reset

  • Reset auf Werkseinstellungen S. 11

Technische Daten

Parameter Wert Hinweis Seiten
Elektrische Nennleistung mV bis 30 VAC NEC Class II, 50/60 Hz oder DC S. 1
Temperaturbereich 45°F bis 99°F Einstellbereich (7°C bis 32°C) S. 1

Wo es im PDF steht

  • Installation S. 2
  • Konfigurationsmenü S. 4, 5, 6
  • Programmierung S. 7, 8, 9, 10
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Thermostat-Basis und Montage Seite 2 Startbildschirm-Anzeige Seite 3 Programmier- und Konfigurationselemente Seite 3

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Betriebsanweisungen für den White Rodgers 1F95-1277 Universal-Thermostat. Vor der Installation muss die Stromversorgung am Hauptsicherungskasten unterbrochen werden. Das Gerät ist für verschiedene Heiz- und Kühlsysteme geeignet, einschließlich Wärmepumpen, Gas-, Öl- und Elektroöfen sowie Hydronik-Systeme.

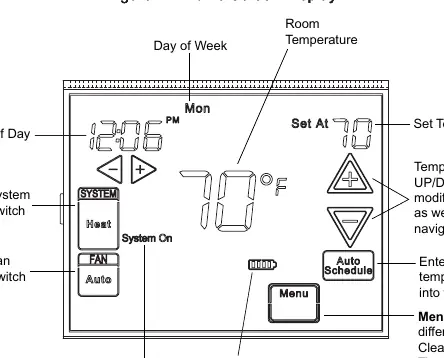

Startbildschirm-Anzeige
Startbildschirm-Anzeige

Installation

Entfernen Sie den alten Thermostat, nachdem Sie die Drähte mit den entsprechenden Anschlussbezeichnungen markiert haben. Achten Sie darauf, dass die Drähte nicht in die Wand zurückfallen. Befestigen Sie die neue Basis an der Wand, führen Sie die Drähte durch die Öffnung und schließen Sie diese gemäß dem Schaltplan an die Klemmenleiste an. Verschließen Sie die Öffnung mit feuerfestem Material, um Zugluft zu vermeiden.

Thermostat-Basis und Montage
Thermostat-Basis und Montage

Verkabelung

Die Klemmenbezeichnungen umfassen unter anderem:

  • B/O: Umschaltventil für Wärmepumpen.
  • Y/Y2: Kompressor-Relais (1. und 2. Stufe).
  • G: Lüfter-Relais.
  • RC/RH: Stromversorgung für Kühlen/Heizen.
  • C: Gemeinsamer Draht (optional, für Hintergrundbeleuchtung/Sensor).
  • W/E/W2: Heizrelais/Notheizung.

Konfigurationsmenü

Um das Konfigurationsmenü aufzurufen, drücken Sie die Menü-Taste und halten Sie die "Installer Config"-Taste für 5 Sekunden gedrückt. Hier können Sie Einstellungen wie Systemtyp (Multi-Stage, Wärmepumpe, Single Stage), Lüfterbetrieb (Gas/Elektro), Programmierungsart (7-Tage, 5/1/1, nicht programmierbar) und Temperaturbegrenzungen anpassen.

Bedienung und Programmierung

Der Thermostat bietet verschiedene Betriebsmodi: Heizen, Kühlen, Aus und Auto-Umschaltung. Die Programmierung kann manuell oder über die "Auto Schedule"-Funktion erfolgen. Sie können Zeitpläne für Wochentage und Wochenenden festlegen, um Energie zu sparen. Die "Hold"-Funktion ermöglicht eine vorübergehende oder dauerhafte manuelle Temperaturänderung.

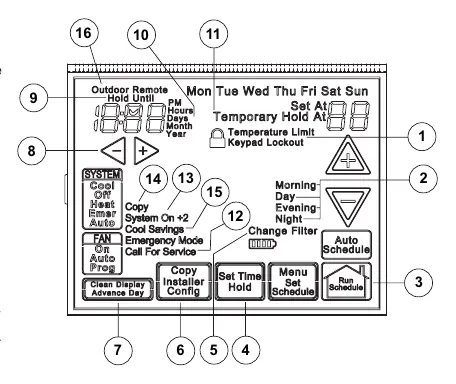

Programmier- und Konfigurationselemente
Programmier- und Konfigurationselemente

Fehlerbehebung

Bei Problemen wie "Keine Heizung/Kühlung" prüfen Sie zuerst die Sicherungen und die Stromversorgung. Ein Reset des Thermostats kann durch gleichzeitiges Drücken der Menü-Taste und der System-Taste erfolgen (beachten Sie, dass dabei alle Einstellungen auf Werkseinstellungen zurückgesetzt werden). Bei vergessenem Tastensperrcode halten Sie die Menü-Taste für 20 Sekunden gedrückt.

Praktische Hilfe

Typische Probleme

Keine Heizung/Kühlung oder Lüfter läuft nicht

Sicherung prüfen, Stromversorgung einschalten, sicherstellen, dass die Ofentür richtig geschlossen ist, und Kabelverbindungen prüfen.

Thermostat reagiert nicht oder zeigt keine Heizung/Kühlung an

Führen Sie einen Reset durch, indem Sie die Drähte R und C trennen und die Batterien für 2 Minuten entfernen.

Vergessener Tastensperrcode

Drücken Sie die Menü-Taste und halten Sie diese für 20 Sekunden gedrückt, um die Sperre aufzuheben.

Vor der Verwendung

  • Stromversorgung am Hauptschalter unterbrechen.
  • Alte Thermostatdrähte vor dem Abklemmen markieren.
  • Batterien einlegen (2x AA).
  • Kabel gemäß Schaltplan an die Klemmenleiste anschließen.
  • Thermostat auf der Basis einrasten lassen.

Technische Daten in der Praxis

Elektrische Nennleistung
mV bis 30 VAC, NEC Class II, 50/60 Hz oder DC.
Einstellbereich
45°F bis 99°F (7°C bis 32°C).

Abbildungen und Diagramme

  • Abbildung 1 zeigt die Montage der Basis und die Position der Batterien.
  • Abbildung 2 zeigt das Display mit Temperaturanzeige, Systemstatus und Batteriestand.
  • Abbildung 3 erläutert die Tasten für Programmierung und Konfiguration.

Modellkompatibilität

  • Geeignet für Wärmepumpen, Gas-, Öl- und Elektroöfen.
  • Unterstützt bis zu 3 Heizstufen und 2 Kühlstufen.
  • Unterstützt kabelgebundene Fernsensoren für Innen- oder Außentemperatur.
