Installationsanleitung für White-Rodgers 1F91-71 Thermostat
Installationsanleitung für den White-Rodgers 1F91-71 Thermostat. Erfahren Sie, wie Sie das Gerät montieren, verkabeln, konfigurieren und in Betrieb nehmen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der White-Rodgers 1F91-71 ist ein programmierbarer, mehrstufiger Thermostat. Die Installation erfordert die Unterbrechung der Stromzufuhr, die korrekte Verkabelung gemäß Schaltplan, das Einstellen der Option-Schalter auf der Rückseite und die Verwendung einer 9V-Batterie zur Datensicherung. S. 1, 6
Wichtigste Schritte
- Option-Schalter einstellen S. 6
- Thermostat auf Subbase montieren S. 6
Erste Inbetriebnahme
- Batterie einlegen und programmieren S. 2, 6
Probleme und Lösungen
5-Minuten-Verzögerung ist normal. Bypass durch gleichzeitiges Drücken von ADV PRGM und HOLD TEMP.
S. 7Wartung und Reset
- Batteriewechsel S. 6
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 20-30V AC | Betriebsspannung | S. 2 |
| Maximale Last | 2.5A | Gesamtlast aller Klemmen | S. 2 |
Wo es im PDF steht
- Beschreibung und Sicherheit S. 1
- Spezifikationen und Installation S. 2
- Verkabelung und Schaltpläne S. 3, 4, 5
- Konfiguration und Betrieb S. 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen
Dieses Gerät ist ein präzises Instrument und muss vorsichtig behandelt werden. Vor der Installation muss die Stromversorgung am Hauptsicherungskasten unterbrochen werden. Stellen Sie sicher, dass die Verkabelung den örtlichen und nationalen Elektrovorschriften entspricht. Dieses Thermostat benötigt sowohl die heiße als auch die gemeinsame Seite des 24V AC Transformators für den Betrieb.
Beschreibung
Der White-Rodgers 1F91-71 ist ein wandmontierter Niederspannungsthermostat für mehrstufige Heiz- und Kühlsysteme (bis zu 3 Heizstufen und 2 Kühlstufen). Er verfügt über eine 9V-Batterie-Backup-Funktion, um Programme bei Stromausfall zu speichern.
Installation
Vorbereitung:





- Schalten Sie den Strom ab und prüfen Sie mit einem Voltmeter, ob die Spannung unterbrochen ist.
- Bei einem Austausch: Identifizieren Sie die Drähte des alten Thermostats und notieren Sie diese.
- Programmieren Sie das Thermostat mit eingelegter Batterie, bevor Sie es an der Subbase befestigen.
Montage:
- Wählen Sie einen geeigneten Standort (ca. 1,5 m über dem Boden, an einer Innenwand, fern von direkter Sonneneinstrahlung oder Zugluft).
- Verlegen Sie die Kabel zur gewählten Stelle.
- Befestigen Sie die Subbase an der Wand.
- Verbinden Sie die Drähte gemäß dem Schaltplan mit den Klemmschrauben.
- Drücken Sie überschüssige Kabel in die Wand und dichten Sie das Loch mit feuerfestem Material ab.
- Setzen Sie das Thermostat vorsichtig auf die Subbase, bis die Schnappverschlüsse einrasten.
Konfiguration
Die Konfiguration erfolgt über Option-Schalter auf der Rückseite des Geräts. Wichtig: Jedes Mal, wenn ein Option-Schalter geändert wird, muss die 9V-Batterie für mindestens 2 Minuten entfernt werden.

- Mehrstufige Systeme: Bis zu 3 Heiz- und 2 Kühlstufen.
- Elektroheizung: Spezifische Schaltereinstellungen erforderlich.
- Economizer: 1. Stufe Kühlung.
- Automatische Umschaltung: Von Heizen auf Kühlen.
Betrieb
Lüfterbetrieb: Kann über die FAN-Taste gesteuert werden.
Heiz- und Kühlsystem:
- Stellen Sie das System über die SYSTEM-Taste auf HEAT oder COOL.
- Verwenden Sie die Pfeiltasten, um die gewünschte Temperatur einzustellen.
- Das System sollte innerhalb von 5 Minuten anlaufen.
Fehlerbehebung
Das Thermostat verfügt über einen eingebauten Kurzzeitschutz (5-Minuten-Verzögerung). Während dieser Zeit ist der Kompressor gesperrt, um den Druck zu stabilisieren. Wenn Sie diese Funktion beim Testen umgehen möchten, drücken Sie gleichzeitig die Tasten ADV PRGM und HOLD TEMP beim ersten Start.
Praktische Hilfe
Typische Probleme
Das Thermostat hat eine 5-minütige Kurzzeitschutz-Verzögerung. Warten Sie ab oder nutzen Sie die Bypass-Funktion (ADV PRGM + HOLD TEMP) nur bei Inbetriebnahme.
Stellen Sie sicher, dass eine frische 9V-Batterie korrekt eingelegt ist.
Überprüfen Sie die Ausrichtung der Anschlussstifte und Kunststoff-Schnappverschlüsse. Wenden Sie keine Gewalt an.
Vor der Verwendung
- Strom am Hauptsicherungskasten ausschalten.
- Spannungsfreiheit mit einem Voltmeter prüfen.
- Option-Schalter vor der Montage korrekt einstellen.
- 9V-Batterie für Backup einlegen.
- Programmierung vor der endgültigen Montage durchführen.
Technische Daten in der Praxis
- Elektrische Nennleistung
- 20 bis 30V AC, 50/60 Hz. Maximal 2,5 Ampere Gesamtlast.
- Temperaturbereich
- Einstellbereich 40°F bis 99°F (4°C bis 37°C).
Abbildungen und Diagramme

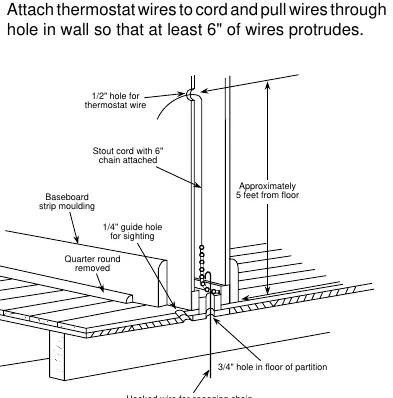

- Abbildung 1: Anleitung zur Leitungsverlegung in der Wand.
- Abbildung 3: Subbase-Layout mit Anschlussklemmen.

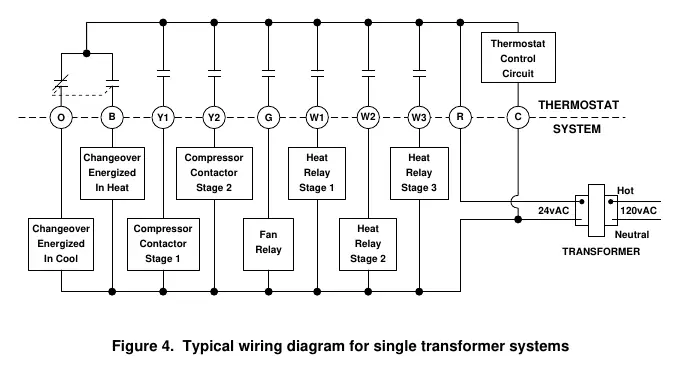

- Abbildung 4-6: Schaltpläne für Ein- und Zwei-Transformator-Systeme.
Modellkompatibilität
- Erfordert sowohl die heiße als auch die gemeinsame Seite des 24V AC Transformators.
- Nicht für Millivolt- oder Netzspannungssysteme ohne entsprechende Prüfung geeignet.
