Verkabelungsanleitung für White-Rodgers 1F95-1277 Universal-Thermostat
Detaillierte Verkabelungsanleitung und Schaltpläne für den White-Rodgers 1F95-1277 Universal-Thermostat. Enthält Anweisungen für Wärmepumpen, einstufige und mehrstufige Systeme sowie Konfigurationshinweise für Transformatoren.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument enthält die Verkabelungspläne für den White-Rodgers 1F95-1277 Thermostat. Es deckt Wärmepumpensysteme (HP1, HP2) sowie einstufige (SS1) und mehrstufige (MS2) Systeme mit einem oder zwei Transformatoren ab. S. 1
Wichtigste Schritte
- Verkabelung für Wärmepumpen S. 1
- Konfiguration bei zwei Transformatoren S. 1
Probleme und Lösungen
Keine Hintergrundbeleuchtung
24V Common-Anschluss prüfen und ggf. anschließen.
S. 1Wo es im PDF steht
- Schaltpläne (Englisch) S. 1
- Schaltpläne (Spanisch) S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Verkabelung
Dieses Dokument enthält die offiziellen Schaltpläne für den White-Rodgers 1F95-1277 Universal-Thermostat. Es ist für die Installation in verschiedenen Heiz- und Kühlsystemen konzipiert. Vor Beginn der Arbeiten muss sichergestellt werden, dass die Stromversorgung unterbrochen ist. Beachten Sie stets die spezifischen Anweisungen des Geräteherstellers für Ihr Heiz- oder Kühlsystem.
Verkabelung von Wärmepumpensystemen (HP1, HP2)
Für Wärmepumpensysteme ist die Verkabelung gemäß Abbildung 1 durchzuführen. Der Thermostat unterstützt zwei Typen:
- HEAT PUMP TYPE 1 (HP 1): Einstufiges Kompressorsystem mit Gas- oder Elektro-Zusatzheizung.
- HEAT PUMP TYPE 2 (HP 2): Mehrstufiges Kompressorsystem oder Zwei-Kompressor-System mit Gas- oder Elektro-Zusatzheizung.
Hinweis: Falls Ihr System keinen E-Anschluss besitzt, überbrücken Sie W2 mit W/E, um die Zusatzheizung im Notbetrieb zu nutzen.
Verkabelung von einstufigen und mehrstufigen Systemen
Für Systeme ohne Wärmepumpe (fossile Brennstoffe wie Gas, Öl oder Elektro) beziehen Sie sich auf Abbildung 2 (Ein-Transformator-System) oder Abbildung 3 (Zwei-Transformator-System).
- SINGLE STAGE (SS 1): Gas, Öl oder Elektro.
- MULTI-STAGE (MS 2): Gas, Öl oder Elektro.
Konfigurationshinweise und Transformatoren
Der Thermostat ist für den Betrieb mit einem oder zwei Transformatoren ausgelegt. Bei der Verwendung von zwei Transformatoren (Heizung und Kühlung getrennt) ist Folgendes zu beachten:
- Trennen Sie die 24V-Heiztransformator-Drähte und isolieren Sie diese.
- Verbinden Sie den vom Heiztransformator getrennten Neutralleiter mit dem Neutralleiter des Kühltransformators.
- Trennen Sie das Kabel zum RH-Anschluss und installieren Sie eine Brücke zwischen RH und RC.
24V Common-Anschluss: Der 24V-Common-Anschluss ist optional für den Systembetrieb, jedoch erforderlich für die Fehleranzeige (Fault Indicator), den Fernfühler oder für den Dauerbetrieb der Hintergrundbeleuchtung.
Praktische Hilfe
Typische Probleme
Hintergrundbeleuchtung funktioniert nicht oder ist nicht dauerhaft aktiv.
Stellen Sie sicher, dass der 24V-Common-Anschluss korrekt verdrahtet ist. Dieser ist für die Dauerbeleuchtung erforderlich.
System hat keinen E-Anschluss für die Notheizung.
Überbrücken Sie den W2-Anschluss mit dem W/E-Anschluss, um die Zusatzheizung im Notbetrieb zu aktivieren.
Probleme bei der Verwendung von zwei Transformatoren.
Stellen Sie sicher, dass die Neutralleiter verbunden sind und eine Brücke zwischen RH und RC installiert wurde, wie in Abbildung 3 beschrieben.
Vor der Verwendung
- Identifizieren Sie Ihren Systemtyp: Wärmepumpe (HP1/HP2) oder fossiles Brennstoffsystem (SS1/MS2).
- Prüfen Sie, ob Ihr System einen oder zwei Transformatoren verwendet.
- Stellen Sie sicher, dass die Stromversorgung vor der Installation vollständig unterbrochen ist.
- Überprüfen Sie, ob ein 24V-Common-Anschluss für erweiterte Funktionen (z.B. Fernfühler) benötigt wird.
Technische Daten in der Praxis
- Dual Fuel Option
- Deaktiviert den Kompressor, wenn die Zusatzheizung aktiviert wird.
Abbildungen und Diagramme
- Abbildung 1: Schaltplan für Wärmepumpensysteme (HP1/HP2).

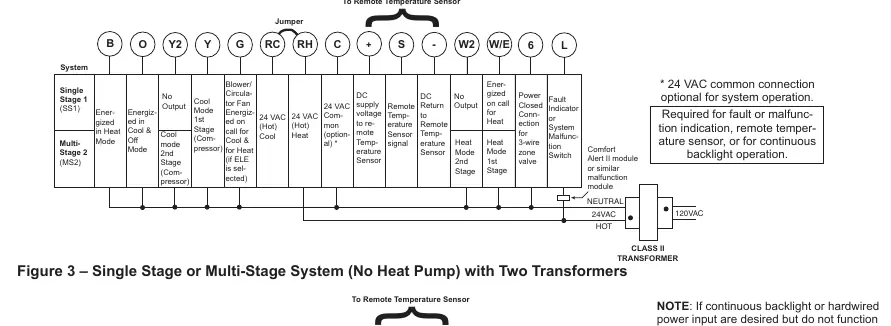

- Abbildung 2: Schaltplan für einstufige/mehrstufige Systeme mit einem Transformator.

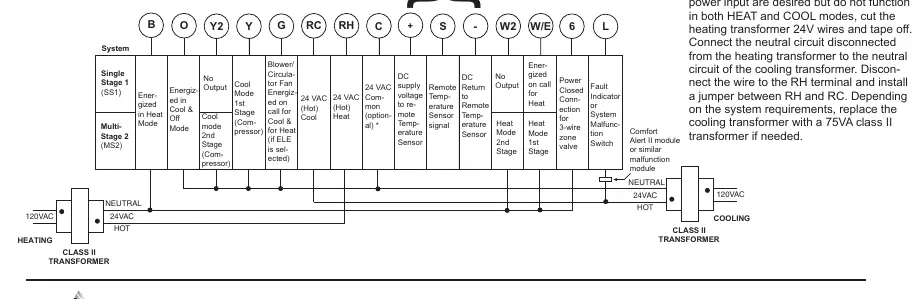

- Abbildung 3: Schaltplan für einstufige/mehrstufige Systeme mit zwei Transformatoren.
Modellkompatibilität
- Kompatibel mit einstufigen und mehrstufigen Systemen (Gas, Öl, Elektro).
- Unterstützt Wärmepumpensysteme mit ein- oder zweistufigem Kompressor.
