Vista 1051WM RGBW Wandleuchte
Erfahren Sie alles über die Installation, DMX-Steuerung und technische Spezifikationen der Vista 1051WM RGBW Wandleuchte. Ein kompakter Leitfaden für den professionellen Einsatz.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Spezifikationsblatt und Installationsleitfaden für die Vista 1051WM RGBW Wandleuchte. Es enthält technische Daten, Montageanweisungen und Informationen zur DMX-Steuerung. Die Leuchte ist für den professionellen Außeneinsatz konzipiert und UL-zertifiziert für feuchte Standorte.
Produktbeschreibung
Die Vista 1051WM ist eine lineare Flutlichtleuchte mit einem Gehäuse aus stranggepresstem Aluminium und Endkappen aus Aluminiumdruckguss. Die Optik- und Treiberfächer sind umweltversiegelt. Die Leuchte bietet eine einstellbare Ausrichtung von ± 15°.
Montage und Installation
Die Leuchte wird über eine Wandbox montiert. Beachten Sie folgende Punkte:
- Wandbox-Montage: Zwei unabhängige Ausstanzungen für 1/4"-20 Befestigungsschrauben (Schrauben bauseits).
- Verkabelung: Die Stromversorgung erfolgt über 3 Leiter, die in einer isolierten Anschlussdose der Surface Box enden.
- Kommunikation: Die DMX-Verkabelung erfordert zwei verdrillte Paare (in/out) plus Drain, die in einer isolierten Kommunikationsdose der Surface Box enden.
- Betonmontage: Eine Beton-Gussmaske (CPM) ist für die Unterputzmontage in Beton enthalten, inklusive eines 8-32 Stangen-Kits zur Befestigung an Schalungen.
DMX-Steuerung und Betrieb
Die Leuchte ist mit einem integrierten 4-Kanal-DMX512-A/RDM-Treiber ausgestattet. Jeder Treiber verfügt über eine eindeutige 12-stellige UID.
- Kanalbelegung: Kanal 1 (Rot), Kanal 2 (Grün), Kanal 3 (Blau), Kanal 4 (Weiß).
- Konfiguration: Der Startkanal kann während der Inbetriebnahme über RDM unter Verwendung der 12-stelligen UID geändert werden.
- DMX-Bus: Die Leuchte belegt 1 Knoten in einem Standard-32-Knoten-DMX-Bus.
Technische Daten
- Leistungsaufnahme: 34 W (max.)
- Spannung: 120 – 277 VAC
- Lichtstrom: Bis zu 2546 Lumen (abhängig von der Lichtverteilung)

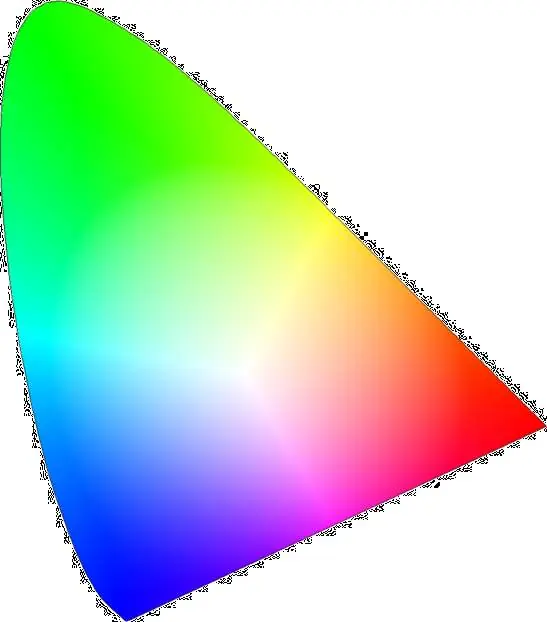

- Farbtemperatur (Weiß): 2200K – 6000K (Tunable White)
- CRI (Weiß): 90 CRI Minimum bei 3000K
- Schutzart: UL Wet Location gelistet
Praktische Hilfe
Typische Probleme
DMX-Steuerung funktioniert nicht
Überprüfen Sie die DMX-Verkabelung (zwei verdrillte Paare plus Drain) und stellen Sie sicher, dass die DMX-Adresse korrekt über RDM konfiguriert ist.
Leuchte lässt sich nicht korrekt ausrichten
Die Leuchte verfügt über eine einstellbare Ausrichtung von ± 15°. Stellen Sie sicher, dass die Befestigungsschrauben gelockert sind, bevor Sie die Neigung anpassen.
Vor der Verwendung
- Prüfen Sie die Eingangsspannung (120-277 VAC).
- Stellen Sie sicher, dass die DMX-Verkabelung korrekt isoliert ist.
- Überprüfen Sie die Montagefläche auf Eignung für die Wandbox.
- Stellen Sie sicher, dass alle Dichtungen intakt sind.
Abbildungen und Diagramme

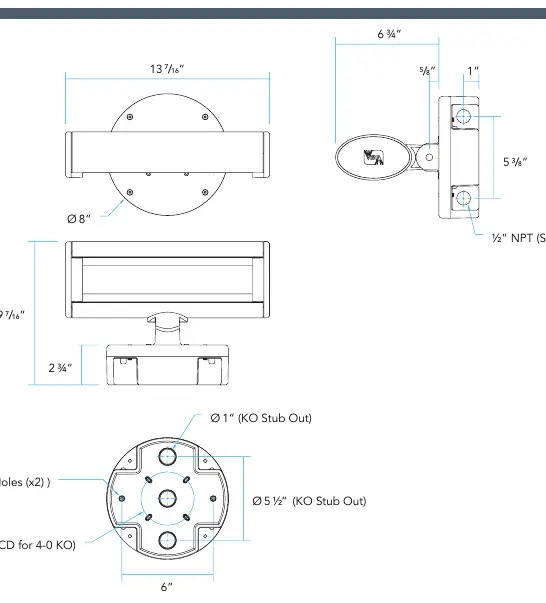

- Die Maßzeichnungen zeigen die Abmessungen der Leuchte und der Wandbox.
- Die Zeichnungen verdeutlichen die Position der Ausstanzungen für die Montage.
Modellkompatibilität
- UL-zertifiziert für feuchte Standorte (Wet Location).
- Kompatibel mit DMX512-A/RDM-Steuerungen.
