Installationsanleitung für Vista 1182SE Architectural Series Semi Recessed Ingrade

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen für die Vista 1182SE Architectural Series Semi Recessed Ingrade Leuchte. Die Installation muss gemäß dem National Electrical Code (NEC) und den örtlichen Vorschriften erfolgen. Eine ordnungsgemäße Abdichtung gegen Feuchtigkeit und eine ausreichende Drainage sind für den Betrieb unerlässlich.

Sicherheitshinweise

• Schalten Sie vor der Installation den Strom am Sicherungskasten aus.
• Die Leuchte muss geerdet sein.
• Halten Sie den Bereich frei von Ablagerungen (Mulch, Holzspäne), da diese eine Brandgefahr darstellen können.
• Alle Kabeleinführungen müssen gegen Feuchtigkeit abgedichtet werden.

Installationsschritte

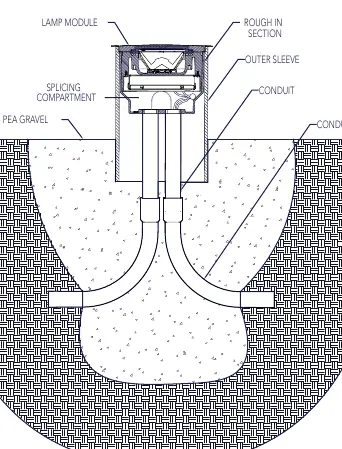

1. Installieren Sie das Leerrohr in der unteren Nabe des Rough-In-Abschnitts (RIS).
2. Platzieren Sie den RIS in der äußeren Hülse (Outer Sleeve) und sichern Sie ihn mit Schrauben.
3. Verbinden Sie die Leerrohrbögen mit den horizontalen Leitungen.
4. Heben Sie ein Loch aus, das ca. 15-25 cm (6-10 Zoll) größer als der Durchmesser der äußeren Hülse ist.
5. Setzen Sie die Baugruppe ein und füllen Sie den Bereich auf.
6. Sorgen Sie für mindestens 15 cm (6 Zoll) Kies (Pea Gravel) am Boden für die Drainage.
7. Verbinden Sie das Leerrohr mit der Versorgungsleitung gemäß NEC-Standards.
8. Ziehen Sie die Stromversorgungskabel durch den RIS (dient als Spleißfach).
9. Verbinden Sie die Versorgungsleiter mit dem Lampenmodul.
10. Dichten Sie die Kabeleinführungen vollständig mit Dichtungsmasse ab und verwenden Sie Vergussmasse im Spleißfach.
11. Positionieren und sichern Sie das Lampenmodul mit den mitgelieferten Schrauben.

Wartung und Pflege

Um Überhitzung zu vermeiden und die Effizienz zu gewährleisten, muss die Linse regelmäßig von Schmutz, Staub, Blättern und Mineralablagerungen gereinigt werden. Ein regelmäßiger Wartungsplan wird empfohlen.
