Installationsanleitung für Vista 1051YM Commercial Series Linear-Flutlicht

Erfahren Sie, wie Sie das Vista 1051YM Commercial Series Linear-Flutlicht sicher installieren und anschließen. Diese Anleitung enthält wichtige Schritte zur Montage an einer Anschlussdose, Verkabelungshinweise und Wartungstipps.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Das Vista 1051YM ist ein gewerbliches Linear-Flutlicht. Die Installation muss zwingend gemäß dem National Electrical Code (NEC) und den geltenden lokalen Vorschriften erfolgen. Das Gerät ist ausschließlich für die Installation über dem Boden (above grade) UL-gelistet. Verwenden Sie für alle Verbindungen nur UL-anerkannte Kabelverbinder.

Installation

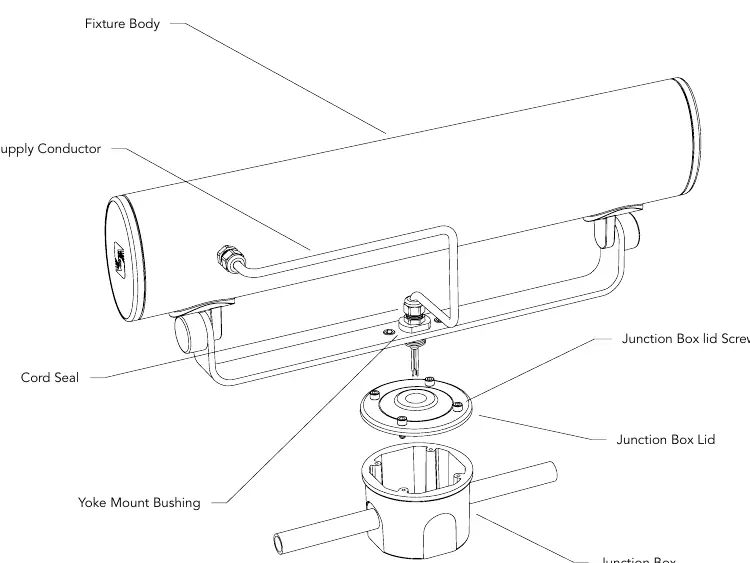

Montageschema des Flutlichts an der Anschlussdose
Montageschema des Flutlichts an der Anschlussdose
  1. Stellen Sie sicher, dass die Stromversorgung am Sicherungskasten ausgeschaltet ist, bevor Sie mit der Installation oder Wartung beginnen.
  2. Führen Sie das Versorgungskabel durch die Kabeldichtung (Cord Seal) und die Yoke-Montagebuchse durch das mittlere Loch des Bügels in den Anschlussdosendeckel. Ziehen Sie die Montagebuchse vollständig fest.
  3. Führen Sie die Versorgungskabel in eine für feuchte Standorte geeignete Anschlussdose (bauseits) ein.
  4. Verbinden Sie die Leitungen unter Beachtung der Polarität: Schwarz an Schwarz (Line), Weiß an Weiß (Neutral) und Grün an Grün (Erde). Verwenden Sie zugelassene Verkabelungsmethoden.
  5. Befestigen Sie den Anschlussdosendeckel mit den vier Schrauben an der Anschlussdose.
  6. Justieren Sie die Ausrichtung des Flutlichts und ziehen Sie die Yoke-Ausrichtungs-Sechskantmuttern unter den dekorativen Kappen fest.
  7. Setzen Sie die dekorativen Kappen wieder auf den Bügel.
  8. Ziehen Sie die Yoke-Feststellschrauben an, um die Ausrichtung zu sichern.
  9. Schalten Sie die Stromversorgung ein und prüfen Sie die ordnungsgemäße Funktion.

Wartung

Um die ordnungsgemäße Funktion und Effizienz zu gewährleisten, muss die Linse sauber gehalten werden. Entfernen Sie regelmäßig Schmutz, Staub, Blätter, Abfall und mineralische Ablagerungen durch Wasser. Ein regelmäßiger Wartungsplan wird empfohlen.

Sicherheitshinweise

Das Leuchtengehäuse kann im Betrieb heiß werden. Achten Sie bei der Standortwahl auf ausreichenden Abstand zu brennbaren Materialien und berührungsempfindlichen Bereichen.

Praktische Hilfe

Typische Probleme

Gerät wird heiß

Achten Sie bei der Standortwahl auf ausreichenden Abstand und Belüftung, da das Gehäuse im Betrieb heiß werden kann.

Falsche Verkabelung

Beachten Sie strikt die Polarität: Schwarz (Line), Weiß (Neutral), Grün (Erde). Verwenden Sie nur UL-anerkannte Kabelverbinder.

Vor der Verwendung

  • Schalten Sie die Stromversorgung am Sicherungskasten aus.
  • Stellen Sie sicher, dass die Anschlussdose für feuchte Standorte geeignet ist.
  • Verwenden Sie nur UL-anerkannte Kabelverbinder.
  • Prüfen Sie die Einhaltung des National Electrical Code (NEC) und lokaler Vorschriften.
  • Stellen Sie sicher, dass die Montage über dem Boden erfolgt.

Technische Daten in der Praxis

Installationstyp
Nur für die Montage über dem Boden (above grade) zugelassen.

Abbildungen und Diagramme

  • Die Abbildung zeigt die Montage des Leuchtenkörpers an einer Anschlussdose.
  • Dargestellt sind die Kabeldurchführung durch die Yoke-Montagebuchse und die Befestigung des Anschlussdosendeckels mit vier Schrauben.

Modellkompatibilität

  • Erfordert eine für feuchte Standorte (wet location) zugelassene Anschlussdose (bauseits).
