Installationsanleitung für Vista 1054WM Commercial Series Linear Floodlight
Erfahren Sie, wie Sie den Vista 1054WM Commercial Series Linear Floodlight installieren. Diese Anleitung enthält Schritte zur Montage an Unterputzdosen und wetterfesten Anschlussdosen sowie wichtige Verkabelungshinweise.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der Vista 1054WM ist ein linearer Fluter für den gewerblichen Einsatz. Die Installation muss gemäß dem National Electrical Code (NEC) und den örtlichen Vorschriften erfolgen. Die Leuchte ist nur für die Montage über dem Boden (above grade) zugelassen. Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten am Sicherungskasten unterbrochen ist.
Sicherheit und Wartung
- Die Leuchte kann im Betrieb heiß werden. Berücksichtigen Sie dies bei der Standortwahl.
- Halten Sie die Linse sauber und frei von Schmutz, Staub, Blättern und Mineralablagerungen, um eine optimale Leistung zu gewährleisten.
Montage an einer Unterputzdose (4-0 Box)
- Schalten Sie die Stromversorgung am Sicherungskasten aus.
- Bestimmen Sie, welche der vier Montagelöcher an der Wandplatte verwendet werden sollen.
- Installieren Sie zwei 8-32 Befestigungsschrauben durch die Wandplatte und die 4-0 Dichtung in die ungenutzten Löcher. Befestigen Sie diese mit Unterlegscheiben und 8-32 Sechskant-Abstandshaltern.
- Führen Sie die Lastleiter der Leuchte in die Unterputzdose.
- Verbinden Sie die Versorgungsleitungen mit den Lastleitern der Leuchte (siehe Verkabelung).
- Befestigen Sie die Wandplatte mit den verbleibenden zwei 8-32 Schrauben an der Dose.

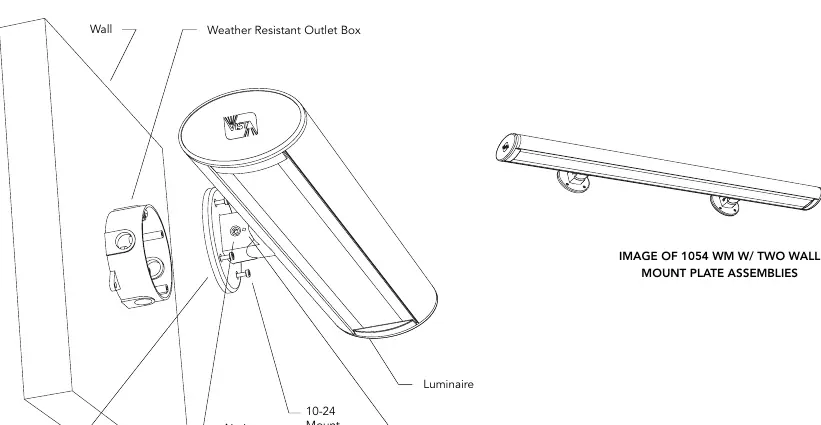

Montage an einer wetterfesten Anschlussdose
- Schalten Sie die Stromversorgung aus.
- Führen Sie die Lastleiter der Leuchte in die wetterfeste Anschlussdose.
- Verbinden Sie die Versorgungsleitungen mit den Lastleitern der Leuchte.
- Befestigen Sie die Wandplatte mit vier 10-24 Schrauben an der Anschlussdose.
Verkabelung
Verwenden Sie UL-zertifizierte Kabelverbinder und beachten Sie die Polarität:
- Versorgung (+) an Last (schwarz)
- Versorgung (-) an Last (weiß)
- Versorgung (Erde) an Last (grün)
- Bei 0-10V Dimmung: Dimm-Versorgung (+) an Dimm-Last (violett) und Dimm-Versorgung (-) an Dimm-Last (grau).
Ausrichtung
Die Leuchte kann um +/- 15 Grad von der Horizontalen verstellt werden:
- Lösen Sie die Einstellschraube (Aiming Adjustment Screw).
- Richten Sie die Leuchte wie gewünscht aus.
- Ziehen Sie die Einstellschraube wieder fest.
- Sichern Sie die Position durch Festziehen der zwei Feststellschrauben (Set Screws) an beiden Seiten der Wandplatte.
Praktische Hilfe
Typische Probleme
Leuchte wird heiß
Vorsicht bei der Standortwahl, da die Leuchte im Betrieb heiß werden kann.
Falsche Ausrichtung
Lösen Sie die Einstellschraube, stellen Sie den Winkel ein (+/- 15 Grad) und ziehen Sie die Schraube sowie die seitlichen Feststellschrauben wieder fest.
Vor der Verwendung
- Stellen Sie sicher, dass der Strom am Sicherungskasten abgeschaltet ist.
- Prüfen Sie, ob die Montagefläche für das Gewicht der Leuchte geeignet ist.
- Verwenden Sie UL-zertifizierte Kabelverbinder.
- Stellen Sie sicher, dass die Verkabelung den NEC-Vorschriften entspricht.
Technische Daten in der Praxis
- 0-10V Dimmung
- Unterstützt dimmbare Systeme über violette (+) und graue (-) Leitungen.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Montage der Wandplatte an einer Unterputzdose (4-0 Box) bzw. einer wetterfesten Anschlussdose.
- Die Zeichnungen verdeutlichen die Position der Befestigungsschrauben, der Dichtung und der Einstellschrauben für die Ausrichtung.
Modellkompatibilität
- Nur für die Montage über dem Boden (above grade) zugelassen.
- Kompatibel mit 4-0 Unterputzdosen oder wetterfesten Anschlussdosen mit 3,5 Zoll Lochkreis.
