Installationsanleitung für Vista 1051KM Commercial Linear Floodlight

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die fachgerechte Installation des Vista 1051KM Commercial Linear Floodlight. Beachten Sie unbedingt die geltenden nationalen und lokalen Elektrovorschriften (NEC). Das Gerät ist ausschließlich für die Montage über dem Boden (above grade) UL-gelistet. Die Leuchte kann im Betrieb heiß werden, wählen Sie den Montageort daher mit Bedacht.

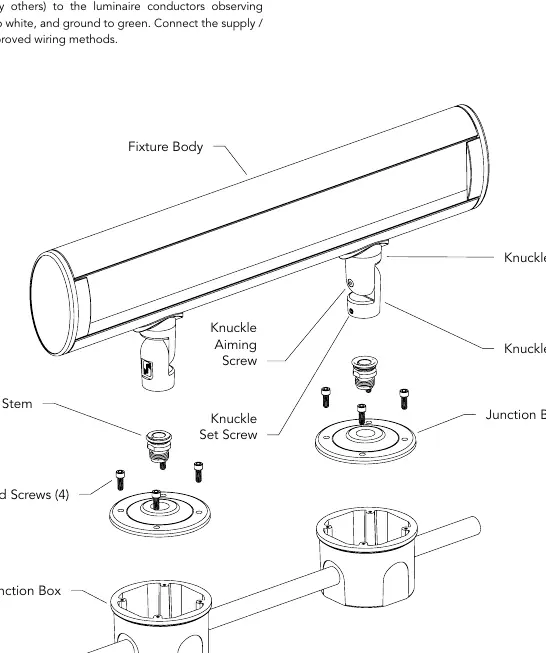

Montage an der Anschlussdose

1. Stellen Sie sicher, dass die Stromversorgung am Sicherungskasten ausgeschaltet ist, bevor Sie mit der Installation oder Wartung beginnen.
2. Schrauben Sie den SS Knuckle Stem vollständig in den Deckel der Anschlussdose (Junction Box Lid).
3. Lösen Sie die Knuckle Aiming Screw und richten Sie den Knuckle Stem aus.
4. Führen Sie die Zuleitungen in eine für Feuchträume geeignete Anschlussdose ein. Verbinden Sie die Leitungen unter Beachtung der Polarität (Schwarz an Schwarz, Weiß an Weiß, Grün an Erde) mit zugelassenen Verbindungsmitteln.
5. Befestigen Sie den Deckel der Anschlussdose mit den entsprechenden Schrauben.
6. Positionieren Sie den Knuckle Stem über dem SS Knuckle Stem und sichern Sie ihn mit der Knuckle Set Screw.
7. Justieren Sie die Ausrichtung des Strahlers und ziehen Sie die Knuckle Aiming Screw fest an.
8. Schalten Sie die Stromversorgung ein und prüfen Sie die Funktion.

Wartung

Um einen effizienten Betrieb zu gewährleisten, muss die Linse sauber und frei von Schmutz, Staub, Blättern, Ablagerungen und Mineralien gehalten werden. Ein regelmäßiger Wartungsplan wird empfohlen.
