Installationsanleitung für Vista 1054KM Commercial Series Linear-Flutlicht
Detaillierte Installationsanleitung für das Vista 1054KM Commercial Series Linear-Flutlicht. Erfahren Sie alles über die fachgerechte Montage, den elektrischen Anschluss und die Wartung des Geräts.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation und Wartung des Vista 1054KM Commercial Series Linear-Flutlichts. Die Leuchte ist ausschließlich für die Installation über dem Boden (above grade) zugelassen und muss gemäß dem National Electrical Code (NEC) sowie den geltenden lokalen Vorschriften installiert und geerdet werden. Bitte beachten Sie, dass die Leuchte im Betrieb heiß werden kann.
Montage und Installation
Die Montage erfolgt an einer bauseitigen, für feuchte Standorte zugelassenen Anschlussdose (J-Box). Befolgen Sie diese Schritte:
- Stellen Sie sicher, dass die Stromversorgung am Sicherungskasten vollständig unterbrochen ist.
- Schrauben Sie den SS Knuckle Stem (Gelenkschaft) vollständig in den Deckel der Anschlussdose.
- Lösen Sie die Knuckle Aiming Screw (Ausrichtungsschraube) und richten Sie den Knuckle Stem am SS Knuckle Stem aus.
- Führen Sie die Zuleitungen in die Anschlussdose ein.
- Befestigen Sie den Deckel der Anschlussdose mit den entsprechenden Schrauben an der Dose.
- Positionieren Sie den Knuckle Stem über dem SS Knuckle Stem und fixieren Sie ihn mit der Knuckle Set Screw (Feststellschraube).
- Richten Sie die Leuchte wie gewünscht aus und ziehen Sie die Ausrichtungsschraube fest an.
- Schalten Sie die Stromversorgung ein und prüfen Sie die Funktion.
Elektrischer Anschluss
Verwenden Sie für alle Verbindungen ausschließlich UL-anerkannte Kabelverbinder. Achten Sie strikt auf die Polarität:
- Schwarz: Phase (Line)
- Weiß: Neutralleiter (Neutral)
- Grün: Erdung (Ground)
Wartung
Um den ordnungsgemäßen Betrieb und die Effizienz der Leuchte zu gewährleisten, muss die Linse regelmäßig gereinigt werden. Entfernen Sie Schmutz, Staub, Blätter, Abfall sowie mineralische Ablagerungen durch Wasser. Ein regelmäßiger Wartungsplan wird empfohlen.
Praktische Hilfe
Typische Probleme
Leuchte wird heiß
Dies ist ein normaler Betriebszustand. Achten Sie bei der Standortwahl darauf, dass die Leuchte nicht in unmittelbarer Nähe von brennbaren Materialien oder in berührungsgefährdeten Bereichen installiert wird.
Verschmutzte Linse
Reinigen Sie die Linse regelmäßig von Schmutz, Staub, Blättern und Mineralablagerungen, um die Betriebseffizienz zu gewährleisten.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung am Sicherungskasten ausgeschaltet ist.
- Verwenden Sie eine für feuchte Standorte zugelassene Anschlussdose (J-Box).
- Verwenden Sie nur UL-anerkannte Kabelverbinder.
- Stellen Sie sicher, dass die Installation gemäß dem National Electrical Code (NEC) und lokalen Vorschriften erfolgt.
Abbildungen und Diagramme

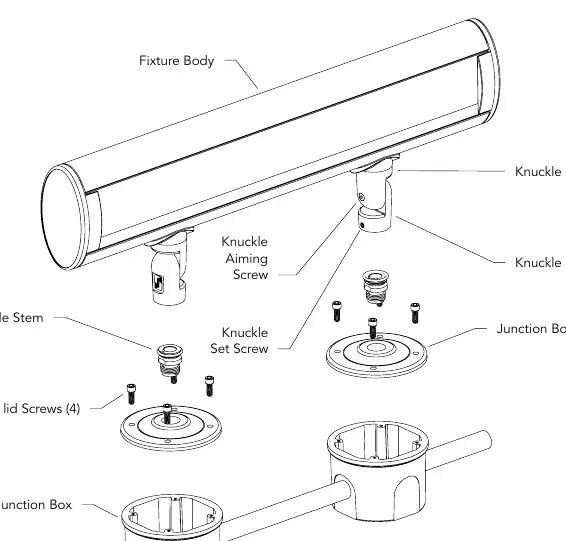

- Die Abbildung zeigt den Explosionsaufbau der Gelenkhalterung (Knuckle) zur Montage an der Anschlussdose, einschließlich der Positionierung der Ausrichtungsschraube, der Feststellschraube und der Deckelschrauben.
Modellkompatibilität
- Nur für die Installation über dem Boden (above grade) zugelassen.
- Erfordert eine bauseitige, für feuchte Umgebungen geeignete Anschlussdose.
