Bedienungsanleitung für Vista 1185TG/1188TG Inground & Well Lights

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für die Installation und die magnetische Ausrichtung der Vista 1185TG/1188TG Inground & Well Lights. Es ist für die fachgerechte Montage und den sicheren Betrieb der Leuchten im Außenbereich vorgesehen.

Installation und Sicherheit

• Die Installation muss gemäß dem National Electrical Code (NEC) und den geltenden lokalen Vorschriften erfolgen.
• Eine ordnungsgemäße Erdung der Leuchte ist zwingend erforderlich.
• Alle Kabeleinführungen müssen gegen Feuchtigkeit abgedichtet werden. Verwenden Sie hierfür geeignetes Dichtungsmaterial an den Verschraubungen und Verschlussstopfen.
• Die Leuchte ist für den Einsatz in nassen Umgebungen (wet location) gelistet und für den Einbau in den Boden (in-grade) sowie in Beton geeignet.
• Warnung: Halten Sie die Oberseite und das Innere der Leuchte frei von Ablagerungen wie Laub, Schmutz oder Mulch. Überhitzung durch Ablagerungen kann zu Brandgefahr führen und die Komponenten beschädigen. Installieren Sie die Leuchte nicht in brennbaren Materialien.
• Sicherheitshinweis: Die Leuchte kann je nach verwendeter Lampenleistung sehr heiß werden. Berührungen können zu Verbrennungen führen. Achten Sie besonders bei hohen Wattzahlen darauf, dass die Leuchte für Kinder nicht erreichbar ist.

Verdrahtung

Die Leuchte ist für Durchgangsverdrahtung geeignet. Es dürfen maximal 4 Leiter (12 AWG) plus Erdung verwendet werden, die für eine Temperatur von 90°C ausgelegt sind.

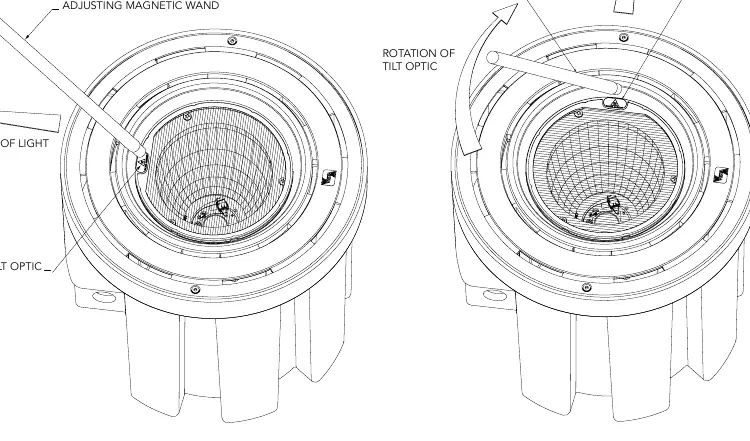

Magnetische Ausrichtung

Wenn die Option für eine neigbare Optik (Tilt Optic) bestellt wurde, kann die Ausrichtung magnetisch erfolgen:

1. Installieren Sie die Leuchte gemäß den beiliegenden Anweisungen.
2. Schalten Sie die Leuchte ein.
3. Platzieren Sie die Spitze des magnetischen Einstellstabs gegen die Glaslinse direkt über der dreieckigen Markierung.
4. Drehen Sie den Stab in die gewünschte Position. Die Optik dreht sich innerhalb der Leuchte, solange der Stab an der Linse anliegt.
5. Entfernen Sie den Einstellstab nach der korrekten Ausrichtung.

Wartung

Um die ordnungsgemäße Funktion und Effizienz zu gewährleisten und eine Überhitzung zu vermeiden, muss die Linse regelmäßig gereinigt werden. Entfernen Sie Schmutz, Staub, Blätter, Abfall und mineralische Ablagerungen von der Linse. Ein regelmäßiger Wartungsplan wird empfohlen.
