Installationsanleitung für Vista 1054YM Linear-Flutlicht
Erfahren Sie, wie Sie das Vista 1054YM Commercial Series Linear-Flutlicht sicher installieren und montieren. Diese Anleitung enthält wichtige Schritte zur Montage an einer Anschlussdose, zur korrekten Verkabelung und zur Wartung der...
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Das Vista 1054YM Linear-Flutlicht muss gemäß dem National Electrical Code (NEC) und den örtlichen Vorschriften installiert und geerdet werden. Die Leuchte ist ausschließlich für die Installation oberhalb des Bodens (above grade) UL-gelistet. Verwenden Sie für alle Verbindungen ausschließlich UL-anerkannte Kabelverbinder.
Sicherheitshinweis: Die Leuchte kann im Betrieb heiß werden. Berücksichtigen Sie dies bei der Wahl des Montageortes.
Montage des Flutlichts (Yoke-Montage)
Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromversorgung am Sicherungskasten vollständig unterbrochen ist.
- Führen Sie das Versorgungskabel der Leuchte durch die Kabeldichtung (Cord Seal) und die Yoke-Montagebuchse (Yoke Mount Bushing) durch das mittlere Loch des Bügels in die Anschlussdose.
- Ziehen Sie die Yoke-Montagebuchse vollständig fest.
- Führen Sie die Versorgungskabel der Leuchte in eine für feuchte Standorte geeignete Anschlussdose (bauseits) ein.
- Verbinden Sie die bauseitigen Versorgungskabel mit den Leuchtenkabeln unter Beachtung der Polarität: Phase an Schwarz, Neutralleiter an Weiß und Erdung an Grün. Verwenden Sie zugelassene Verkabelungsmethoden.
- Befestigen Sie den Deckel der Anschlussdose mit den vier Schrauben und ziehen Sie diese fest.
- Richten Sie die Leuchte wie gewünscht aus und ziehen Sie die Yoke-Ausrichtungs-Sechskantmuttern unter den dekorativen Kappen fest.
- Setzen Sie die dekorativen Kappen wieder auf den Bügel.
- Ziehen Sie die Yoke-Feststellschrauben an, um die Ausrichtung zu fixieren.
- Schalten Sie die Stromversorgung ein und prüfen Sie die ordnungsgemäße Funktion.
Wartung
Um einen einwandfreien Betrieb und eine hohe Effizienz zu gewährleisten, muss die Linse sauber und frei von Schmutz, Staub, Blättern, Abfällen und mineralischen Ablagerungen durch Wasser gehalten werden. Ein regelmäßiger Wartungsplan wird empfohlen.
Praktische Hilfe
Typische Probleme
Leuchte wird im Betrieb sehr heiß
Dies ist normal, aber achten Sie bei der Standortwahl darauf, dass die Leuchte nicht in der Nähe von brennbaren Materialien oder in Bereichen mit eingeschränkter Luftzirkulation montiert wird.
Unsachgemäße Verkabelung oder Kurzschluss
Stellen Sie sicher, dass die Polarität korrekt eingehalten wurde: Schwarz (Phase) an Schwarz, Weiß (Neutral) an Weiß und Grün (Erde) an Grün. Verwenden Sie nur UL-anerkannte Verbinder.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten.
- Sicherstellen, dass die Anschlussdose für feuchte Standorte (wet location rated) geeignet ist.
- UL-anerkannte Kabelverbinder bereithalten.
- Prüfen, ob die Erdung gemäß NEC-Vorschriften möglich ist.
- Sicherstellen, dass die Linse vor der Montage sauber ist.
Technische Daten in der Praxis
- Wet location rated J-Box
- Die verwendete Anschlussdose muss für den Einsatz in feuchten Umgebungen zertifiziert sein.
Abbildungen und Diagramme

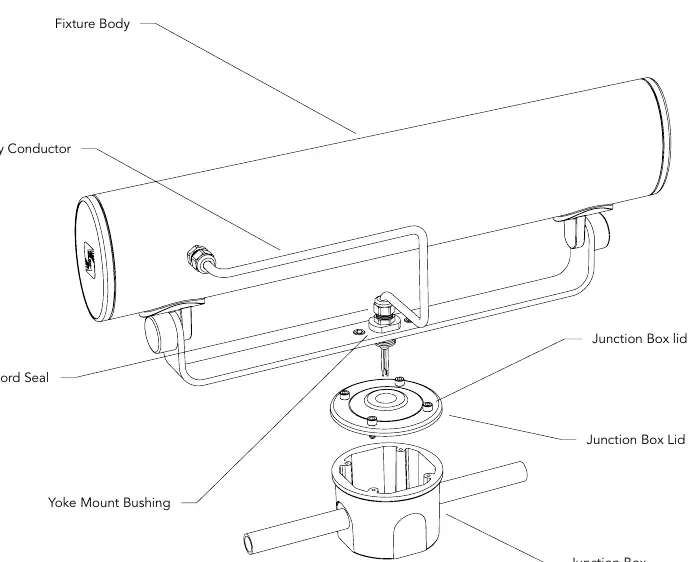

- Die Abbildung zeigt die Explosionszeichnung der Montagekomponenten: Leuchtenkörper, Kabeldichtung, Yoke-Montagebuchse, Anschlussdosendeckel mit Schrauben und die Anschlussdose selbst.
Modellkompatibilität
- Nur für die Installation oberhalb des Bodens (above grade) geeignet.
- Erfordert eine bauseitige Anschlussdose, die für feuchte Standorte zugelassen ist.
