Installationsanleitung für Vista 1050WM Linear LED-Flutlicht

Wichtige Informationen aus der Anleitung

Das Vista 1050WM Linear LED-Flutlicht ist für die Installation über dem Boden (above grade) vorgesehen. Die Installation muss gemäß dem National Electrical Code (NEC) und den örtlichen Vorschriften durch qualifiziertes Personal erfolgen. Die Leuchte kann im Betrieb heiß werden, daher ist bei der Standortwahl Vorsicht geboten. Eine regelmäßige Wartung, insbesondere die Reinigung der Linse von Schmutz, Staub, Blättern und Mineralablagerungen, wird empfohlen, um die Effizienz zu gewährleisten.

Montage an Unterputzdosen (4-0 Box)

Für die Montage an einer Unterputzdose (4-0 Box) gehen Sie wie folgt vor:

1. Schalten Sie die Stromversorgung am Sicherungskasten aus.
2. Bestimmen Sie, welche der vier Befestigungslöcher an der Wandmontageplatte verwendet werden sollen.
3. Installieren Sie zwei 8-32 Befestigungsschrauben durch die Wandmontageplatte und die 4-0 Dichtung in die ungenutzten Löcher. Befestigen Sie diese mit zwei Unterlegscheiben und 8-32 Sechskant-Abstandshaltern. Handfest anziehen.
4. Führen Sie die Lastleiter der Leuchte in die Unterputzdose.
5. Befestigen Sie die Wandmontageplatte mit den verbleibenden zwei 8-32 Schrauben an der Dose.

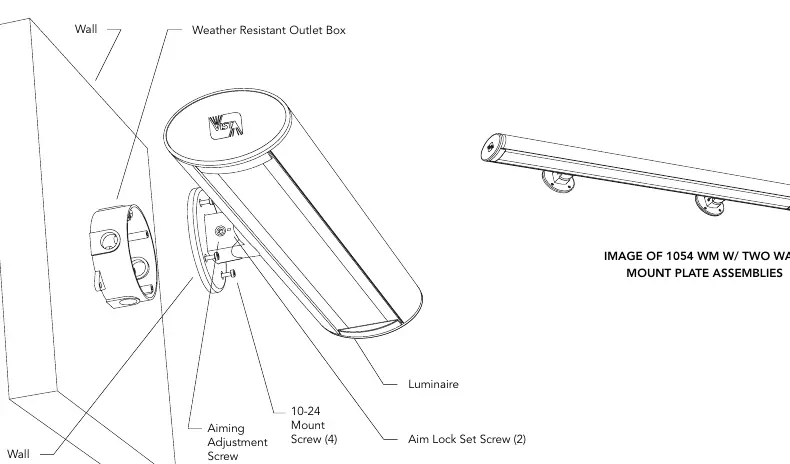

Montage an wetterfesten Anschlussdosen

Für die Montage an einer wetterfesten Anschlussdose (4-Zoll-Durchmesser, 3,5-Zoll-Lochkreis) gehen Sie wie folgt vor:

1. Schalten Sie die Stromversorgung am Sicherungskasten aus.
2. Führen Sie die Lastleiter der Leuchte in die wetterfeste Anschlussdose.
3. Befestigen Sie die Wandmontageplatte mit vier 10-24 Befestigungsschrauben an der wetterfesten Anschlussdose.

Verdrahtung und Anschluss

Verwenden Sie für alle Verbindungen UL-anerkannte Kabelverbinder und NEC-konforme Verdrahtungsmethoden. Beachten Sie die Polarität:

• Versorgung (+) an Last (schwarz)
• Versorgung (-) an Last (weiß)
• Versorgung (Erde) an Last (grün)

Bei Verwendung einer 0-10V-Dimmung:

• Dimm-Versorgung (+) an Dimm-Last (lila)
• Dimm-Versorgung (-) an Dimm-Last (grau)

Ausrichtung und Wartung

Die Leuchte kann so montiert werden, dass die Beleuchtungsrichtung nach oben oder unten zeigt. Der Neigungswinkel kann um bis zu +/- 15 Grad von der Horizontalen eingestellt werden:

1. Lösen Sie die Ausrichtungsschraube, stellen Sie den gewünschten Winkel ein und ziehen Sie die Schraube wieder fest.
2. Sichern Sie die Einstellung, indem Sie die zwei Feststellschrauben an beiden Seiten der Wandmontageplatte festziehen.
3. Schalten Sie die Stromversorgung ein und prüfen Sie die Funktion.
