Installationsanleitung für Vista 1050KM Linear LED-Flutlicht

Wichtige Informationen zur Installation

Das Vista 1050KM Linear LED-Flutlicht muss gemäß dem National Electrical Code (NEC) und den geltenden örtlichen Vorschriften installiert und geerdet werden. Das Gerät ist ausschließlich für die Installation über dem Boden (above grade) UL-gelistet. Verwenden Sie für alle elektrischen Verbindungen ausschließlich UL-zertifizierte Kabelverbinder.

Sicherheitshinweis: Die Leuchte kann im Betrieb heiß werden. Berücksichtigen Sie dies bei der Wahl des Montageortes.

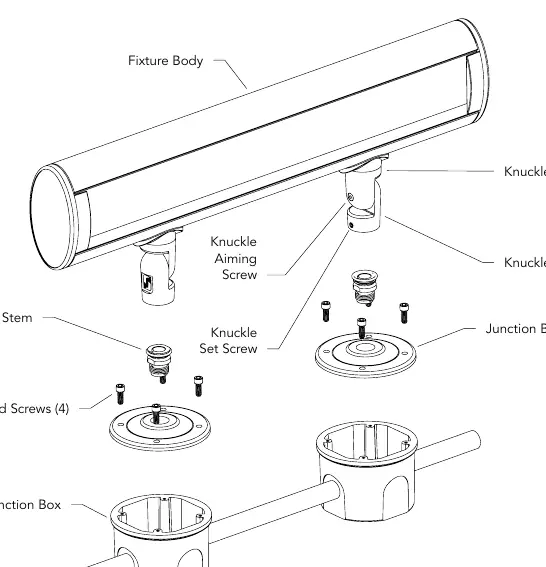

Montage des Flutlichts

1. Stellen Sie sicher, dass die Stromzufuhr am Sicherungskasten vollständig unterbrochen ist, bevor Sie mit der Installation oder Wartung beginnen.
2. Schrauben Sie den SS Knuckle Stem (Gelenkschaft) vollständig in den Deckel der Anschlussdose (Junction Box Lid).
3. Lösen Sie die Knuckle Aiming Screw (Ausrichtungsschraube) und drehen Sie den Gelenkschaft so, dass er mit dem SS Knuckle Stem ausgerichtet ist.
4. Führen Sie die Zuleitungen der Leuchte in eine für Feuchträume geeignete Anschlussdose (bauseits) ein. Verbinden Sie die bauseitigen Zuleitungen mit den Leuchtenleitungen unter Beachtung der Polarität: Schwarz an Schwarz (Phase), Weiß an Weiß (Neutral) und Grün an Grün (Erde). Verwenden Sie zugelassene Verkabelungsmethoden.
5. Befestigen Sie den Deckel der Anschlussdose mit den entsprechenden Schrauben an der Anschlussdose.
6. Positionieren Sie den Knuckle Stem über dem SS Knuckle Stem und arretieren Sie ihn mit der Knuckle Set Screw (Feststellschraube).
7. Richten Sie die Leuchte wie gewünscht aus und ziehen Sie die Ausrichtungsschrauben fest an.
8. Schalten Sie die Stromzufuhr ein und prüfen Sie die Leuchte auf ordnungsgemäße Funktion.

Wartung

Um einen ordnungsgemäßen Betrieb und die Effizienz der Leuchte zu gewährleisten, muss die Linse sauber und frei von Schmutz, Staub, Blättern, Abfällen und mineralischen Ablagerungen durch Wasser gehalten werden. Ein regelmäßiger Wartungsplan wird empfohlen.
