Bedienungsanleitung für Wärmepumpe Viessmann Vitocal 150-A / 151-A
Umfassende Bedienungsanleitung für die Luft/Wasser-Wärmepumpen Viessmann Vitocal 150-A und 151-A. Erfahren Sie alles über die Bedienung des 7-Zoll Touchdisplays, die Einrichtung von Zeitprogrammen, Energieeinstellungen, Wartungshinweise...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Vitocal 150-A / 151-A ist eine Luft/Wasser-Wärmepumpe, die über ein 7-Zoll Farb-Touchdisplay oder die ViCare App bedient wird. Sie steuert Heizung, Kühlung und Warmwasserbereitung. S. 1, 26
Wichtigste Schritte
- Raumtemperatur einstellen S. 36
- Warmwasserbereitung einstellen S. 42
Erste Inbetriebnahme
- Die Erstinbetriebnahme muss durch einen Fachbetrieb erfolgen. S. 21
Probleme und Lösungen
Räume zu kalt
Sicherung prüfen, Einstellungen (Zeitprogramm, Heizkennlinie) korrigieren.
S. 62Wartung und Reset
- Werkseitige Einstellung wiederherstellen S. 53, 54
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Umgebungstemperatur Aufstellraum | 0 °C bis +35 °C | Zulässiger Temperaturbereich für den Aufstellraum. | S. 22 |
Wo es im PDF steht
- Sicherheitshinweise S. 3, 4, 5, 6
- Bedienung S. 24, 25, 26, 27
- Was ist zu tun? S. 62, 63, 64, 65
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung richtet sich an den Anlagenbetreiber der Luft/Wasser-Wärmepumpen Vitocal 150-A und 151-A. Sie enthält wichtige Sicherheitshinweise, insbesondere zum Umgang mit dem brennbaren Kältemittel R290 (Propan) und dem definierten Schutzbereich um die Außeneinheit. Die Anlage ist für den häuslichen Gebrauch bestimmt und wird über ein 7-Zoll Farb-Touchdisplay oder die ViCare App gesteuert.
Sicherheitshinweise
Die Außeneinheit enthält das brennbare Kältemittel R290. In unmittelbarer Umgebung der Außeneinheit ist ein Schutzbereich definiert, in dem keine Zündquellen (offene Flammen, Funken, elektrische Geräte) vorhanden sein dürfen. Öffnungen wie Fenster, Türen oder Lichtschächte sind in diesem Bereich zu vermeiden.
Bedienung der Anlage
Die Regelung erfolgt über das integrierte 7-Zoll Farb-Touchdisplay. Alternativ kann die Anlage über die ViCare App bedient werden, sofern eine WLAN-Verbindung besteht. Der Status der Anlage wird durch einen Leuchtstreifen (Lightguide) angezeigt:
- Dauerhaftes Leuchten: Display ist aktiv.
- Schnelles Blinken: Störung liegt vor.
- Langsames Pulsieren: Standby-Modus.
Einstellungen
Raumbeheizung und Raumkühlung
Sie können für jeden Heiz-/Kühlkreis individuelle Zeitprogramme und Temperaturniveaus (Reduziert, Normal, Komfort) festlegen. Die Heizkennlinie kann angepasst werden, um die Vorlauftemperatur optimal an die Außentemperatur anzupassen.
Warmwasserbereitung
Die Warmwassertemperatur und Zeitprogramme für die Warmwasserbereitung sowie die Zirkulationspumpe können separat eingestellt werden. Eine Hygienefunktion zur Erhöhung der Trinkwasserhygiene ist ebenfalls verfügbar.
Energiecockpit
Das Energiecockpit bietet eine grafische Übersicht über die energetische Situation der Wärmepumpe, einschließlich Stromverbrauch und erzeugter thermischer Energie.

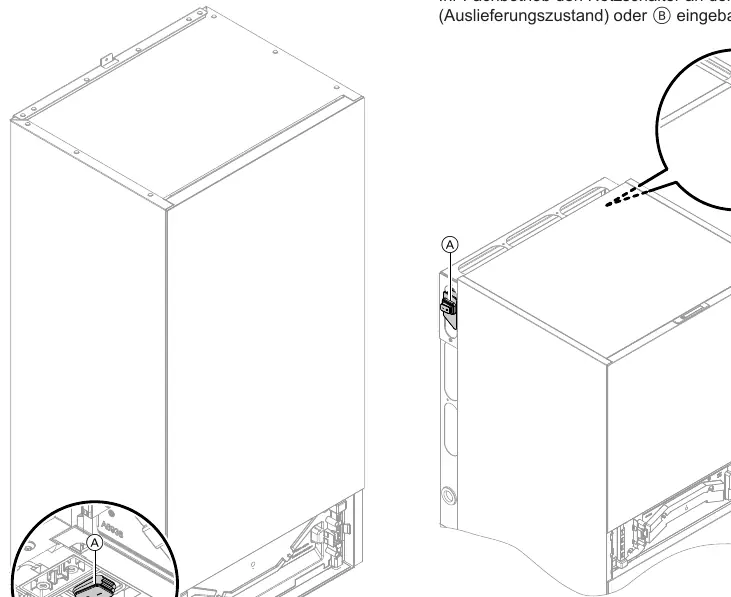

Fehlerbehebung
Bei Problemen bietet die Anleitung konkrete Lösungsansätze:
- Räume zu kalt: Sicherung prüfen, Einstellungen (Zeitprogramm, Heizkennlinie) kontrollieren, Brennstoffvorrat bei externen Wärmeerzeugern prüfen.
- Kein warmes Wasser: Warmwasserbereitung freigeben, Einstellungen prüfen.
- Bedienung gesperrt: Sperre über das Einstellungsmenü aufheben.
Instandhaltung
Die Oberfläche der Bedieneinheit sollte nur mit einem Mikrofasertuch gereinigt werden. Die regelmäßige Wartung durch einen Fachbetrieb ist gesetzlich vorgeschrieben und notwendig, um die Betriebssicherheit und Effizienz der Anlage zu gewährleisten.
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
Räume zu kalt
Sicherung prüfen, Raumbeheizung einschalten, Einstellungen (Zeitprogramm, Heizkennlinie) korrigieren, Brennstoffvorrat bei externen Wärmeerzeugern prüfen.
Kein warmes Wasser
Warmwasserbereitung freigeben, Einstellungen prüfen, Brennstoffvorrat bei externen Wärmeerzeugern prüfen.
Bedienung gesperrt
Sperre über das Einstellungsmenü mit dem Passwort (werkseitig 'viessmann') aufheben.
Vor der Verwendung
- Sicherstellen, dass die Umgebungstemperatur im Aufstellraum zwischen 0 °C und +35 °C liegt.
- Sicherstellen, dass keine Zündquellen im Schutzbereich der Außeneinheit vorhanden sind.
- Fachbetrieb für die Erstinbetriebnahme und Einweisung kontaktieren.
- WLAN-Verbindung für die Nutzung der ViCare App einrichten (optional).
Technische Daten in der Praxis
- SPF (Seasonal Performance Factor)
- Jahresarbeitszahl, gibt die Effizienz der Wärmepumpe über das Jahr an.
- SEER (Seasonal Energy Efficiency Ratio)
- Jährliche Energieeffizienz für den Kühlbetrieb.
Abbildungen und Diagramme
- Schutzbereich um die Außeneinheit (S. 10-17)
- Bedienung des Touchdisplays (S. 27)
- Energiecockpit-Anzeige (S. 35)

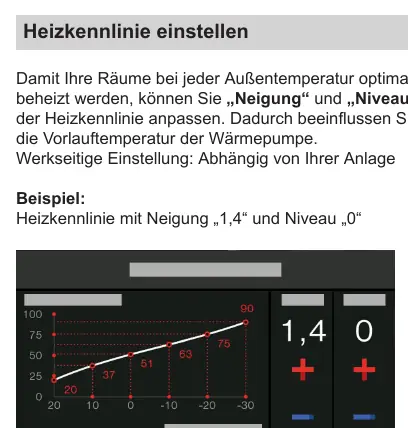

- Heizkennlinie (S. 40, 75)
Modellkompatibilität
- Gleichzeitige Raumbeheizung und Raumkühlung ist bei Anlagen mit separatem Pufferspeicher nicht möglich.
- Raumkühlung ist bei Anlagen mit Heizwasser-Pufferspeicher mit integrierter Trinkwassererwärmung nicht möglich.
