Technische Daten und Installationsanleitung für Viessmann Vitocal 100-WA Wärmepumpe
Detaillierte technische Daten, Installationshinweise, Schaltpläne und Wartungsanforderungen für die Viessmann Vitocal 100-WA Wasser-Wasser-Wärmepumpe. Erfahren Sie alles über Anschluss, Inbetriebnahme und Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument richtet sich an lizenzierte Fachkräfte und enthält technische Daten sowie Installationsanweisungen für die Viessmann Vitocal 100-WA Wasser-Wasser-Wärmepumpe. Die Einhaltung der Installationsvorgaben ist für die Garantie und den sicheren Betrieb unerlässlich. Halten Sie bei Ersatzteilbestellungen stets die 16-stellige Seriennummer vom Typenschild bereit.
Produktbeschreibung
Die Vitocal 100-WA ist eine zweistufige Kompakt-Wärmepumpe für Heiz- und Kühlbetrieb sowie zur Warmwasserbereitung. Sie ist für den Betrieb in offenen oder geschlossenen Kreisläufen geeignet und verfügt über einen integrierten Desuperheater zur Warmwassererzeugung.
Aufstellraum
Das Gerät muss in einem beheizten Innenraum in der Nähe eines Bodenablaufs installiert werden. Die Raumtemperatur darf 15°C (60°F) nicht unterschreiten. Eine Installation in der Nähe einer Außenwand wird empfohlen, um den Anschluss an die Erdwärmesonde zu erleichtern.
Installation und Anschlüsse
- Rohrleitungen: Alle Rohrleitungen müssen mit Hängern gestützt werden; das Gewicht darf nicht auf dem Gerät lasten. Verwenden Sie bei der Montage der Anschlüsse die Zwei-Schlüssel-Methode, um interne Schäden zu vermeiden.
- Ductwork: Die Luftkanäle müssen gemäß ACCA Manual D ausgelegt sein. Vermeiden Sie den Betrieb während der Bauphase, da Staub das System und die Luftspule dauerhaft beschädigen kann.
- Elektroinstallation: Die Installation muss durch einen lizenzierten Elektriker gemäß den nationalen und lokalen Vorschriften (NEC/CEC) erfolgen. Achten Sie auf korrekte Erdung und Phasenbelegung.
Systembetrieb
Geschlossene Kreisläufe
In geschlossenen Systemen muss zwingend ein Frostschutzmittel (mindestens 25% Propylenglykol) verwendet werden, um Frostschäden zu vermeiden. Die Durchflussraten müssen den projektspezifischen Anforderungen entsprechen.
Offene Kreisläufe
Bei offenen Systemen ist die Wasserqualität entscheidend. Ein 18-20 Mesh-Filter wird empfohlen, um Ablagerungen im Wärmetauscher zu verhindern. Die Wasserqualität muss regelmäßig geprüft werden, um Korrosion und Ablagerungen zu vermeiden.
Wartung
Informieren Sie den Gebäudebesitzer über die Notwendigkeit regelmäßiger Wartung, insbesondere den Austausch von Luftfiltern. Bei offenen Systemen ist die Überwachung der Wasserqualität (pH-Wert, Mineralgehalt) essenziell für die Langlebigkeit des cupro-nickel Wärmetauschers.
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
System friert ein
Sicherstellen, dass im geschlossenen Kreislauf jederzeit mindestens 25% Propylenglykol-Frostschutzmittel vorhanden sind.
Schlechte Systemleistung oder Luftgeräusche
Überprüfen, ob die Luftkanäle unterdimensioniert sind oder ob das System während der Bauphase lief (Verschmutzung der Luftspule).
Fehlermeldungen oder Abschaltung
Bei offenen Systemen den Filter auf Verschmutzung prüfen und die Wasserqualität gemäß den Spezifikationen (pH 7-9) kontrollieren.
Vor der Verwendung
- Seriennummer vom Typenschild für die Registrierung und Ersatzteilbestellung notieren.
- Aufstellraum auf Mindesttemperatur (15°C) prüfen.
- Sicherstellen, dass alle Rohrleitungen mit Hängern gestützt sind (keine Last auf dem Gerät).
- Frostschutzgehalt bei geschlossenen Systemen prüfen (min. 25%).
- Wasserqualität bei offenen Systemen testen (pH-Wert, Härte, Mineralien).
Technische Daten in der Praxis
- Heating Capacity
- Heizleistung in MBH/kW, abhängig vom Modell.
- Cooling Capacity
- Kühlleistung in MBH/kW, abhängig vom Modell.
Abbildungen und Diagramme

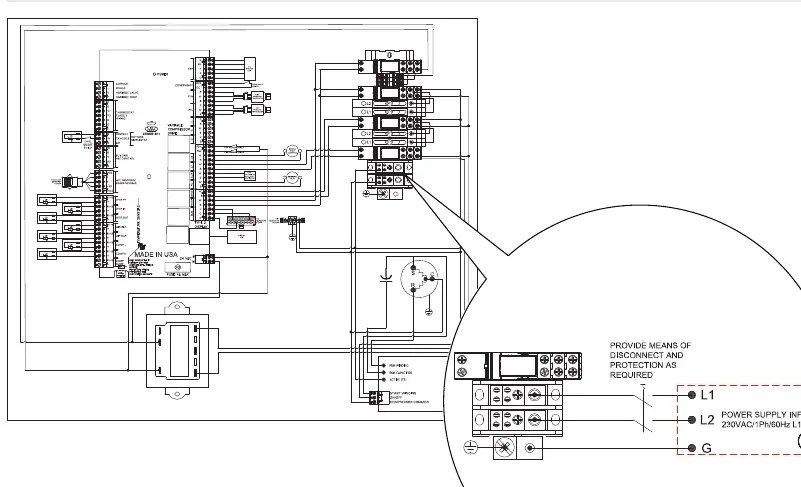

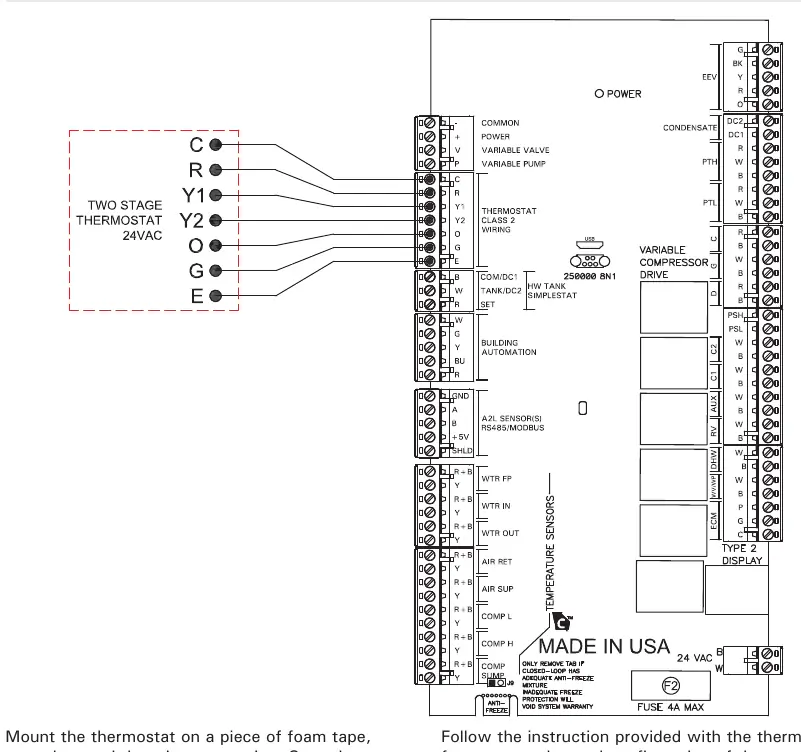

- Die Schaltpläne (Seiten 18-27) zeigen die spezifische Verkabelung für die verschiedenen Modelle und Spannungen (208V/230V).

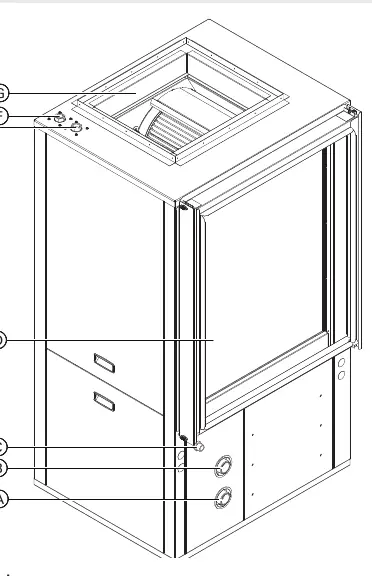

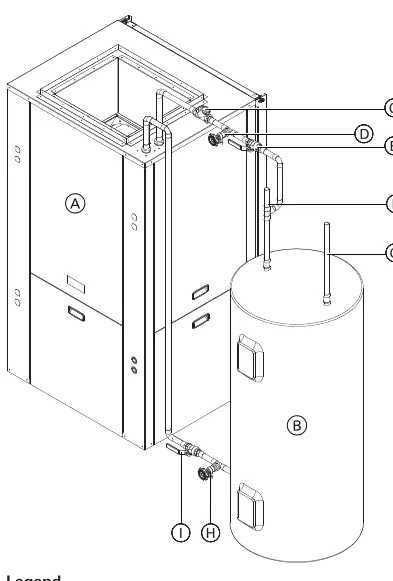

- Die Piping-Diagramme (Seiten 6, 10, 16) zeigen den korrekten Anschluss an den Warmwasserspeicher und die Grundwasser-Schleife.
Modellkompatibilität
