Installationsanleitung für Brennerdichtungen Viessmann Vitodens 100-W

Wichtige Informationen aus der Anleitung

Diese Installationsanleitung richtet sich ausschließlich an lizenzierte Fachhandwerker für Heizungstechnik. Sie beschreibt den Austausch und die korrekte Montage von Brennerdichtungen für verschiedene Viessmann-Heizkesselmodelle. Eine unsachgemäße Installation kann zu Abgasleckagen führen.

Sicherheit und Installationsanforderungen

Vor Beginn der Arbeiten müssen folgende Sicherheitsmaßnahmen zwingend eingehalten werden:

• Schalten Sie die Hauptstromversorgung zum Gerät aus.
• Schließen Sie das Hauptbrennstoffabsperrventil zum Kessel.
• Treffen Sie Vorkehrungen, um eine versehentliche Aktivierung von Strom oder Brennstoff während der Wartungsarbeiten zu verhindern.
• Verwenden Sie ausschließlich Original-Ersatzteile von Viessmann.

Installation der Brennerdichtungen

Die Brennerdichtungen müssen mit der korrekten Ausrichtung installiert werden. Eine fehlerhafte Montage kann zu gefährlichen Abgasleckagen führen. Achten Sie bei der Montage auf die spezifischen Drehmomentvorgaben für das jeweilige Dichtungsmodell.

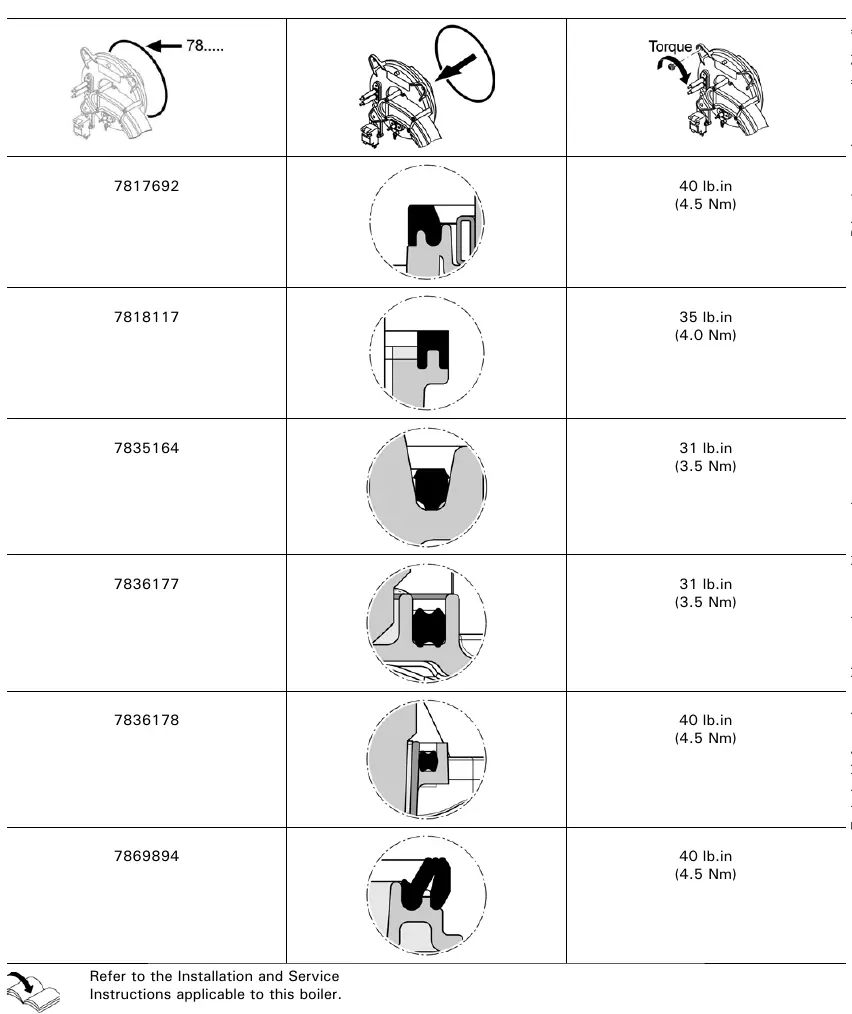

Technische Daten und Drehmomentvorgaben

Die Installation erfordert die Einhaltung spezifischer Drehmomentwerte, um eine sichere Abdichtung zu gewährleisten. Die Werte variieren je nach Dichtungstyp (identifizierbar über die Teilenummer):

• 7817185: 4.5 Nm (40 lb.in)
• 7817692: 4.5 Nm (40 lb.in)
• 7818117: 4.0 Nm (35 lb.in)
• 7835164: 3.5 Nm (31 lb.in)
• 7836177: 3.5 Nm (31 lb.in)
• 7836178: 4.5 Nm (40 lb.in)
• 7869894: 4.5 Nm (40 lb.in)
