Montage- und Serviceanleitung für Warmwasser-Wärmepumpe Viessmann Vitocal 060-A
Schnelle Anleitung zur Montage, Inbetriebnahme, Wartung und Fehlerbehebung der Warmwasser-Wärmepumpe Viessmann Vitocal 060-A. Enthält wichtige Sicherheitshinweise, Installationsschritte und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Montage- und Serviceanleitung richtet sich ausschließlich an autorisierte Fachkräfte. Sie enthält alle notwendigen Informationen für die fachgerechte Installation, Inbetriebnahme, Wartung und Instandsetzung der Warmwasser-Wärmepumpe Vitocal 060-A (Typ T0E-ze). Das Gerät ist ausschließlich für die Trinkwassererwärmung in geschlossenen Heizsystemen vorgesehen.
Sicherheitshinweise
Die Arbeiten am Kältekreis dürfen nur von zertifiziertem Fachpersonal durchgeführt werden. Das verwendete Kältemittel R1234ze ist schwer entflammbar (Sicherheitsklasse A2L). Vor Arbeiten am Gerät ist dieses spannungsfrei zu schalten und gegen Wiedereinschalten zu sichern. Heiße Oberflächen und Medien können Verbrennungen verursachen.

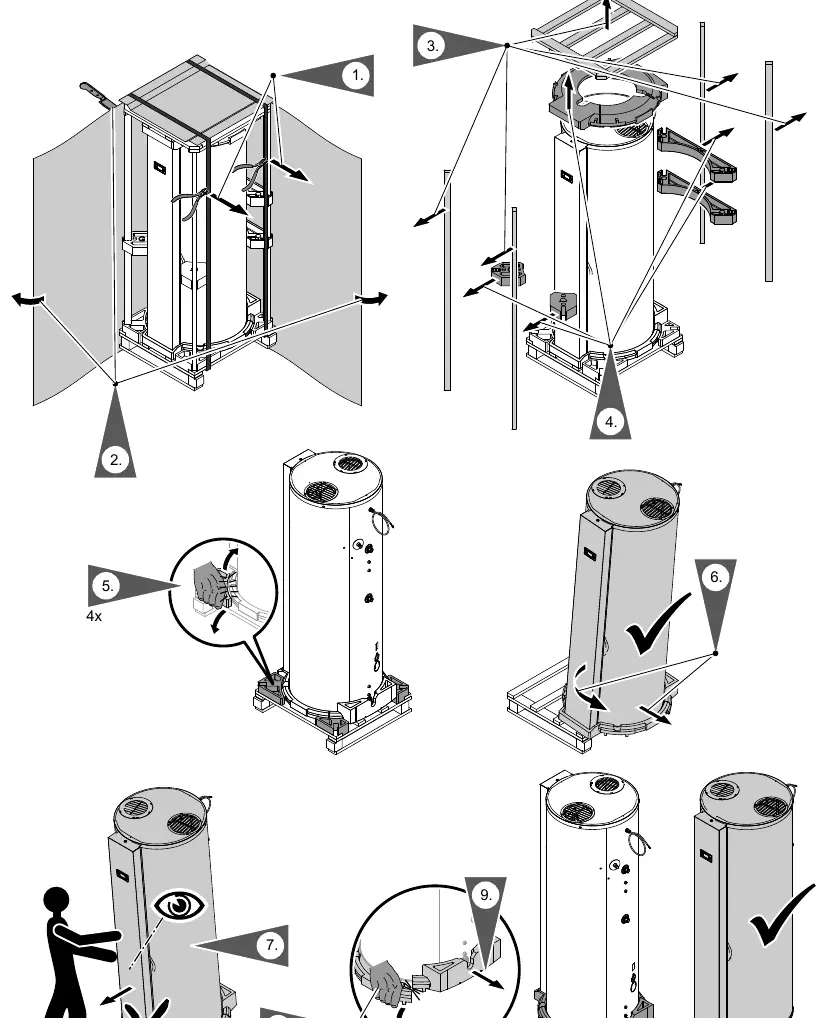

Montage und Aufstellung
Der Aufstellraum muss trocken, frostsicher und ausreichend belüftet sein. Das Gerät darf nicht in Räumen mit offenen Zündquellen aufgestellt werden. Bei Umluftbetrieb ist ein Raumvolumen von mindestens 20 m³ erforderlich. Die Ansaugluft muss frei von Verunreinigungen durch Halogenkohlenwasserstoffe sein. Zur Vermeidung von Körperschallübertragung sollte das Gerät nicht auf Holzbalkendecken aufgestellt werden.
Trinkwasseranschluss
Der Anschluss muss gemäß DIN 1988, DIN 4753 und EN 806 erfolgen. Eine Sicherheitsgruppe nach DIN 1988 (DN 15, 1 MPa) ist am Kaltwasseranschluss zwingend erforderlich. Bei Temperaturen über 60 °C muss ein thermostatischer Mischautomat zum Verbrühungsschutz installiert werden.
Elektrischer Anschluss
Der Netzanschluss muss als fester Anschluss (3-adrige Leitung NYM) an einer separat abgesicherten Schuko-Steckdose (230 V/50 Hz) erfolgen. Die Absicherung darf maximal 16 A betragen. Alle aktiven Leiter müssen allpolig vom Netz getrennt werden können.

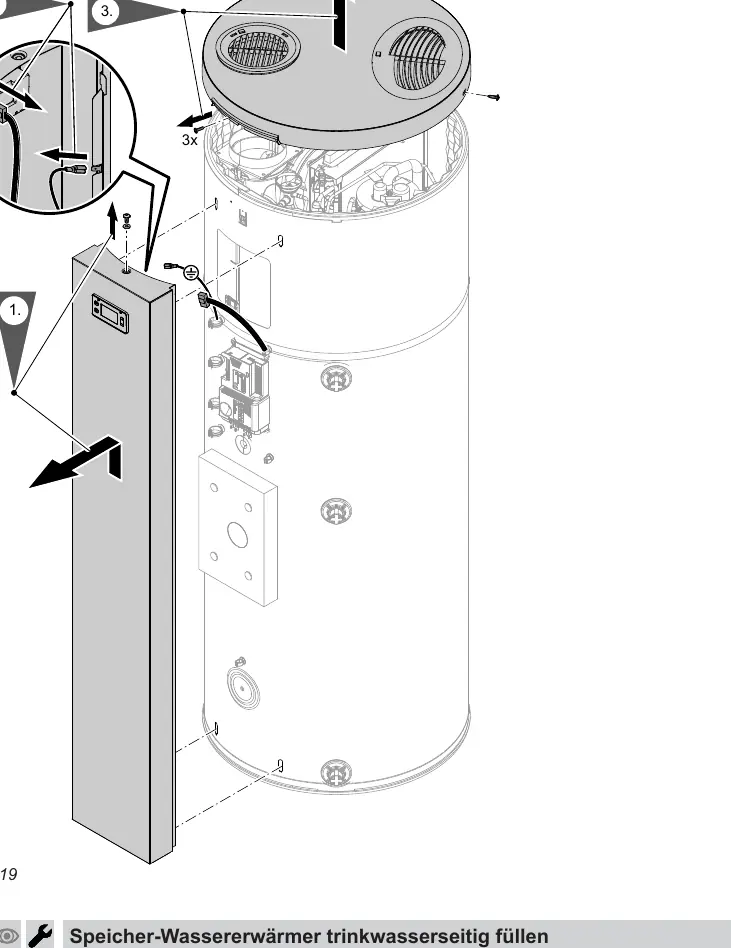

Inbetriebnahme und Wartung
Die Erstinbetriebnahme umfasst das Füllen des Speichers, die Prüfung des Sicherheitsventils, die Dichtheitsprüfung des Kältekreises sowie die Funktionsprüfung der Magnesium-Schutzanode. Eine jährliche Funktionsprüfung der Anode wird empfohlen. Der Verdampfer sollte regelmäßig gereinigt werden.
Diagnose und Störungsbehebung
Das Bedienteil zeigt Störungen über Fehlercodes an (z. B. ER 1 für Sicherheitshochdruckschalter, ER 2 für Sicherheitstemperaturbegrenzer). Meldungen können durch gleichzeitiges Drücken der Tasten Menü und OK für 3 Sekunden quittiert werden.
Technische Daten
Das Gerät verfügt über einen emaillierten Speicher mit 178 Litern Inhalt. Der zulässige Betriebsdruck beträgt 10 bar. Die Einsatzgrenzen für die Lufteintrittstemperatur liegen zwischen -5 °C und +35 °C.
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
ER 1: Sicherheitshochdruckschalter hat ausgelöst
Überdruck im Kältekreis. Netzspannung aus- und wieder einschalten.
ER 2: Sicherheitstemperaturbegrenzer hat ausgelöst
Überhitzung des Speichers. Für Warmwasserentnahme sorgen und Begrenzer entriegeln.
ER 3-6: Sensorfehler
Kurzschluss oder Unterbrechung der Temperatursensoren. Widerstandswert prüfen, ggf. Sensor austauschen.
ER 9: Ungewöhnlich lange Dauer der Trinkwassererwärmung
Wärmepumpe, Elektro-Heizeinsatz-EHT und Dichtheit prüfen.
Vor der Verwendung
- Raumvolumen prüfen (mind. 20 m³ für Umluftbetrieb).
- Aufstellraum auf Trockenheit und Frostsicherheit prüfen.
- Kondenswasserablauf auf freien Durchgang prüfen.
- Sicherheitsgruppe nach DIN 1988 am Kaltwasseranschluss installiert?
- Elektrischen Anschluss (230V) und Absicherung (max. 16A) prüfen.
- Speicher-Wassererwärmer vollständig befüllen und entlüften.
Technische Daten in der Praxis
- Kältemittel R1234ze
- Umweltfreundliches Kältemittel, schwer entflammbar (A2L).
- Speicherinhalt 178 l
- Nenninhalt des integrierten emaillierten Speichers.
- Einsatzgrenzen -5 bis +35 °C
- Zulässiger Temperaturbereich der Lufteintrittstemperatur.
- Max. Betriebsdruck 10 bar
- Maximal zulässiger Druck im Trinkwasserspeicher.
Abbildungen und Diagramme
- Abb. 6: Übersicht der Anschlüsse (Luftaustritt, Lufteintritt, Wasseranschlüsse).
- Abb. 17: Trinkwasserseitiges Anschlussschema mit Sicherheitsgruppe.
- Abb. 31: Elektrisches Anschluss- und Verdrahtungsschema.
- Abb. 32/33: Netzversorgung mit/ohne Signal Hoch-/Niedertarif.
Modellkompatibilität
- Nicht in Räumen mit offenen Zündquellen aufstellen.
- Nicht auf Holzbalkendecken aufstellen.
- Nicht gemeinsam mit raumluftabhängigen Feuerstätten betreiben.
