Installations-, Service- und Bedienungsanleitung für Viessmann Vitocal 100-AW AM2V...
Umfassender Leitfaden für die Installation, Wartung und Bedienung der Viessmann Vitocal 100-AW AM2V Wärmepumpe. Enthält Anweisungen zur Montage, elektrischen Anschlüssen, Fehlerbehebung und Konfiguration.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung richtet sich an den Heizungsfachmann und enthält wichtige Sicherheitsanweisungen für die Installation, Wartung und den Betrieb der Vitocal 100-AW AM2V Wärmepumpe. Das Gerät verwendet das brennbare Kältemittel R32, weshalb bei der Arbeit am Kältekreislauf besondere Sicherheitsvorkehrungen (z. B. Belüftung, Vermeidung von Zündquellen) zwingend erforderlich sind. Die Installation muss von einem lizenzierten Fachbetrieb durchgeführt werden.
Produktbeschreibung
Die Vitocal 100-AW AM2V ist eine Luft-Wasser-Wärmepumpe, die aus einer Innen- und einer Außeneinheit besteht. Sie dient zum Heizen und Kühlen von Gebäuden sowie zur Warmwasserbereitung. Das System wird über eine integrierte Steuerung in der Inneneinheit geregelt.
Installation der Inneneinheit
Die Inneneinheit ist für die Wandmontage in einem beheizten Innenraum vorgesehen. Achten Sie auf ausreichende Serviceabstände (12 Zoll seitlich, 20 Zoll oben, 39 Zoll vorne). Die Montage erfolgt an einer tragfähigen Wand. Die hydraulischen Anschlüsse müssen spannungsfrei und mit neuen Dichtungen erfolgen. Ein Sicherheitsventil ist zwingend zu installieren.
Installation der Außeneinheit
Die Außeneinheit muss im Freien auf einer festen Struktur (Betonplatte, Montagegestell) installiert werden. Achten Sie auf gute Luftzirkulation und vermeiden Sie die Installation in Ecken oder unter Fenstern. Die Verbindung zur Inneneinheit erfolgt über eine 2-adrige, abgeschirmte 22 AWG Kommunikationsleitung.
Bedienung und Benutzeroberfläche
Die Steuerung erfolgt über das Display und den Navigationsdrehknopf. Verfügbare Modi sind Winter (Heizen + Warmwasser), Sommer (Kühlen + Warmwasser) und Standby (Frostschutz aktiv). Über das Menü können Zeitprogramme, Warmwassertemperaturen und Heizkurven individuell angepasst werden.
Wartung und Fehlerbehebung
Regelmäßige Wartung durch einen Fachbetrieb ist für einen effizienten Betrieb erforderlich. Bei Störungen zeigt das Display Fehlercodes an. Die Anleitung enthält eine detaillierte Tabelle zur Fehlerdiagnose und den entsprechenden Korrekturmaßnahmen für Innen- und Außeneinheit.
Technische Daten
Die technischen Daten für die verschiedenen Modelle (020028, 034043, 051078) finden Sie in den Tabellen am Ende der Anleitung. Diese umfassen elektrische Anforderungen, hydraulische Daten und Abmessungen.
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
Räume sind zu kalt
Überprüfen Sie, ob die Wärmepumpe eingeschaltet ist, die Heizkurve korrekt eingestellt ist und das Zeitprogramm für die Heizung aktiv ist.
Kein Warmwasser
Stellen Sie sicher, dass die Warmwasserbereitung im Zeitprogramm aktiviert ist und die Warmwassertemperatur korrekt eingestellt ist.
Fehlermeldung auf dem Display
Notieren Sie den Fehlercode und konsultieren Sie die Fehlercodetabelle in der Anleitung für spezifische Korrekturmaßnahmen.
Vor der Verwendung
- Stellen Sie sicher, dass die Installation von einem lizenzierten Fachmann durchgeführt wurde.
- Überprüfen Sie alle Wasseranschlüsse auf Dichtheit.
- Stellen Sie sicher, dass die Stromversorgung korrekt angeschlossen und geerdet ist.
- Prüfen Sie, ob das System entlüftet wurde.
- Stellen Sie sicher, dass die Kommunikationsleitung zwischen Innen- und Außeneinheit korrekt angeschlossen ist.
Technische Daten in der Praxis
- Heizleistung
- Die Kapazität der Wärmepumpe zur Erwärmung des Gebäudes, gemessen in MBH oder kW.
- Kühlleistung
- Die Kapazität der Wärmepumpe zur Kühlung des Gebäudes, gemessen in Tonnen oder kW.
- R32 Kältemittel
- Das verwendete brennbare Kältemittel; erfordert besondere Vorsicht bei Installation und Wartung.
Abbildungen und Diagramme

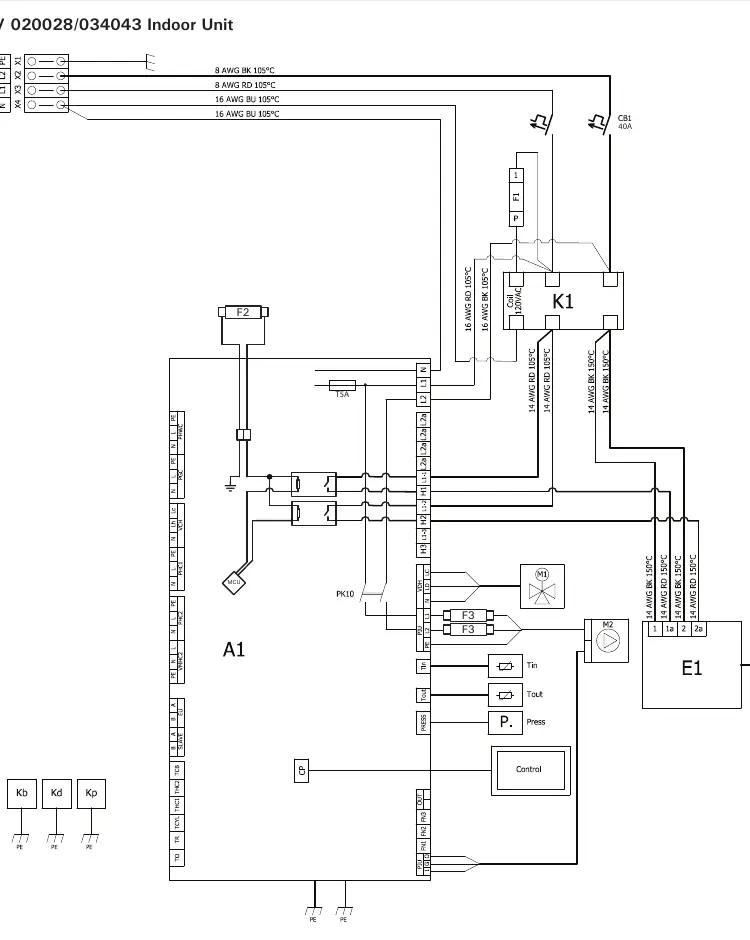

- Schaltpläne für Innen- und Außeneinheit zeigen die elektrischen Verbindungen.

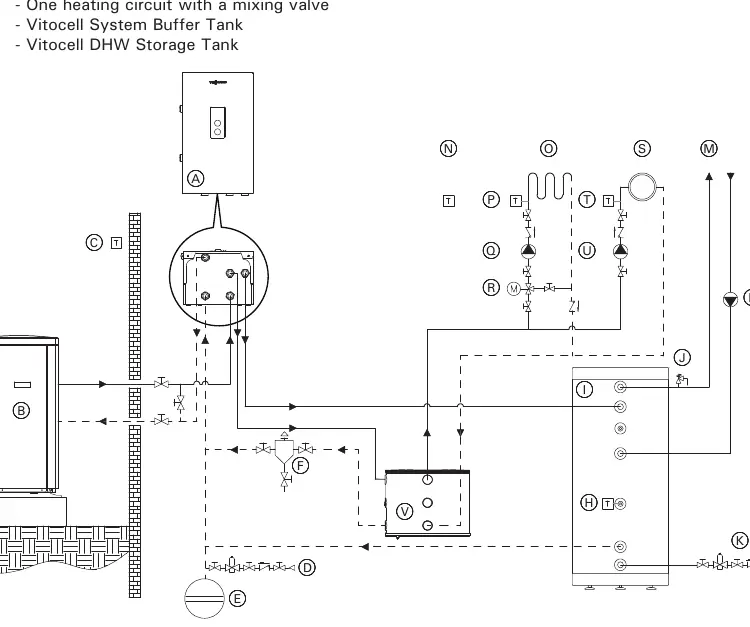

- Installationsbeispiele zeigen die Einbindung in geschlossene hydronische Systeme.
- Teilelisten unterstützen bei der Identifizierung von Ersatzteilen.
Modellkompatibilität
- Nur für geschlossene, nicht entlüftete hydronische Systeme geeignet.
- Erfordert ein 2-adriges, abgeschirmtes 22 AWG Kabel für die Kommunikation zwischen Innen- und Außeneinheit.
