Bedienungsanleitung für Viessmann 12XAK Bodenkonsole-Klimaanlage

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält technische Daten und Installationsrichtlinien für das Viessmann 12XAK Bodenkonsolen-System. Es ist für Fachpersonal konzipiert, das für die Installation, Wartung und den Betrieb des Klimasystems verantwortlich ist. Beachten Sie, dass die Stromversorgung der Inneneinheit über die Außeneinheit erfolgt und die Verkabelung den lokalen elektrischen Vorschriften (NEC/CEC) entsprechen muss.

Produktbeschreibung

Die 12XAK Bodenkonsole ist ein kanalloses Innengerät, das für eine effiziente Heizung und Kühlung konzipiert ist. Das System zeichnet sich durch einen leisen Betrieb, eine einfache Wartung durch leicht zu reinigende Filter und eine integrierte Mikroprozessorsteuerung aus. Es ist für den Einsatz in Einzel- oder Multi-Zonen-Systemen geeignet.

Installation und Montage

Für eine optimale Leistung und Luftzirkulation sind folgende Installationsschritte und Bedingungen zu beachten:

• Positionierung: Das Gerät sollte auf dem Boden an einer Wand montiert werden. Der Lufteinlass und -auslass dürfen nicht durch Möbel oder Vorhänge blockiert werden.

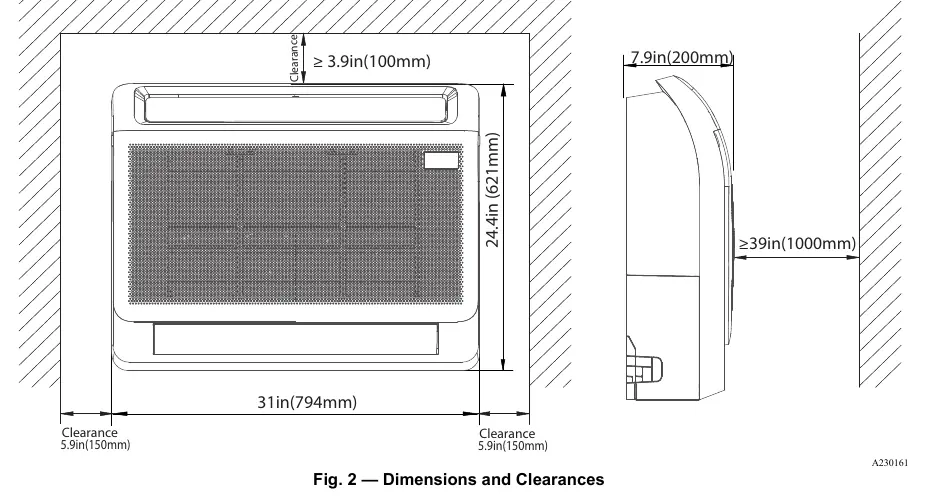

• Abstände: Halten Sie die in der Anleitung angegebenen Mindestabstände ein (siehe Abbildung 2), um eine korrekte Luftzirkulation zu gewährleisten.
• Nivellierung: Das Gerät muss in allen Ebenen waagerecht ausgerichtet sein.
• Montagehilfe: Nutzen Sie die mitgelieferte Montageschablone, um die Positionen für Verkabelung und Kältemittelleitungen zu markieren.

Elektrische Anschlüsse

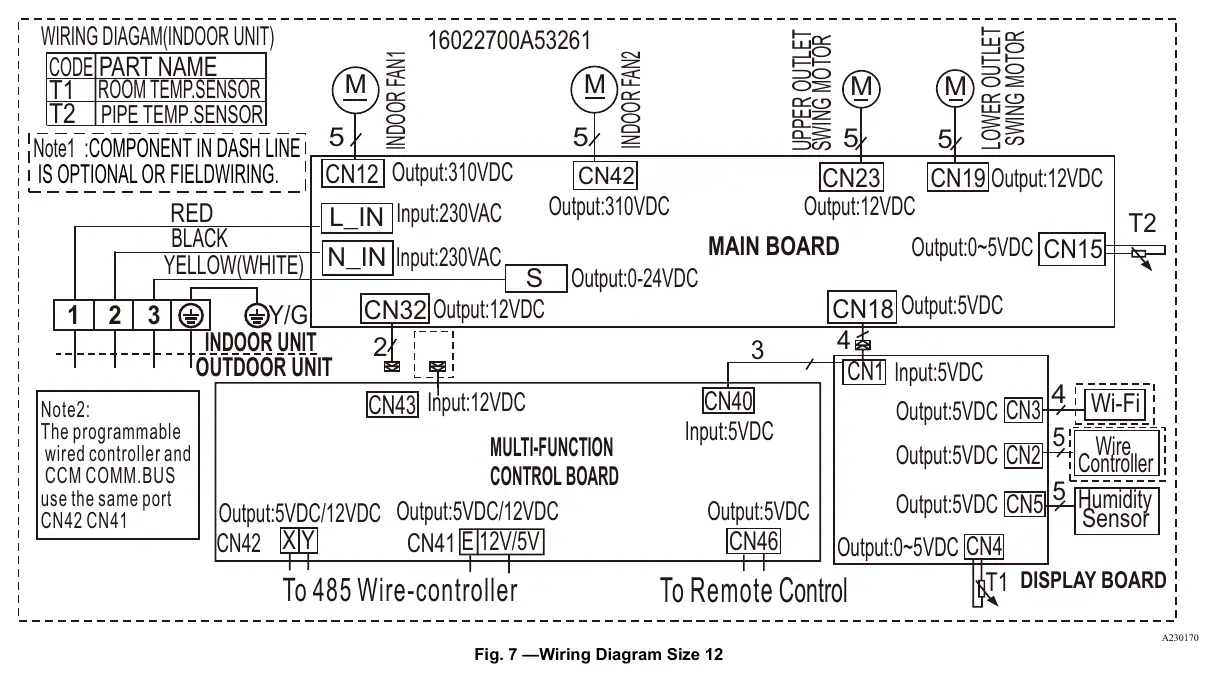

Die Hauptstromversorgung erfolgt über die Außeneinheit. Verwenden Sie 14/3-Litzenkabel mit Erdung und einer Isolierung für 600 Volt. Die Verkabelung zwischen Innen- und Außeneinheit ist polaritätsempfindlich. Bei Installationen in Bereichen mit hoher elektromagnetischer Belastung (EMF) kann ein abgeschirmtes 14/2-Kabel verwendet werden, wobei die Abschirmung nur an der Außeneinheit geerdet werden darf.

Steuerung und Betrieb

Das System wird standardmäßig mit einer drahtlosen Infrarot-Fernbedienung geliefert. Optional ist ein kabelgebundener Controller erhältlich. Die Steuerung ermöglicht Funktionen wie:

• Automatischer Neustart nach Stromausfall.
• Timer-Funktion für 24-Stunden-Betrieb.
• Entfeuchtungsmodus.
• Verschiedene Lüftergeschwindigkeiten (hoch, mittel, niedrig, automatisch).
• Heiz- und Kühlbetrieb mit automatischer Umschaltung.

Wartung und Instandhaltung

Die Wartung ist dank des einfachen Zugangs zu den Komponenten effizient gestaltet:

• Filter: Die Inneneinheit verfügt über leicht zu reinigende Filter.
• Selbstdiagnose: Das System führt kontinuierliche Prüfungen durch und zeigt Fehlermeldungen direkt am Gerät an.
• Reinigung: Die Außeneinheit ist so konstruiert, dass Schmutz sich an der Außenseite der Spule ansammelt, was eine schnelle Reinigung mit einem Druckschlauch ermöglicht.

Technische Daten

Das System 12XAK bietet eine Nennkapazität von 1 Tonne (12K). Die Stromversorgung beträgt 208/230V-1-60Hz. Die Luftstromraten variieren je nach Einstellung zwischen 265 und 441 CFM. Detaillierte Angaben zu Schalldruckpegeln, Abmessungen und elektrischen Spezifikationen finden Sie in den entsprechenden Tabellen der Anleitung.
