Wichtige Informationen aus der Anleitung

Dieses Dokument enthält technische Daten, Installationsanforderungen und Konfigurationsanweisungen für das Viessmann VITOCAL IND-D Kanalsystem. Es richtet sich an Fachpersonal für die Installation und Wartung. Vor der Inbetriebnahme müssen die elektrischen Anschlüsse, die Kanalinstallation und die Konfiguration des statischen Drucks gemäß den lokalen Vorschriften (NEC/CEC) überprüft werden.

Produktbeschreibung

Das VITOCAL IND-D ist ein kanalisierbares, kanalloses System, das für eine effiziente Klimatisierung einzelner Räume oder Zonen konzipiert ist. Es besteht aus einer Inneneinheit und einer passenden Außeneinheit. Das System zeichnet sich durch einen leisen Betrieb, eine integrierte Kondensatpumpe und eine mikroprozessorgesteuerte Regelung aus.

Installation und Abstände

Für eine ordnungsgemäße Funktion und Wartung müssen die in den Abbildungen 5 und 6 angegebenen Mindestabstände eingehalten werden. Dies betrifft insbesondere den Zugang zur Wartungsklappe, den Luftfilter und den Bereich für die Kondensatleitungen. Bei Installationen über einer festen Decke ist eine Revisionsöffnung erforderlich, die groß genug für den Ausbau der Einheit ist.

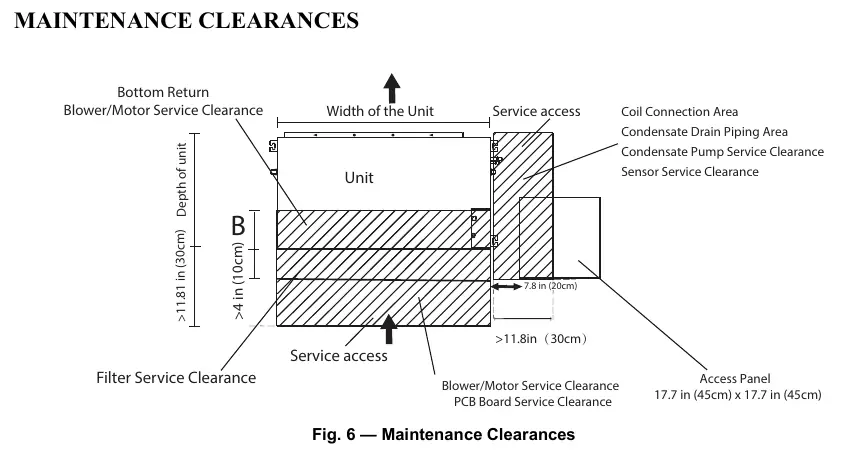

Wartungsabstände für die Inneneinheit
Wartungsabstände für die Inneneinheit

Elektrische Installation und Verdrahtung

Die Stromversorgung erfolgt über das Außengerät. Die Verdrahtung muss gemäß den nationalen und lokalen Elektrovorschriften dimensioniert werden. Bei elektromagnetischen Störungen in der Umgebung wird für die Kommunikationsleitung ein abgeschirmtes Kabel empfohlen, wobei die Schirmung nur am Außengerät geerdet werden darf. Detaillierte Schaltpläne für die verschiedenen Modellgrößen finden Sie in den Abbildungen 20, 21 und 22.

Konfiguration des externen statischen Drucks

Das System ermöglicht die manuelle Einstellung des statischen Drucks (SP1-SP4) oder die automatische Luftstromanpassung (AF).Vorgehensweise zur Konfiguration:

Menüauswahl am kabelgebundenen Controller
Menüauswahl am kabelgebundenen Controller
  1. Stellen Sie sicher, dass die Spule trocken ist (bei Bedarf 2 Stunden im FAN ONLY Modus laufen lassen).
  2. Prüfen Sie, ob alle Dämpfer geöffnet sind und der Luftfilter korrekt sitzt.
  3. Schalten Sie das Gerät aus.
  4. Drücken Sie die COPY-Taste am kabelgebundenen Controller für ca. 4 Sekunden.
  5. Verwenden Sie die "+" oder "-" Tasten, um zwischen SP (manuell) oder AF (automatisch) zu wählen.
  6. Bestätigen Sie die Auswahl mit CONFIRM.

Wartung und Fehlerbehebung

Das System verfügt über umfangreiche Selbstdiagnosefunktionen. Die Wartung der Außeneinheit wird durch abnehmbare Paneele erleichtert. Die Spulen können von innen mit einem Druckschlauch und Reinigungsmittel gereinigt werden. Bei Kommunikationsproblemen oder Fehlern bei der automatischen Luftstromanpassung sollten die Verkabelung und die Dämpferstellungen überprüft werden.

Herstellerinformationen

Viessmann Climate Solutions SE

Markenprofil

Praktische Hilfe

Typische Probleme

Kommunikationsstörungen

Bei Installationen in Bereichen mit hohen elektromagnetischen Feldern ein abgeschirmtes 14/2-Kabel verwenden und die Schirmung nur am Außengerät erden.

Fehler bei der automatischen Luftstromanpassung

Sicherstellen, dass alle Dämpfer geöffnet sind. Die automatische Anpassung darf nicht verwendet werden, wenn Booster-Lüfter oder HRV-Systeme im Kanal installiert sind.

Kondensat läuft nicht ab

Prüfen, ob die integrierte Kondensatpumpe korrekt angeschlossen ist und ob die maximale Förderhöhe von 29,5 Zoll (750 mm) eingehalten wird.

Vor der Verwendung

  • Sicherstellen, dass die Spule trocken ist (2 Stunden FAN ONLY Modus bei Bedarf).
  • Prüfen, ob alle Verschlussklappen (Dampers) vollständig geöffnet sind.
  • Überprüfen, ob der Luftfilter korrekt am Rücklufteinlass angebracht ist.
  • Sicherstellen, dass die Stromversorgung und Verdrahtung gemäß NEC/CEC-Codes erfolgt ist.
  • Überprüfen, ob die Einheit in allen Ebenen waagerecht ausgerichtet ist.

Technische Daten in der Praxis

MCA (Minimum Circuit Amps)
Mindeststromstärke für die Dimensionierung der Zuleitungen und Sicherungen.
Static Pressure (SP)
Widerstand des Kanalsystems; muss für optimale Luftleistung konfiguriert werden.
CFM (Cubic Feet per Minute)
Luftvolumenstrom, abhängig von der gewählten Lüftergeschwindigkeit.

Abbildungen und Diagramme

  • Fig. 5 & 6: Zeigen die notwendigen Abstände für Wartung und Installation, um den Luftstrom und Zugang zu gewährleisten.
  • Fig. 11 & 12: Illustrieren die Menüauswahl am kabelgebundenen Controller für die statische Druckeinstellung.

Modellkompatibilität

  • 24V Interface (KSAIC0401230) ist mit allen Größen außer 58 kompatibel (außer bei neueren Seriennummern ab V191410001).
