Installations- und Wartungsanleitung für Viessmann Vitodens 100-W WB1B Gas-Brennwertkessel

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich an qualifizierte Heizungsfachleute und enthält wichtige Informationen zur Installation, Wartung und zum Betrieb des Viessmann Vitodens 100-W WB1B Gas-Brennwertkessels. Die Installation muss gemäß den örtlichen Vorschriften und den nationalen Normen (z. B. ANSI Z223.1/NFPA 54 in den USA oder CSA-B149.1/.2 in Kanada) erfolgen. Es gibt keine vom Benutzer zu wartenden Teile am Kessel oder Brenner.

Sicherheitshinweise

Eine unsachgemäße Installation, Einstellung oder Wartung kann zu lebensgefährlichen Situationen durch Kohlenmonoxid führen. Das Gerät benötigt eine ausreichende Frischluftzufuhr. Betreiben Sie den Kessel niemals ohne ein installiertes Abgassystem. Bei Brandgefahr: Kessel abschalten, Brennstoffabsperrventile schließen und einen Feuerlöscher der Klasse ABC verwenden.

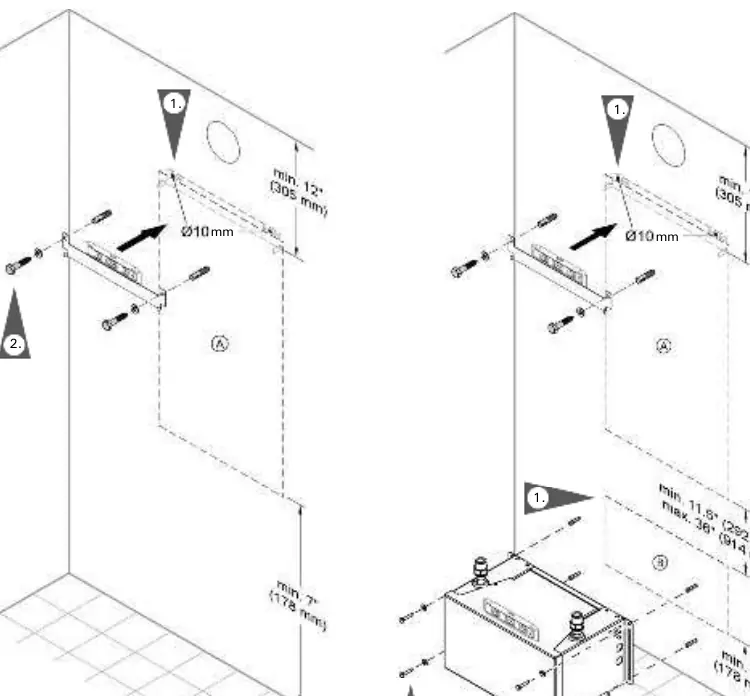

Wandmontage

Der Vitodens 100-W kann an Ziegel-/Betonwänden, Holzständern oder Metallständern montiert werden. Verwenden Sie die mitgelieferten Montageschablonen und Hardware. Stellen Sie sicher, dass die Wand das Gewicht des mit Wasser gefüllten Kessels tragen kann.

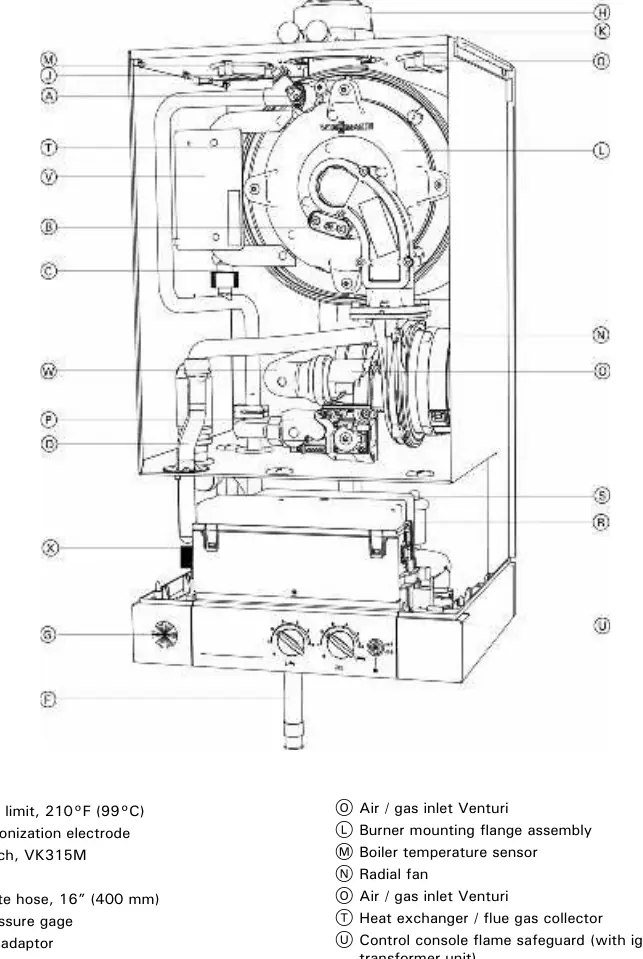

Anschlüsse

Die Anschlüsse umfassen Gas, Wasser (Vorlauf/Rücklauf), Abgas und Kondensat. Verwenden Sie für alle Rohrverbindungen zugelassene Dichtmittel. Der Kessel verfügt über einen eingebauten Kondensatablauf; bei Bedarf muss eine Kondensatpumpe installiert werden. Füllen Sie den Siphon vor der Inbetriebnahme mit Wasser.

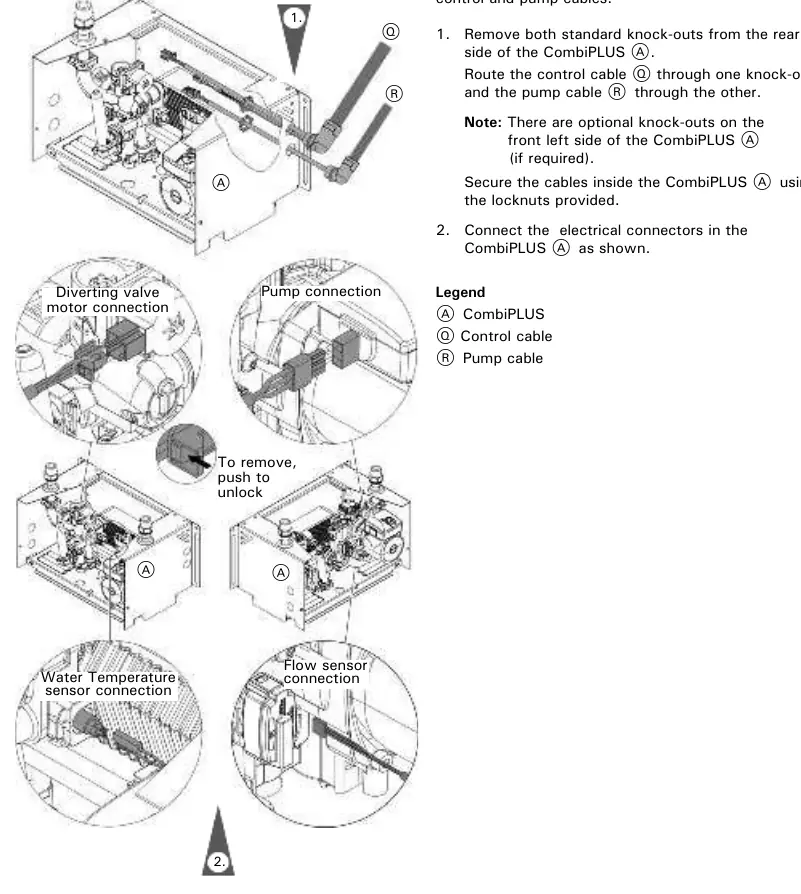

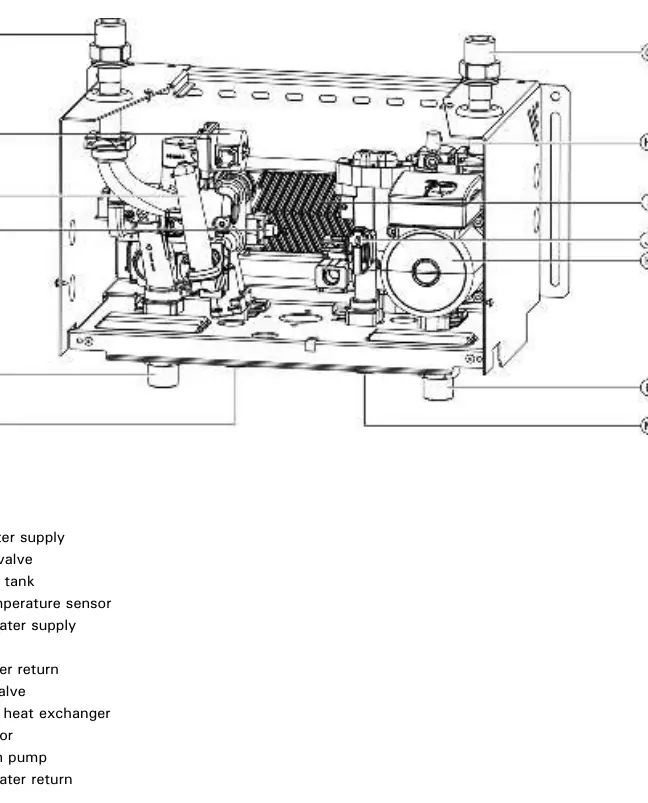

CombiPLUS Installation

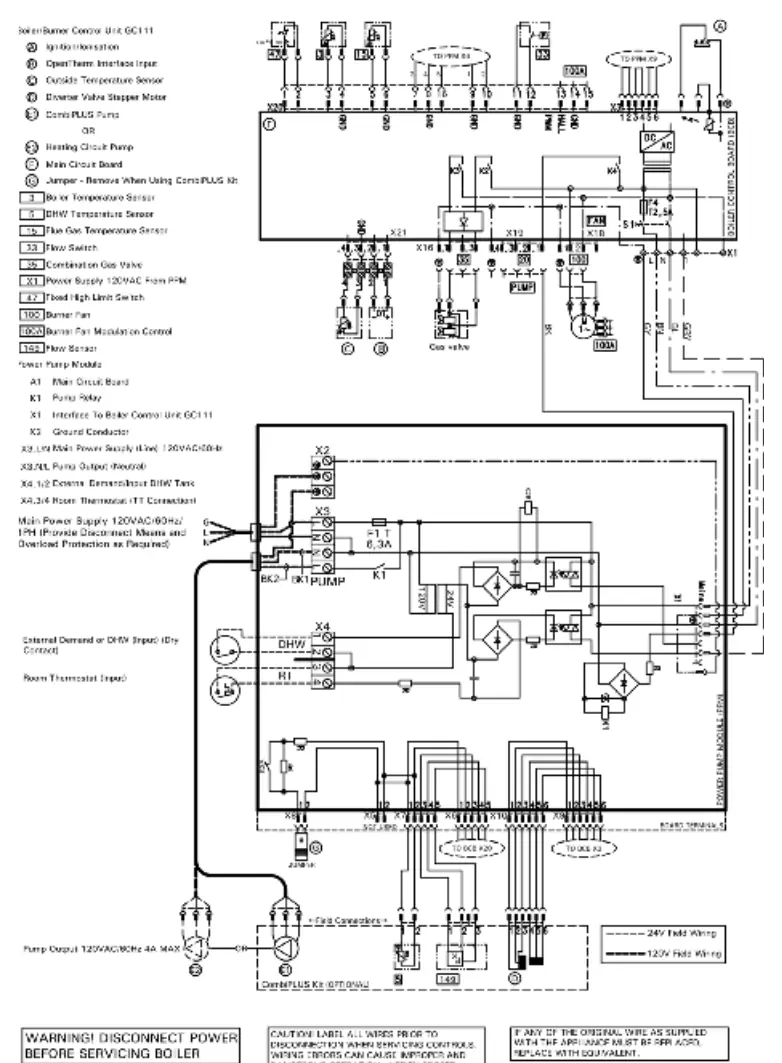

Das CombiPLUS-Kit ermöglicht die Warmwasserbereitung. Die Installation umfasst die Vorbereitung der Anschlüsse, die Montage des Kits, die Verrohrung und die elektrische Verkabelung. Beachten Sie die maximalen Abstände und die korrekte Programmierung der Kesselsteuerung für den Betrieb mit CombiPLUS.

Inbetriebnahme und Wartung

Die Inbetriebnahme umfasst das Spülen und Füllen des Heizsystems, die Überprüfung der Stromversorgung, die Auswahl des Gastyps (Erdgas oder Flüssiggas) und die Messung des statischen und fließenden Gasdrucks. Eine CO2-Messung ist vor und nach Arbeiten an Gasgeräten erforderlich. Die Wartung sollte jährlich durchgeführt werden.

Fehlerbehebung

Fehler werden durch einen blinkenden Fehlercode mit dem Symbol "U" auf dem Display angezeigt. Die Diagnose-Tabelle hilft bei der Identifizierung der Ursache und der entsprechenden Korrekturmaßnahmen. Fehler können durch Drehen des Drehreglers auf "Reset" zurückgesetzt werden.

Technische Daten

Der Kessel ist für einen maximalen Betriebsdruck von 45 psig (3 bar) ausgelegt. Der maximale Gasversorgungsdruck beträgt 14 "w.c. Die Einstellbereiche für die Wassertemperatur und die Anforderungen an die Gasqualität sind in den technischen Daten aufgeführt.
