Installationsanleitung für Viessmann Vitodens Steuereinheit VBC 130-A04.100

Detaillierte Installationsanleitung für den Austausch der Steuereinheit VBC 130-A04.100 bei Viessmann Vitodens Heizkesseln. Enthält Schritte zur Demontage, Montage, Codierung und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt den Austausch der Steuereinheit bei Viessmann Vitodens Heizkesseln. Arbeiten dürfen nur von qualifiziertem Fachpersonal (Heizungsbauer) durchgeführt werden. Vor Beginn der Arbeiten muss die Stromversorgung unterbrochen und gegen Wiedereinschalten gesichert werden. Bei Gasbetrieb ist zudem das Hauptgasabsperrventil zu schließen.

Anwendungsbereich und Kompatibilität

Die Steuereinheit VBC 130-A04.100 (Teile-Nr. 7834 245) ersetzt die älteren Modelle VBC 130-A03.100, VBC 130-A03.200, VBC 130-A03.300 und VBC 130-A03.400. Weitere Ersatzmodelle sind VBC 130-A04.500 (7834 249) und VBC 131-A04.100 (7834 250).

Vorbereitung und Sicherheit

Elektronische Baugruppen sind empfindlich gegenüber elektrostatischer Entladung. Berühren Sie vor Arbeitsbeginn geerdete Gegenstände, wie Heizungs- oder Wasserrohre, um statische Aufladungen abzuleiten. Stellen Sie sicher, dass alle Erweiterungen (H1, H2, LON-Modul, Kaskadenmodul) und die Kessel-Codierkarte für den Einbau in die neue Einheit bereitliegen.

Austausch der Steuereinheit

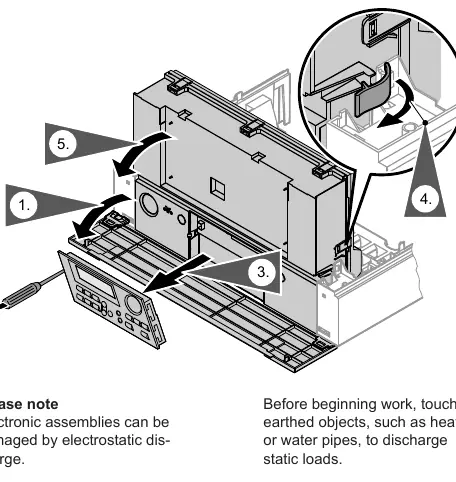

Entfernen der Bedieneinheit und Herunterklappen der Steuereinheit
Entfernen der Bedieneinheit und Herunterklappen der Steuereinheit

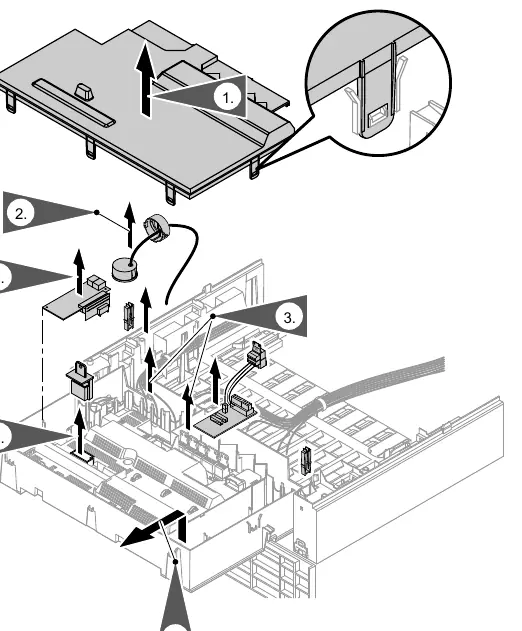

Demontage der Steuereinheit und Abziehen der Stecker
Demontage der Steuereinheit und Abziehen der Stecker
  1. Schalten Sie die Stromversorgung aus.
  2. Öffnen Sie das Gehäuse der Steuereinheit.
  3. Lösen Sie den Bajonettverschluss und entfernen Sie das Manometer.
  4. Ziehen Sie alle Stecker von der Steuereinheit ab.
  5. Entfernen Sie vorhandene Erweiterungen (H1, H2, LON, Kaskade) und installieren Sie diese in der neuen Steuereinheit.
  6. Entnehmen Sie die Kessel-Codierkarte und setzen Sie diese in die neue Steuereinheit ein.
  7. Lösen Sie die Rastnasen der Steuereinheit und entnehmen Sie die alte Einheit.
  8. Setzen Sie die neue Steuereinheit in die Halterung ein und sichern Sie diese mit den Rastnasen.
  9. Befestigen Sie das Manometer mit dem Bajonettverschluss.
  10. Stecken Sie alle Kabel wieder in die Steuereinheit.
  11. Schließen Sie das Gehäuse und klappen Sie die Steuereinheit hoch.
  12. Setzen Sie die Bedieneinheit wieder ein.

Anpassung an das Heizsystem

Nach dem Austausch müssen ggf. Codieradressen neu eingegeben werden. Um die Codierungen auf Werkseinstellungen zurückzusetzen:

  • Drücken Sie gleichzeitig die Tasten für ca. 2 Sekunden.
  • Wählen Sie mit den Tasten +/- "Stand. setting? Yes" aus und bestätigen Sie mit OK.
  • Alternativ wählen Sie "Stand. setting? No", um manuelle Einstellungen vorzunehmen.
  • Stellen Sie die Codieradressen gemäß der Tabelle auf Seite 2 ein (z.B. 82 für Gastyp).

Fehlercodes

Bei Problemen können zusätzliche Fehlercodes auftreten:

  • E1: Ionisationsstrom zu hoch während der Kalibrierung. Abstand der Ionisationselektrode prüfen.
  • E2: Heizwasser-Durchfluss zu gering. Durchflusswächter prüfen.
  • E3: Wärmeübertragung zu gering. Temperaturbegrenzer hat abgeschaltet.
  • E7: Ionisationsstrom zu niedrig. Elektrode und Anschlüsse prüfen.
  • EA: Ionisationsstrom außerhalb des Bereichs. Abgassystem prüfen.
  • Eb: Wiederholter Flammenausfall. Abstand der Ionisationselektrode und Gastyp prüfen.

Herstellerinformationen

Viessmann Climate Solutions SE

Markenprofil

Praktische Hilfe

Typische Probleme

E1 / E7 / EA / Eb (Ionisationsfehler)

Abstand der Ionisationselektrode zur Brenneroberfläche prüfen, Verschmutzung entfernen, Steckverbindungen kontrollieren, Abgassystem auf Rückströmung prüfen.

E2 (Durchflussfehler)

Sicherstellen, dass ausreichend Durchfluss vorhanden ist. Durchflusswächter auf Verkalkung oder Blockaden prüfen.

E3 (Temperaturbegrenzer)

Sicherstellen, dass eine ausreichende Wärmeabfuhr gewährleistet ist.

Vor der Verwendung

  • Stromversorgung unterbrechen und gegen Wiedereinschalten sichern.
  • Hauptgasabsperrventil schließen.
  • Statische Aufladung durch Berühren geerdeter Objekte ableiten.
  • Kessel-Codierkarte aus der alten Einheit entnehmen.
  • Vorhandene Erweiterungsmodule (H1, H2, LON) für den Umbau bereithalten.

Technische Daten in der Praxis

Codieradresse 82
Einstellung des Gastyps (nur bei Umstellung auf Flüssiggas erforderlich).
Codieradresse 51
Steuerung der internen Umwälzpumpe (0: Standard, 1: bei hydraulischer Weiche, 2: bei Pufferspeicher).
Codieradresse 16/17
Startpunkt für die Kalibrierung (30 °C bis 127 °C).

Abbildungen und Diagramme

  • Seite 3: Darstellung zum Öffnen des Gehäuses und zum Herunterklappen der Steuereinheit.
  • Seite 4: Darstellung zum Abziehen der Stecker und zum Ausbau der Steuereinheit.

Modellkompatibilität

  • Die Steuereinheit VBC 130-A04.100 ist kompatibel mit den Vorgängermodellen VBC 130-A03.100 bis A03.400.
  • Die Steuereinheit VBC 131-A04.100 ersetzt VBC 131-A03.100.
