Bedienungsanleitung für Manrose 125mm Inline-Ventilator-Set

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Betriebsanweisungen für das Manrose 125mm Inline-Ventilator-Set (Modelle FAN0616 und FAN0617). Das System ist für die Belüftung in Duschkabinen konzipiert. Die Installation und der elektrische Anschluss müssen zwingend von einem zugelassenen Elektriker gemäß den geltenden nationalen Vorschriften (z. B. AS/NZS3000) durchgeführt werden.

Technische Daten

• Kanaldurchmesser: 125 mm
• Leistung: 20 W
• Max. Druck: 120 Pa
• Luftleistung: 39 l/s (140 m³/h)
• Betriebstemperatur: Max. 50°C
• Schallpegel: 45 dB(A)

Installation

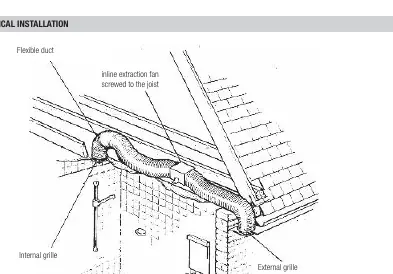

Die Installation umfasst die Vorbereitung der Decke, die Montage des Ventilators und die Verlegung der Kanäle.

• Vorbereitung: Wählen Sie zwischen einer runden oder quadratischen Innenblende. Schneiden Sie ein Loch mit 125 mm Durchmesser (bzw. 130 mm bei Verwendung der Gib-Fixing-Clips) direkt über der Duschkabine.
• Ventilator-Montage: Befestigen Sie den Ventilator mit zwei Schrauben an einem Deckenbalken. Achten Sie auf die Pfeilmarkierung für die Luftstromrichtung.
• Außenblende: Installieren Sie die Außenblende (Wetterhaube oder festes Gitter) an einer geeigneten Stelle im Dachüberstand oder an der Außenwand.
• Kanalverlegung: Verbinden Sie den flexiblen Kanal mit dem Ventilator und den Gittern. Verwenden Sie das mitgelieferte Klebeband. Halten Sie den Kanalverlauf so gerade wie möglich, um die Leistung zu optimieren.

Elektrische Anschlüsse

Vor Beginn der Arbeiten muss die Hauptstromversorgung abgeschaltet werden.

• Standard-Modell (FAN0616): Anschluss an einen Lichtschalter oder einen dedizierten Ventilatorschalter.
• Timer-Modell (FAN0617): Anschluss an einen Lichtschalter oder dedizierten Schalter. Der Ventilator läuft nach dem Ausschalten für eine voreingestellte Zeit (1 bis 20 Minuten) nach.

Timer-Einstellung

Die Zeitverzögerung kann nur bei ausgeschaltetem Strom angepasst werden:

1. Entfernen Sie die Abdeckung.
2. Suchen Sie den Drehregler auf der Platine.
3. Verwenden Sie einen Fingernagel, um das Einstellrad zu drehen: + erhöht die Zeit, - verringert die Zeit.

Wartung und Sicherheit

• Halten Sie Luftein- und -auslässe frei von Staub und Schmutz.
• Das Gerät darf nicht in der unmittelbaren Nähe von Badewannen oder Schwimmbecken installiert werden, wo es für Personen in der Wanne zugänglich ist.
• Verwenden Sie keine flexiblen Kabel für die Festinstallation.
• Bei Beschädigung des Netzkabels darf das Gerät nicht verwendet werden; Reparaturen dürfen nur durch den Hersteller oder autorisiertes Personal erfolgen.
