Installations- und Bedienungsanleitung für Vent-Axia NBR DMEVe Ventilator
Erfahren Sie, wie Sie den Vent-Axia NBR DMEVe Ventilator installieren, verkabeln und konfigurieren. Diese Anleitung enthält Details zu den Einstellungsmodi, Wartung und Fehlerbehebung für die 100mm und 125mm Modelle.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Vent-Axia NBR DMEVe Serie (100mm und 125mm). Der Ventilator ist für den kontinuierlichen Betrieb in Küchen, Hauswirtschaftsräumen, Badezimmern und Toiletten konzipiert. Die Installation muss durch eine qualifizierte Person gemäß den geltenden I.E.T.-Vorschriften erfolgen.
- Sicherheit: Das Gerät muss über einen lokalen Trennschalter mit mindestens 3mm Kontaktöffnung verfügen.
- Umgebungsbedingungen: Nicht in Bereichen mit korrosiven Gasen, übermäßigem Fettgehalt oder Temperaturen außerhalb von -5°C bis 40°C installieren.
- Verkabelung: Nur für Festverdrahtung geeignet. Das Gerät ist doppelt isoliert (Klasse II) und darf nicht geerdet werden.
Installation
Der Ventilator kann an Wänden, Fenstern (nur 100mm) oder Paneelen montiert werden.
Wandmontage
- Schneiden Sie ein Loch mit 107mm (100mm Modell) oder 130mm (125mm Modell) Durchmesser für die Innenwandmontage.
- Entfernen Sie die Frontblende und das innere Gitter.
- Verwenden Sie die integrierte Wasserwaage, um die Schraublöcher zu markieren.
- Bohren, dübeln und verschrauben Sie die Grundplatte.
- Schließen Sie die Verkabelung gemäß den Schaltplänen an.
- Stellen Sie sicher, dass sich das Laufrad frei drehen kann, bevor Sie das Gitter und die Frontblende wieder anbringen.
Einrichtung und Konfiguration
Nach dem Entfernen des Gitters sind die Steuertasten zugänglich. Trennen Sie das Gerät während der Konfiguration nicht vom Stromnetz.
Menü-Modi
- Standard: Zugriff durch Drücken einer beliebigen Taste im Normalbetrieb.
- Erweitert/Ingenieur: Halten Sie die Tasten 'Up' und 'Mode/Set' für 5 Sekunden gedrückt.
Über das Menü können Parameter wie Trickle-Geschwindigkeit, Boost-Geschwindigkeit, Boost-Nachlaufzeit, Feuchtigkeitsschwellenwert und der Fan-Control-Modus (CV-Modus für konstantes Volumen) angepasst werden.
Wartung
Der Ventilator verfügt über wartungsfreie, abgedichtete Lager. Reinigen Sie die Einlässe und die Frontfläche regelmäßig mit einem feuchten Tuch, um Schmutzablagerungen zu vermeiden. Achten Sie darauf, keinen Schmutz in den Luftstromsensor zu drücken.
Fehlerbehebung
Bei Problemen wie schwankender Geschwindigkeit oder Fehlermeldungen (ERR) während der Kalibrierung, prüfen Sie zunächst die externen Windbedingungen. Ein Neustart (Strom aus/an) kann bei ungünstigen Wetterbedingungen während der Erstkalibrierung helfen.
Praktische Hilfe
Typische Probleme
Ventilator dreht hoch und runter
Dies ist normal bei windigem Wetter, um den korrekten Luftstrom zu halten. Bei dauerhafter Störung kann der Modus von F-2 auf F-1 oder F-0 geändert werden.
Ventilator bewegt zu viel oder zu wenig Luft
Überprüfen Sie die Geschwindigkeitseinstellungen. Bei Winddruck während der Erstkalibrierung: F-2 auf F-0 setzen, Gerät neu starten und wieder auf F-2 zurückstellen.
ERR-Anzeige während der Kalibrierung
Dies deutet auf starken Wind bei der Erstinbetriebnahme hin. Starten Sie das Gerät neu, wenn die Wetterbedingungen besser sind.
Vor der Verwendung
- Sicherstellen, dass die Stromversorgung (Spannung, Frequenz) dem Typenschild entspricht.
- Lokalen Trennschalter mit mindestens 3mm Kontaktöffnung bereitstellen.
- Sicherstellen, dass keine brennbaren Gase oder übermäßiger Fettgehalt in der Luft vorhanden sind.
- Bei feuchter Luft eine Kondensatfalle einplanen.
- Sicherstellen, dass das Laufrad nach der Installation frei dreht.
Technische Daten in der Praxis
- Trickle Speed
- Grundlüftungsgeschwindigkeit für den Dauerbetrieb.
Abbildungen und Diagramme
- Fig. 1-3: Schaltpläne für verschiedene Konfigurationen (Trickle, Boost, Lichtschalter-Anbindung).

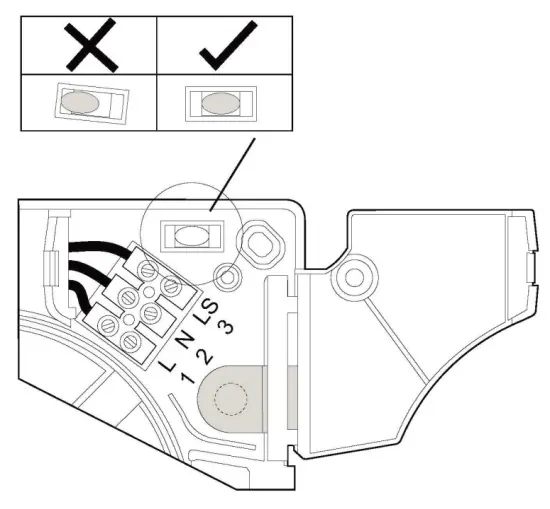

- Fig. 4: Anleitung zur Demontage der Frontblende und des inneren Gitters für Zugriff auf Steuerung und Wasserwaage.
Modellkompatibilität
- Nur für Festverdrahtung geeignet.
- Nicht für den Einsatz in Bereichen mit direkter Wasserbesprühung über längere Zeit.
- Bei Verwendung in Räumen mit brennstoffbetriebenen Geräten auf ausreichende Luftzufuhr achten.
