Verkabelungs- und Konfigurationsanleitung für ECO-WORTHY 10KW AIO Wechselrichter
Erfahren Sie, wie Sie den ECO-WORTHY 10KW AIO Wechselrichter und Batteriespeicher korrekt verkabeln und konfigurieren. Diese Anleitung enthält detaillierte Schaltpläne für Einphasen-, Split-Phase- und Dreiphasen-Systeme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Leitfaden für die elektrische Verkabelung und die systemweite Konfiguration des ECO-WORTHY 10KW AIO Wechselrichters. Es deckt verschiedene Installationsszenarien ab, darunter Einphasen-, Split-Phase- und Dreiphasen-Systeme. Bitte stellen Sie sicher, dass die Verkabelung gemäß den für Ihr System zutreffenden Schaltplänen erfolgt und die Konfigurationsparameter (Geräte-ID, Phasenmodus, Batterietyp) korrekt eingestellt sind.
Einphasen-Verkabelung
Die Anleitung bietet spezifische Schaltpläne für Einphasen-Systeme:

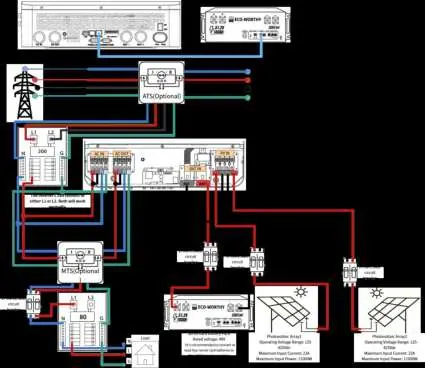

- Ein Wechselrichter: Detaillierte Darstellung der Verbindung zwischen Netz, Wechselrichter, Batterie, Solarmodulen und Last.
- Zwei Wechselrichter: Darstellung der parallelen Verkabelung für erhöhte Kapazität.
Split-Phase-Verkabelung
Für Split-Phase-Konfigurationen sind folgende Szenarien dokumentiert:

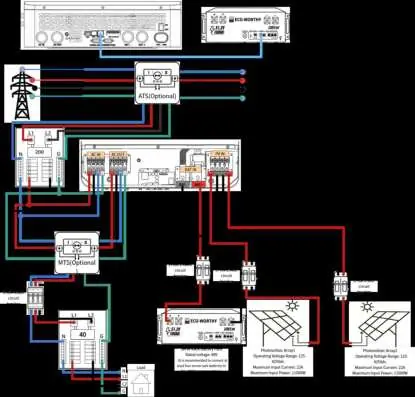

- Ein Wechselrichter: Standard-Split-Phase-Verkabelung.

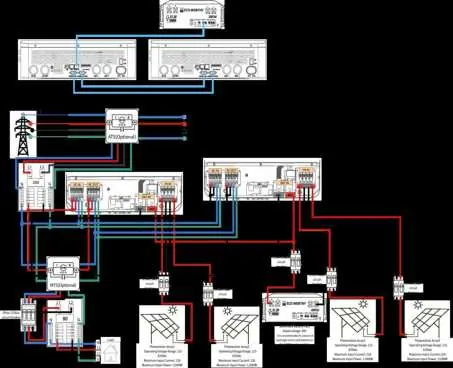

- Zwei Wechselrichter: Verkabelungsmethoden für 240V und 208V Systeme.

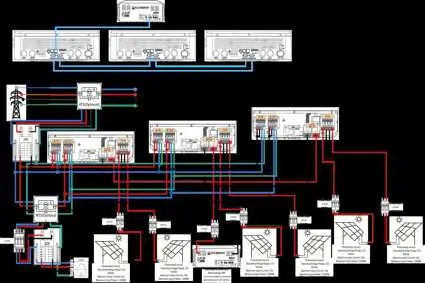

- Drei Wechselrichter: Verkabelung für komplexe Split-Phase-Setups.
Dreiphasen-Verkabelung

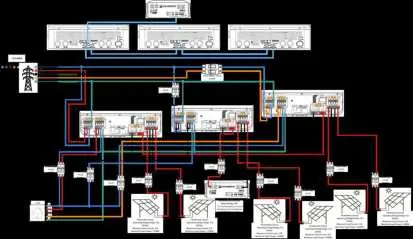

Die Anleitung enthält einen spezifischen Schaltplan für die Konfiguration von drei 10KW Wechselrichtern in einem Dreiphasen-System (208V). Hierbei ist die korrekte Adressierung der Geräte-IDs (Inverter 1, 2, 3) entscheidend.
Konfigurationseinstellungen
Für jedes Verkabelungsszenario müssen spezifische Parameter am Wechselrichter eingestellt werden. Diese umfassen:
- [08] --LF16: Batterietyp-Einstellung.
- [30]: Geräte-ID (z.B. 1, 2, 3).
- [31]: Phasen- oder Parallelmodus (z.B. -1, -2P0, -2P1, -2P2, -PAL).
- [32] --485: Kommunikationsprotokoll.
- [33] --PYL: Batterieprotokoll.
- [38] / [68]: Zusätzliche Systemparameter je nach Konfiguration.
Praktische Hilfe
Typische Probleme
Falsche Phasen- oder Parallelmodus-Einstellung
Überprüfen Sie Parameter [31] und stellen Sie sicher, dass er dem gewählten Schaltplan (z.B. -2P0, -2P1) entspricht.
Kommunikationsfehler zwischen Wechselrichtern
Stellen Sie sicher, dass die Geräte-IDs [30] korrekt zugewiesen sind (Inverter 1, 2, 3) und die 485-Kommunikation [32] aktiv ist.
Vor der Verwendung
- Bestimmen Sie den benötigten Systemtyp (Einphasig, Split-Phase oder Dreiphasig).
- Stellen Sie sicher, dass die Anzahl der Wechselrichter mit dem gewählten Schaltplan übereinstimmt.
- Überprüfen Sie die Verkabelung von Netz, Wechselrichter, Batterie und Solarmodulen.
- Stellen Sie sicher, dass alle optionalen Komponenten wie ATS oder MTS korrekt integriert sind.
- Überprüfen Sie die korrekte Einstellung der Parameter [08], [30], [31], [32], [33] gemäß der Anleitung.
Abbildungen und Diagramme
- Die Schaltpläne zeigen die Verbindungen zwischen Stromnetz, Wechselrichter, Batterie, Solarmodulen und Last.
- Optionale Komponenten wie ATS (Automatic Transfer Switch) und MTS (Manual Transfer Switch) sind in den Plänen als solche gekennzeichnet.
