Installations- und Konfigurationsanleitung für GoodWe ETC & BTC Serie Wechselrichter
Schnellstartanleitung für GoodWe ETC & BTC Serie Hybrid- und AC-gekoppelte Wechselrichter. Erfahren Sie alles über die Installation, Verkabelung, Inbetriebnahme und Konfiguration der Einstellungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Konfigurationshilfe für die GoodWe ETC und BTC Serie Wechselrichter (50 kW - 100 kW). Es deckt die Netzwerkkonfiguration, physische Installation, Verkabelung, Inbetriebnahme über das LCD-Display sowie die Konfiguration über die SolarGo- und SEMS Portal-Apps ab. Bitte beachten Sie, dass für den Zugriff auf die Einstellungen ein Passwort erforderlich ist, das beim Kundendienst angefordert werden muss.
Netzwerk und Systemkonfiguration
Die Wechselrichter unterstützen den Parallelbetrieb von bis zu 4 Einheiten. Es können verschiedene Leistungsstufen oder Serien (ETC & BTC) in einem parallelen System gemischt werden. Voraussetzung ist eine konsistente Firmware-Version (ARM 02.94 oder höher, DSP 02.553 oder höher). Bei Batteriesystemen der Lynx C Serie können bis zu 8 Systeme in einem Cluster betrieben werden; mischen Sie keine unterschiedlichen Versionen.
Installation und Verkabelung
Die Installation umfasst die Montage des Wechselrichters, den Anschluss von PE (Schutzerde), PV-Strings (nur ETC-Serie), Batterien, AC-Netzanschluss und Kommunikationsleitungen (COM). Verwenden Sie für die Verkabelung die in den Diagrammen angegebenen Kabelquerschnitte (z.B. Cu 35mm² bis 70mm² je nach Modell). Achten Sie beim Smart Meter (GM330/GM3000C) auf die korrekte CT-Ratio (nA/5A, wobei n zwischen 200 und 5000 liegt).
Inbetriebnahme und Einstellungen

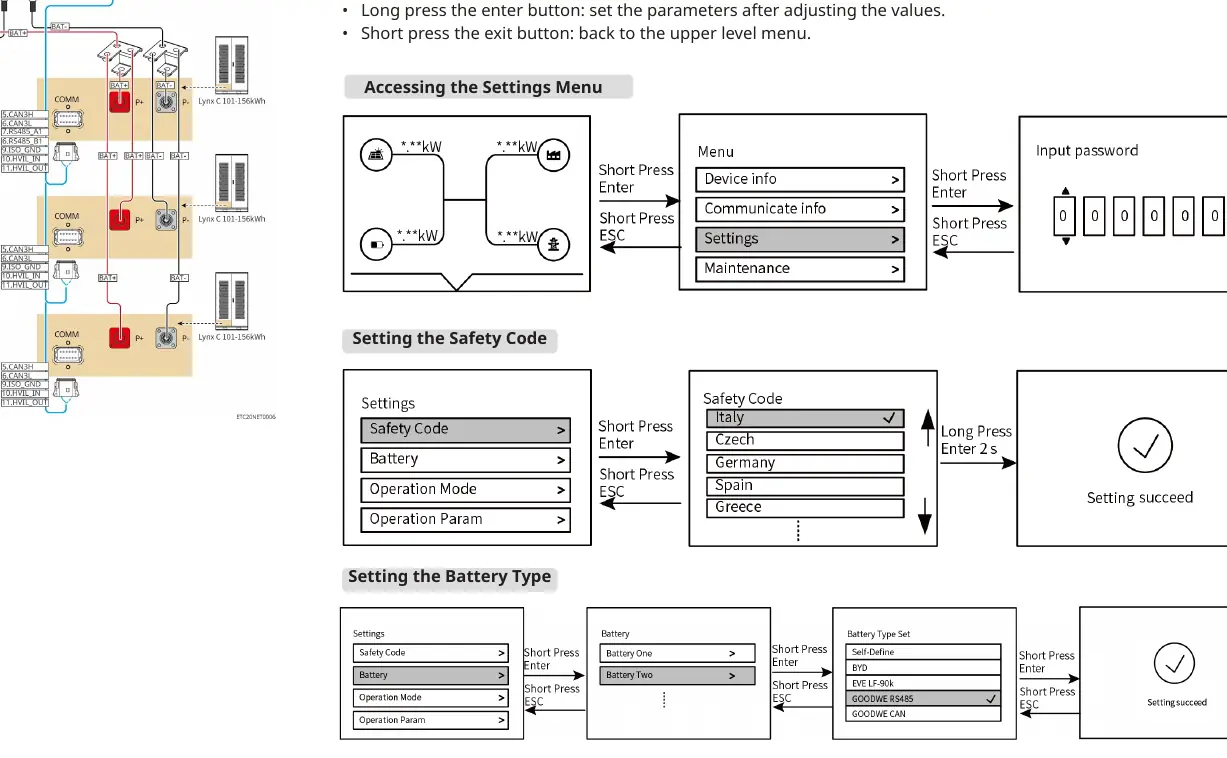

Die Inbetriebnahme erfolgt über das LCD-Display am Gerät. Nutzen Sie die Richtungstasten zur Navigation und die Enter-Taste zur Bestätigung. Nach Eingabe des Passworts können Sie den Sicherheitscode (Ländereinstellung), den Batterietyp und die Betriebsparameter konfigurieren. Stellen Sie sicher, dass der Batterietyp korrekt ausgewählt ist (z.B. BYD, EVE LF-90k, GoodWe RS485/CAN).
Betriebsmodi
Der Wechselrichter bietet verschiedene Betriebsmodi, die über das Menü konfiguriert werden können:
- Self-Use: Optimiert den Eigenverbrauch.
- Peak Shaving: Reduziert Lastspitzen.
- Backup Mode: Stellt Energie für Notstrom bereit.
- Economic Mode: Optimiert den Betrieb nach wirtschaftlichen Kriterien.
App-Konfiguration
Die Konfiguration und Überwachung kann über die SolarGo App (für lokale Einstellungen) und das SEMS Portal (für Anlagenmanagement) erfolgen. Erstellen Sie Anlagen, fügen Sie Geräte hinzu und scannen Sie QR-Codes zur schnellen Einrichtung.
Praktische Hilfe
Typische Probleme
Zugriff auf das Einstellungsmenü verweigert
Ein Passwort ist erforderlich. Kontaktieren Sie den GoodWe-Kundendienst, um das Passwort zu erhalten.
CT-Ratio Konfiguration
Stellen Sie sicher, dass das CT-Verhältnis (nA/5A) korrekt eingestellt ist. Der Wert 'n' muss dem Primärstrom des Stromwandlers entsprechen (200-5000).
Inkompatible Firmware bei Parallelbetrieb
Alle parallel geschalteten Wechselrichter müssen die gleiche Firmware-Version (ARM 02.94+, DSP 02.553+) aufweisen.
Vor der Verwendung
- Firmware-Versionen aller Geräte prüfen und ggf. aktualisieren.
- Batteriesysteme der Lynx C Serie auf Kompatibilität prüfen (keine unterschiedlichen Versionen mischen).
- Kabelquerschnitte für AC, DC und Batterie gemäß den Diagrammen wählen.
- CT-Verhältnis für den Smart Meter (GM330/GM3000C) bereitstellen.
- Passwort für den Zugriff auf die erweiterten Einstellungen beim Service anfordern.
Technische Daten in der Praxis
- Parallelbetrieb
- Maximal 4 Wechselrichter können parallel geschaltet werden.
- Batterie-Cluster
- Maximal 8 Batteriesysteme können in einem Cluster betrieben werden.
Abbildungen und Diagramme

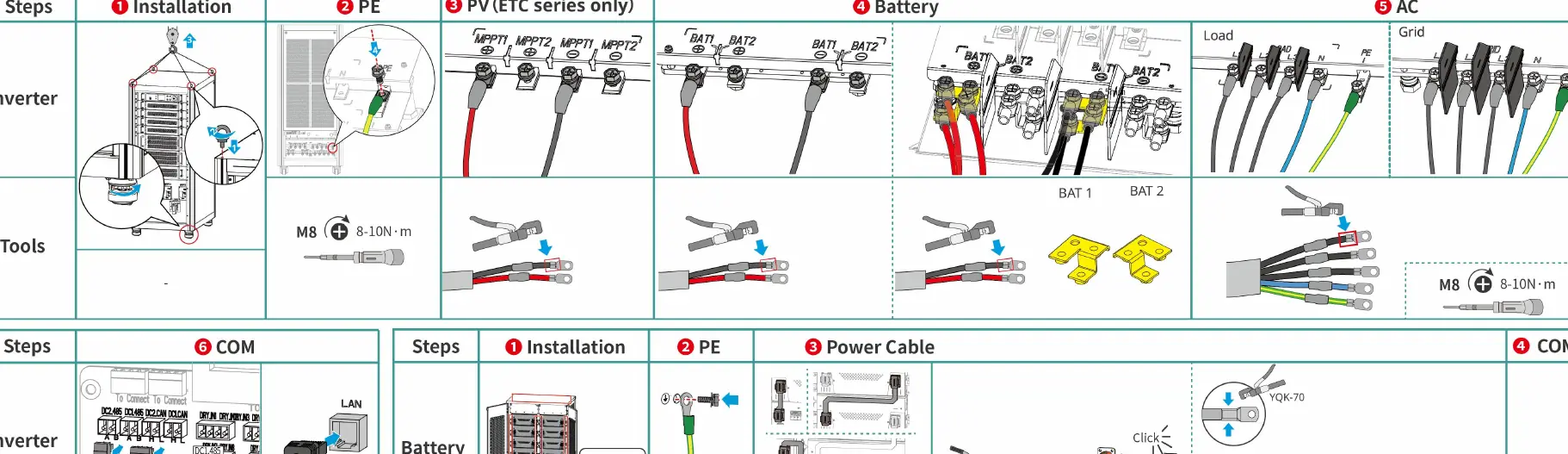

- Die Schaltpläne zeigen die korrekte Verkabelung für Einzel- und Mehrfach-Wechselrichter-Systeme.
- Beachten Sie die spezifischen Anschlusspunkte für RS485, CAN, DRED/RCR und LAN.
- Die Diagramme unterscheiden zwischen 50kW und 100kW Modellen bei den Kabelquerschnitten.
Modellkompatibilität
- Kompatibel mit Lynx C Series Batterien (LX C101-10, LX C120-10, LX C138-10, LX C156-10).
- Unterstützt GM3000C und GM330 Smart Meter.
