Bedienungsanleitung für SolaX X3-Hybrid Serie Wechselrichter

Schnellstartanleitung und vollständiges Handbuch für den SolaX X3-Hybrid Serie Wechselrichter. Erfahren Sie alles über Installation, elektrische Anschlüsse, Betriebsmodi und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Handbuch ist ein integraler Bestandteil des SolaX X3-Hybrid Wechselrichters. Es beschreibt Montage, Installation, Inbetriebnahme, Wartung und Fehlerbehebung. Die Installation darf nur von qualifizierten Elektrikern durchgeführt werden. Beachten Sie unbedingt die Sicherheitshinweise zu hohen Spannungen und elektrischen Gefahren.

Produktbeschreibung

Die X3-Hybrid Serie umfasst Wechselrichter für Energiespeichersysteme, die Photovoltaik-Anlagen netzgekoppelt unterstützen. Die Modelle reichen von 5.0kW bis 15.0kW. Der Wechselrichter kann Solarenergie in Wechselstrom umwandeln, in Batterien speichern oder in das öffentliche Stromnetz einspeisen.

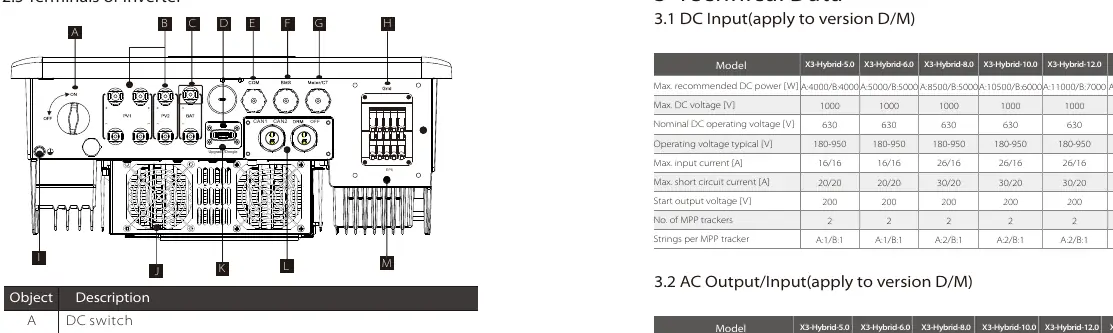

Anschlüsse des Wechselrichters
Anschlüsse des Wechselrichters

Installation

Der Wechselrichter verfügt über die Schutzart IP65 und kann im Freien installiert werden. Achten Sie auf eine ausreichende Belüftung und halten Sie die Mindestabstände ein (mindestens 300mm seitlich, 500mm unten). Die Montage erfolgt an einer stabilen Wand mittels der mitgelieferten Halterung.

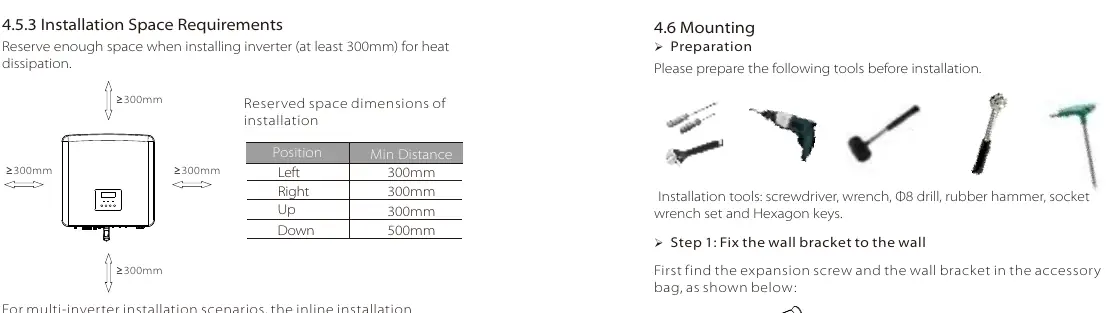

Installationsabstände
Installationsabstände

Elektrische Anschlüsse

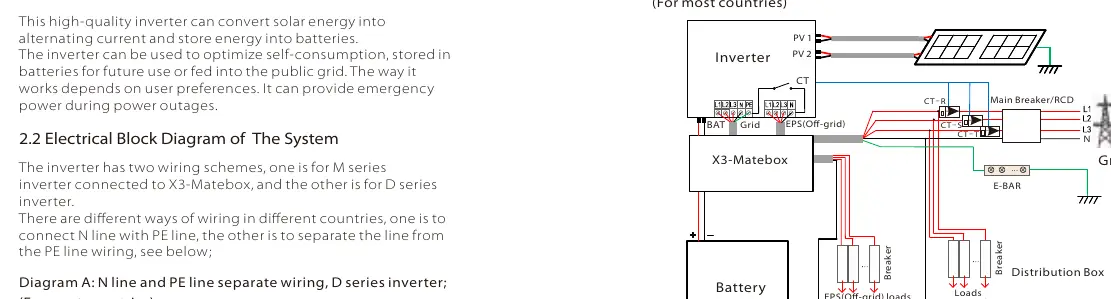

Verdrahtungsschemata (Diagramm A, B, C)
Verdrahtungsschemata (Diagramm A, B, C)

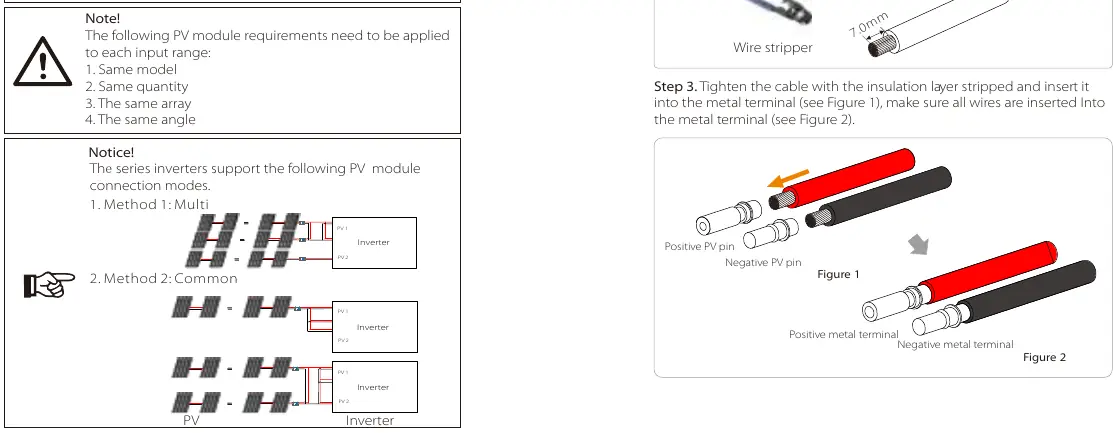

PV-Verbindungsschritte
PV-Verbindungsschritte

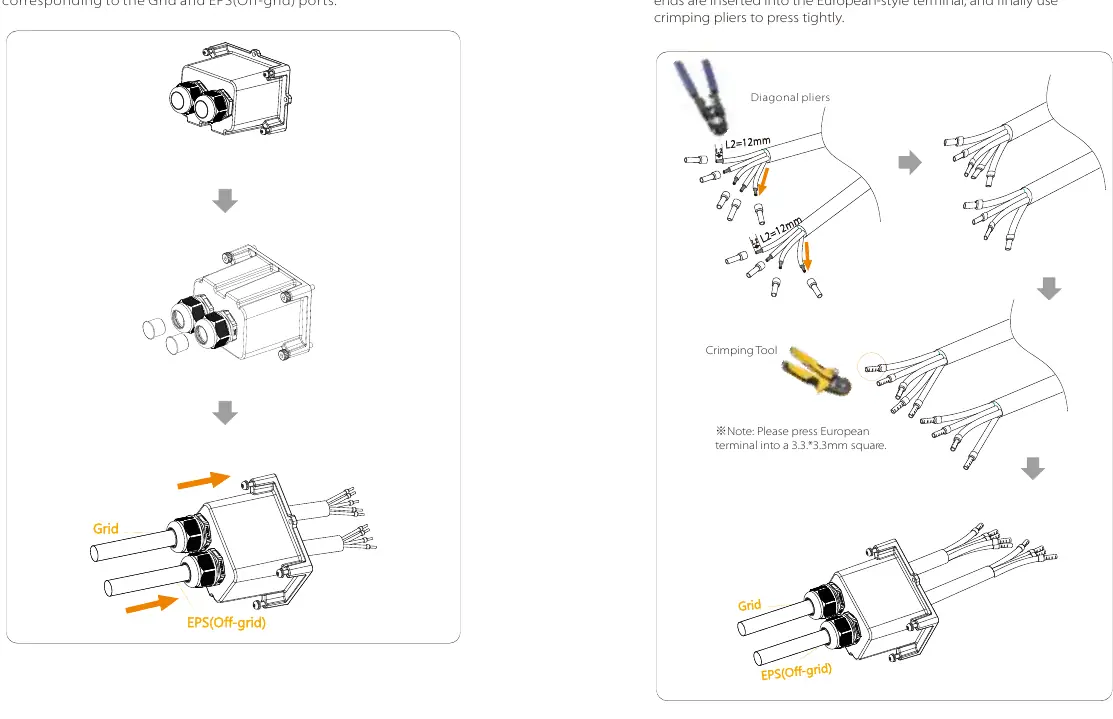

Netz- und EPS-Verbindungsschritte
Netz- und EPS-Verbindungsschritte
  • PV-Anschluss: Achten Sie auf die korrekte Polarität und Spannungsgrenzen (max. 1000V).
  • Netz- und EPS-Anschluss: Der Wechselrichter bietet einen Grid-Port für den Netzbetrieb und einen EPS-Port für den Notstrombetrieb.
  • Batterieanschluss: Kompatibel mit Hochvolt-Lithiumbatterien.
  • Kommunikation: Anschlüsse für BMS, Meter/CT, CAN und DRM sind vorhanden.
  • Erdung: Eine ordnungsgemäße Erdung ist zwingend erforderlich.

Betriebsmodi

Der Wechselrichter bietet verschiedene Betriebsmodi:

  • Self Use: Optimiert den Eigenverbrauch.
  • Feed-in Priority: Priorisiert die Einspeisung ins Netz.
  • Backup Mode: Hält die Batteriekapazität für Stromausfälle hoch.
  • EPS (Off-grid) Mode: Notstromversorgung bei Netzausfall.

Einstellungen

Die Konfiguration erfolgt über das LCD-Display und die Tasten am Gerät. Über das Menü können Sie Betriebsmodi, Sicherheitsstandards, Exportbegrenzungen und Batterieeinstellungen anpassen.

Fehlerbehebung und Wartung

Bei Fehlern zeigt das Display einen entsprechenden Fehlercode an. Konsultieren Sie die Fehlerbehebungstabelle im Handbuch für spezifische Lösungen. Regelmäßige Wartung, wie die Reinigung des Kühlkörpers und die Überprüfung der Anschlüsse, sollte alle 6 bis 12 Monate durchgeführt werden.

Praktische Hilfe

Typische Probleme

Meter failure Alarm

Überprüfen Sie die Verbindung zwischen dem Stromzähler/CT und dem Wechselrichter.

Overload Warnung

Stellen Sie sicher, dass die Last am EPS-Ausgang innerhalb des Nennleistungsbereichs liegt.

ISO Fault

Überprüfen Sie die Isolierung der PV-Kabel und die Erdung des Systems.

BMS Lost

Überprüfen Sie die Kommunikationskabel zwischen Batterie und Wechselrichter.

Vor der Verwendung

  • Stellen Sie sicher, dass der Wechselrichter fest an der Wand montiert ist.
  • Prüfen Sie, ob alle Erdungskabel korrekt angeschlossen sind.
  • Bestätigen Sie, dass alle DC- und AC-Leitungen korrekt verbunden sind.
  • Stellen Sie sicher, dass der CT-Sensor korrekt installiert ist.
  • Prüfen Sie die Batterieanschlüsse.
  • Schalten Sie den Lastschalter und den EPS-Schalter ein.
  • Schalten Sie den Batterieschalter ein.

Technische Daten in der Praxis

Max. DC-Eingangsspannung
1000V - darf nicht überschritten werden, um Schäden zu vermeiden.
Betriebstemperatur
-35°C bis +60°C (Leistungsreduzierung ab 45°C).
EPS-Umschaltzeit
<10ms für unterbrechungsfreie Notstromversorgung.

Abbildungen und Diagramme

  • Diagramm A/B/C/D zeigen die verschiedenen Verdrahtungsschemata für N- und PE-Leiter je nach Land und Serie (D oder M).
  • Das Terminal-Layout zeigt die Positionen für PV, Batterie, Grid, EPS und Kommunikationsanschlüsse.

Modellkompatibilität

  • Nur für Hochvolt-Lithiumbatterien geeignet.
  • X3-Matebox ist ein optionales Zubehör für einfachere Installation.
  • Die Verwendung von nicht autorisierten Stromzählern kann zu Inkompatibilität führen.
