Bedienungsanleitung für ECO-WORTHY 10KW AIO Solar-Hybrid-Wechselrichter

Schnellstartanleitung und Benutzerhandbuch für den ECO-WORTHY 10KW AIO Solar-Hybrid-Wechselrichter. Erfahren Sie alles über Installation, Verkabelung, Betriebsmodi und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Systemverbindungsdiagramm Seite 6 Produktübersicht und Anschlüsse Seite 7 Installationsabmessungen Seite 8 Zusätzliches Montagefoto von Seite 11 Seite 11 Zusätzliches Montagefoto von Seite 12 Seite 12 Einstellungsmenü-Ablauf Seite 40

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Anweisungen für die Installation, den Betrieb und die Wartung des ECO-WORTHY 10KW AIO Solar-Hybrid-Wechselrichters (SPI U-Serie). Benutzer müssen die Anweisungen strikt befolgen, um einen sicheren Betrieb zu gewährleisten. Das Gerät ist ausschließlich für den Innenbereich (Schutzart IP20) konzipiert.

Produktbeschreibung

Der Wechselrichter ist ein Solar-Hybrid-System, das PV-Speicherung, Netzladung und Energieumwandlung integriert. Er unterstützt verschiedene Batterietypen (Blei-Säure, Lithium-Ionen), bietet eine reine Sinuswellenausgabe und verfügt über zwei MPPT-Kanäle für hohe Effizienz.

Produktübersicht und Anschlüsse
Produktübersicht und Anschlüsse

Installation

Vor der Installation sind folgende Faktoren zu berücksichtigen:

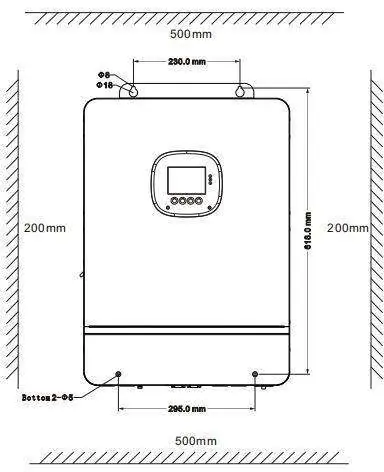

Installationsabmessungen
Installationsabmessungen

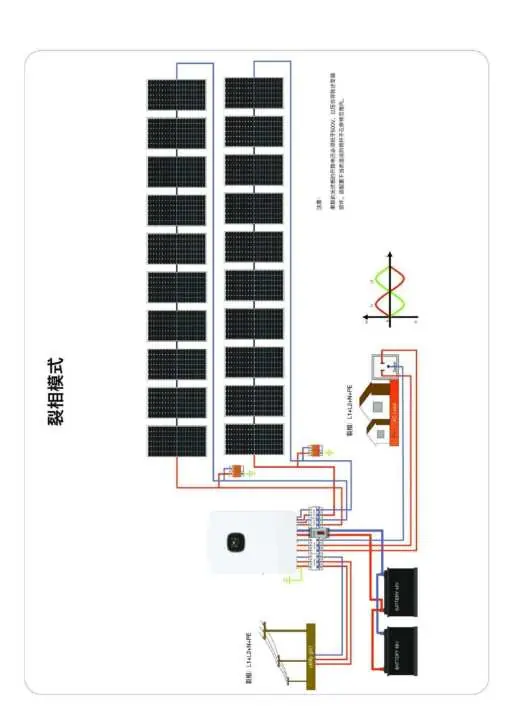

Zusätzliches Montagefoto von Seite 11
Zusätzliches Montagefoto von Seite 11

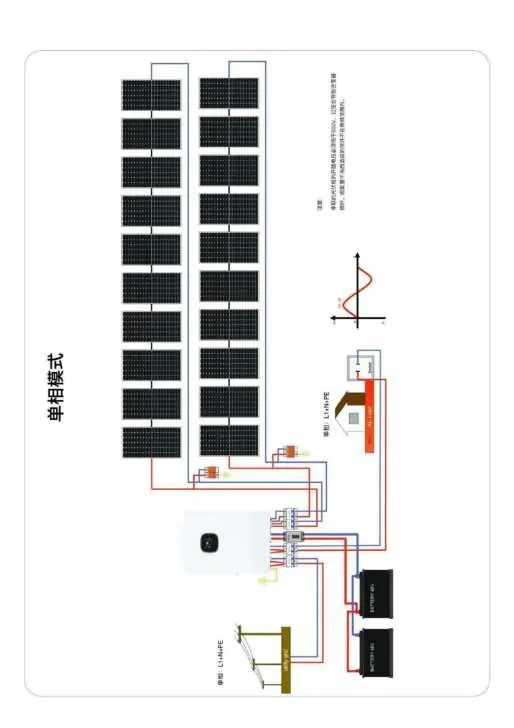

Zusätzliches Montagefoto von Seite 12
Zusätzliches Montagefoto von Seite 12
  • Montage an einer soliden Wand.
  • Ausreichend Platz für die Wärmeableitung (mindestens 200 mm seitlich, 500 mm oben und unten).
  • Umgebungstemperatur zwischen -10°C und 55°C.
  • Installation in Augenhöhe.

Achtung: Installieren Sie das Gerät nicht in der Nähe von brennbaren Materialien, in explosionsgefährdeten Bereichen oder in feuchten Umgebungen.

Verkabelung

Die Verkabelung muss gemäß den spezifischen Anforderungen für PV-Eingang, Batterie, AC-Eingang/Ausgang und Erdung erfolgen. Verwenden Sie Kabel mit ausreichendem Querschnitt (siehe Tabelle im Handbuch, z.B. 42mm²/1 AWG für Batterie bei 10KW-Modellen). Stellen Sie sicher, dass alle Anschlüsse fest sitzen und die Polarität korrekt ist.

Systemverbindungsdiagramm
Systemverbindungsdiagramm

Betrieb und Einstellungen

Der Wechselrichter verfügt über ein LCD-Display und drei Tasten zur Konfiguration. Über das Menü können verschiedene Parameter eingestellt werden, darunter:

Einstellungsmenü-Ablauf
Einstellungsmenü-Ablauf
  • AC-Ausgangsmodus: (z.B. Mains first, PV first, SBU).
  • Batterietyp: (Blei-Säure, Lithium, benutzerdefiniert).
  • Lademodi: (Mix charge, Mains-first, PV-first, Only-PV).
  • Parallelschaltung: Unterstützung für bis zu sechs Wechselrichter.

Fehlerbehebung und Wartung

Bei Störungen zeigt das Display einen Fehlercode an. Häufige Fehlercodes und Maßnahmen sind im Handbuch unter Abschnitt 7.1 aufgeführt. Zur Wartung wird empfohlen, das Staubschutznetz regelmäßig zu reinigen, um Überhitzung zu vermeiden. Überprüfen Sie zweimal jährlich die Verkabelung auf Korrosion oder Beschädigungen.

Technische Daten

Das Gerät bietet eine Nennleistung von 10.000 W und eine maximale PV-Eingangsspannung von 500 Vdc. Es unterstützt Kommunikation über USB, WIFI, RS485 und CAN.

Praktische Hilfe

Typische Probleme

Keine Bildschirmanzeige

Prüfen Sie, ob der Batterie-Luftschalter oder PV-Schalter geschlossen ist. Stellen Sie sicher, dass der Schalter an der Unterseite auf 'ON' steht.

Fehler 01 (Batterie-Unterspannung)

Die Batteriespannung ist zu niedrig. Laden Sie die Batterie auf, bis sie den in Parameter 14 eingestellten Wert überschreitet.

Fehler 19/20 (Überhitzung)

Das Staubschutznetz ist blockiert. Entfernen und reinigen Sie es, um den Luftstrom zu verbessern.

Fehler 03 (Batterie getrennt)

Prüfen Sie die Batterieanschlüsse und den Schutzschalter. Stellen Sie sicher, dass die Kommunikation mit der Lithium-Batterie (BMS) funktioniert.

Vor der Verwendung

  • Wandmontage an einer soliden Wand sicherstellen.
  • Ausreichend Platz für Wärmeableitung (200mm seitlich, 500mm oben/unten) einplanen.
  • Kabelquerschnitte gemäß Tabelle für PV, AC und Batterie wählen.
  • Erdungskabel mit mindestens 4mm² anschließen.
  • Sicherstellen, dass die PV-Leerlaufspannung 500V nicht überschreitet.

Technische Daten in der Praxis

MPPT-Effizienz
Bis zu 99,9% Wirkungsgrad bei der Solarenergienutzung.
Schutzart IP20
Nur für den Innenbereich geeignet; nicht wasserdicht.
Nennleistung
10.000 W Dauerleistung.

Abbildungen und Diagramme

  • Systemübersicht: Zeigt die Verbindung von PV-Modulen, Generator/Netz, Batterie und Lasten.
  • Parallelschaltung: Diagramme für die Verbindung von bis zu 6 Wechselrichtern.
  • Display-Symbole: Erläuterung der Symbole für PV, Batterie, Netz und Lastfluss.

Modellkompatibilität

  • Unterstützt Blei-Säure- und Lithium-Ionen-Batterien.
  • Kommunikation über CAN, USB, RS485 möglich.
  • Nur für den Innenbereich geeignet.
