Bedienungsanleitung für SAJ H2 Series Hybrid-Wechselrichter

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für die Installation, den Betrieb, die Wartung und die Fehlerbehebung der SAJ H2 Series Hybrid-Wechselrichter (Modelle H2-5K-LS2 bis H2-10K-LS2). Die Installation darf nur von qualifiziertem Fachpersonal durchgeführt werden, das mit der Installation elektrischer Anlagen, geltenden Installationsvorschriften und dem Umgang mit Batterien vertraut ist.

Produktbeschreibung

Der SAJ H2 Series ist ein transformatorloser Hybrid-Solarwechselrichter. Er wandelt Solarstrom in netzkonformen Wechselstrom für den Haushalt um, speist überschüssige Energie in das Netz ein und kann Energie in Batterien speichern, um sie bei Netzausfällen oder während Hochpreisphasen zu nutzen.

Installation

• Vorbereitung: Überprüfen Sie das Paket auf Transportschäden. Stellen Sie sicher, dass alle benötigten Werkzeuge (Marker, Bohrer, Drehmomentschlüssel, etc.) vorhanden sind.
• Montage: Der Wechselrichter kann im Innen- oder Außenbereich montiert werden. Er muss vertikal mit einer Neigung von maximal 15° installiert werden.
• Abstände: Achten Sie auf ausreichende Abstände zu anderen Geräten und Hindernissen, um eine natürliche Konvektionskühlung zu gewährleisten.

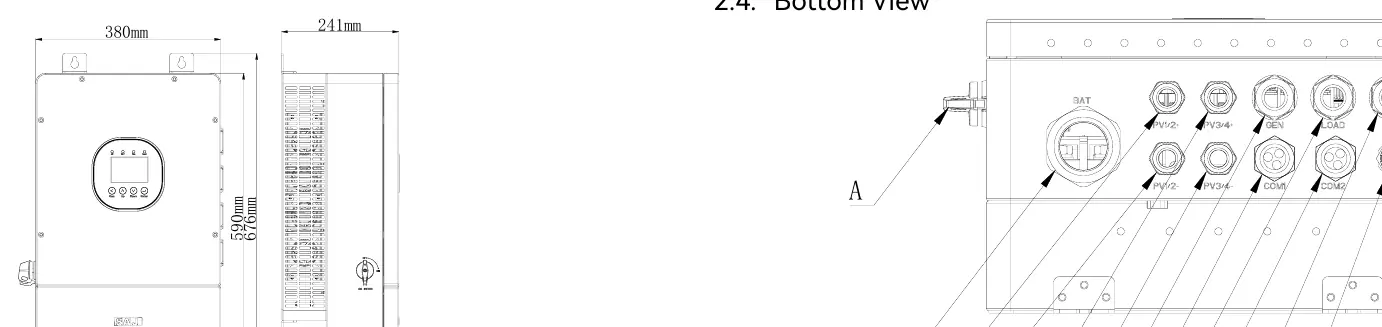

• Wandmontage: Verwenden Sie die mitgelieferte Bohrschablone oder markieren Sie die Löcher gemäß den Abmessungen (546 mm oder 560 mm Abstand zwischen den oberen und unteren Löchern).

Elektrischer Anschluss

Sicherheitshinweis: Vor allen Arbeiten müssen AC- und DC-Terminals getrennt sein. Warten Sie nach dem Trennen mindestens 5 Minuten, bis sich die Kondensatoren entladen haben.

• Erdung: Das zusätzliche Erdungskabel muss vor allen anderen elektrischen Anschlüssen verbunden werden.
• AC-Anschluss: Ein Leitungsschutzschalter ist zwischen Netz und Wechselrichter erforderlich. Die Kabelgröße muss gemäß der Modellleistung gewählt werden (z.B. 8 AWG für 5K-Modelle, 6 AWG für 10K-Modelle).
• Batterieanschluss: Nur kompatible Batterien (SAJ B2-5.0-LV1/LV2) verwenden. Achten Sie strikt auf die Polarität (BAT+ und BAT-).
• PV-Anschluss: Verbinden Sie die PV-Strings mit den entsprechenden PV-Eingängen.

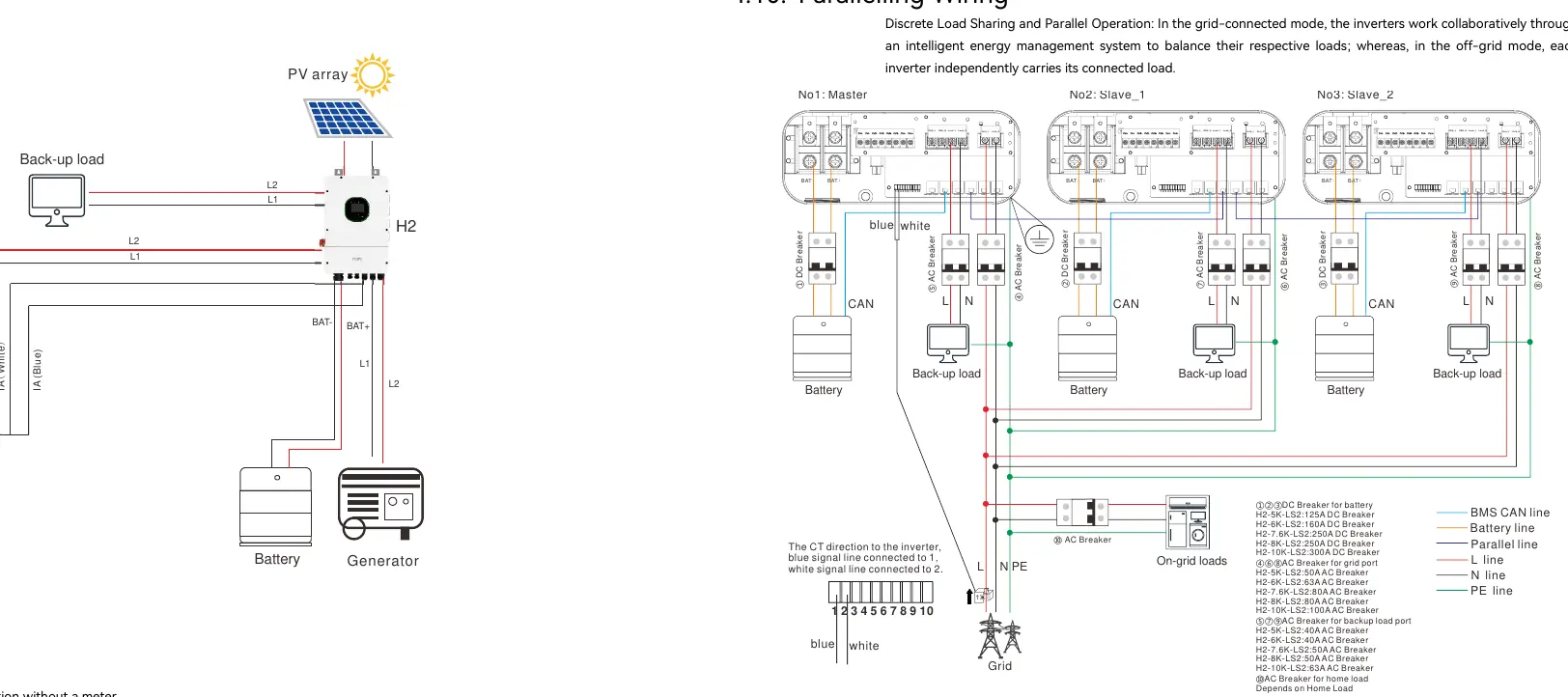

• Kommunikation: Anschluss von Wi-Fi/4G-Modulen, Batterietemperatursensoren und Kommunikationskabeln (RS485, CAN) über die RJ45-Ports.

Inbetriebnahme

Die Inbetriebnahme erfolgt über die Elekeeper App:

1. Laden Sie die App herunter und registrieren Sie sich.
2. Aktivieren Sie Bluetooth am Smartphone.

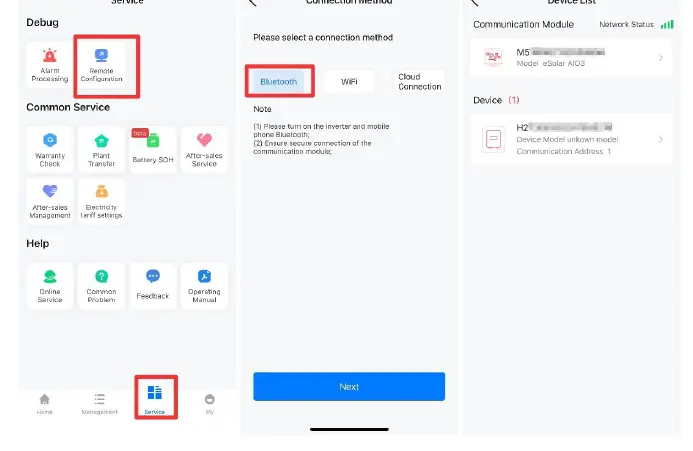

3. Wählen Sie in der App Remote Configuration und verbinden Sie sich mit dem Wechselrichter.
4. Führen Sie die Initialisierungseinstellungen durch (Parallelmodus, Batterietyp, Ländereinstellungen, Netzkonformität).
5. Konfigurieren Sie bei Bedarf das Kommunikationsmodul (Wi-Fi) für die Fernüberwachung.

Fehlerbehebung

Bei Fehlern zeigt der Wechselrichter einen Fehlercode an. Wichtige Codes sind:

• 31: ISO-Fehler.
• 24: Master No Grid Error.
• 40: Master Self-Test Failed.
• 55: BMS Lost Error.

Bei diesen Fehlern wenden Sie sich bitte an den technischen Support von SAJ.

Wartung und Entsorgung

Das Gerät darf nicht im Hausmüll entsorgt werden. Es muss bei einer zugelassenen Sammelstelle für Elektronikschrott abgegeben werden.
