Bedienungsanleitung für den Solarwechselrichter Huawei SUN2000-100KTL/110KTL/115KTL-M2
Schnelle Anleitung zur Installation, Inbetriebnahme und Wartung des Huawei SUN2000-100KTL/110KTL/115KTL-M2 Solarwechselrichters. Enthält Sicherheitshinweise, Verkabelung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation, den elektrischen Anschluss, die Inbetriebnahme, Wartung und Fehlerbehebung der Solarwechselrichter-Modelle SUN2000-100KTL-M2, SUN2000-110KTL-M2 und SUN2000-115KTL-M2. Die Anleitung richtet sich an qualifiziertes Fachpersonal.
Sicherheitshinweise
Vor der Installation oder Wartung müssen alle DC-Schalter ausgeschaltet sein. Tragen Sie stets persönliche Schutzausrüstung (PSA) wie isolierte Handschuhe, Schutzbrille und Sicherheitsschuhe. Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
Installation
Der Wechselrichter muss in einer gut belüfteten Umgebung installiert werden. Achten Sie auf ausreichende Abstände für die Wärmeableitung (mindestens 600 mm Bodenabstand empfohlen). Die Montage kann an einer Halterung oder Wand erfolgen. Vermeiden Sie direkte Sonneneinstrahlung und extreme Wetterbedingungen.
Elektrische Anschlüsse

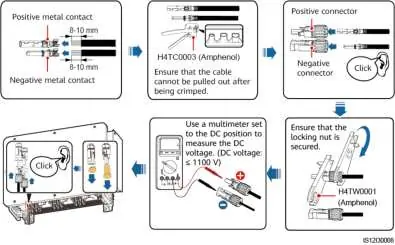

Die Verkabelung umfasst den PE-Anschluss, AC-Ausgangskabel, DC-Eingangskabel (PV-Strings) und Kommunikationskabel (RS485). Verwenden Sie nur die mitgelieferten PV-Steckverbinder (Amphenol Helios H4 oder Staubli MC4). Achten Sie beim Anschluss der RS485-Kabel auf die korrekte Pin-Belegung.
Inbetriebnahme
Vor dem Einschalten: Prüfen Sie, ob alle Kabel korrekt angeschlossen sind, die DC-Schalter und der AC-Schalter ausgeschaltet sind und die Wartungsfachabdeckung sicher verschlossen ist. Schalten Sie zuerst den AC-Schalter und dann die DC-Schalter ein. Nutzen Sie die SUN2000-App für die Konfiguration.
Wartung und Fehlerbehebung
Regelmäßige Wartung umfasst die Reinigung der Lüfter und Lüftungsschlitze sowie die Überprüfung der Kabelverbindungen. Bei Fehlern zeigt die App Alarm-IDs an. Häufige Alarme wie "High String Input Voltage" oder "String Reverse Connection" erfordern eine Überprüfung der PV-String-Konfiguration oder Polarität.
Praktische Hilfe
Typische Probleme
High String Input Voltage (Alarm 2001)
Reduzieren Sie die Anzahl der in Reihe geschalteten PV-Module, bis die Leerlaufspannung unter der maximalen Betriebsspannung liegt.
String Reverse Connection (Alarm 2011)
Prüfen Sie die Polarität der PV-Strings. Schalten Sie den DC-Schalter aus und korrigieren Sie die Verkabelung.
Grid Overvoltage (Alarm 2034)
Prüfen Sie, ob die Netzspannung den oberen Schwellenwert überschreitet. Kontaktieren Sie ggf. den Netzbetreiber.
Lüfterfehler (Alarm 2086/2087)
Überprüfen Sie die Lüfter auf Fremdkörper oder Beschädigungen. Reinigen oder ersetzen Sie den Lüfter bei Bedarf.
Vor der Verwendung
- Prüfen Sie die Verpackung auf Beschädigungen.
- Stellen Sie sicher, dass alle DC-Schalter und der AC-Schalter ausgeschaltet sind.
- Überprüfen Sie, ob die Installationsumgebung sauber und trocken ist.
- Stellen Sie sicher, dass alle Kabel korrekt und sicher angeschlossen sind.
- Prüfen Sie, ob ungenutzte DC-Eingänge versiegelt sind.
Technische Daten in der Praxis
- Maximale Eingangsspannung
- 1100 V DC; darf nicht überschritten werden, um Schäden zu vermeiden.
- Betriebsspannungsbereich
- 200–1000 V DC.
- IP-Schutzart
- IP66; staubdicht und Schutz gegen starkes Strahlwasser.
- Betriebstemperatur
- -25°C bis +60°C.
Abbildungen und Diagramme

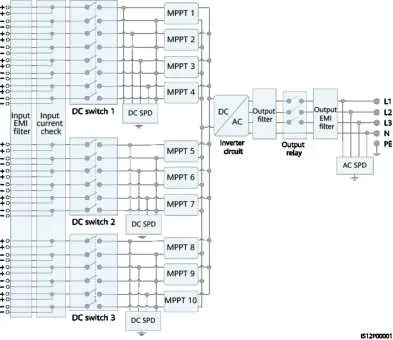

- Schematische Darstellung der MPPT-Schaltungen und DC-Schalter.
- Abstände für die horizontale und dreieckige Installation mehrerer Wechselrichter.

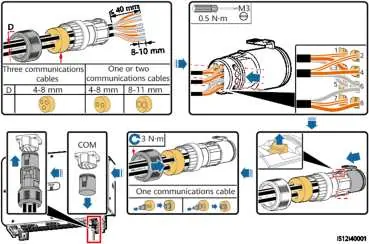

- Anschlussdiagramme für RS485-Kommunikation und Smart Dongle.
- Anforderungen an die OT/DT-Terminals für verschiedene Kabeltypen.
Modellkompatibilität
- Unterstützt TN-S, TN-C, TN-C-S, TT und IT Stromnetze.
- Kompatibel mit Amphenol Helios H4 und Staubli MC4 Steckverbindern.
- Unterstützt RS485 und MBUS Kommunikation.
