Installations- und Bedienungsanleitung für Vent-Axia Lo-Carbon Tempra SELV...

Wichtige Informationen aus der Anleitung

Der Vent-Axia Lo-Carbon Tempra SELV ist ein Wärmerückgewinnungslüfter für die Wandmontage, der für den Einsatz in Küchen, Bädern, Toiletten oder Wirtschaftsräumen konzipiert ist. Das Gerät arbeitet mit einer 24V DC SELV-Spannung, die über einen speziellen Controller bereitgestellt wird. Wichtig: Die Installation muss von einer qualifizierten Fachkraft gemäß den geltenden I.E.E.-Vorschriften durchgeführt werden. Das Gerät darf nicht in Bereichen mit brennbaren Gasen, übermäßigem Fett oder extremen Temperaturen (außerhalb von -5°C bis 40°C) installiert werden.

Produktbeschreibung

Das System ist in sechs Modellvarianten erhältlich, die sich durch Funktionen wie Zugschalter, Timer (5-50 Min. Nachlauf) und internen Feuchtigkeitssensor (60-90% RH) unterscheiden. Alle Modelle verfügen über eine konstante Grundlüftungsgeschwindigkeit (Trickle Speed) und eine Boost-Funktion.

Installation

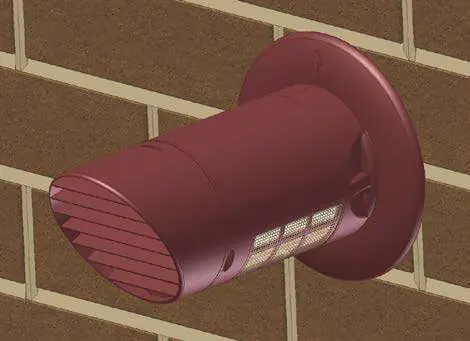

Die Wandmontage erfordert eine Kernbohrung für ein 110mm Rohr. Die Hülse sollte leicht nach außen geneigt sein, um Kondenswasser abzuleiten. Die Montage erfolgt in folgenden Schritten:

• Markieren Sie die Befestigungspunkte und den Kabeldurchlass mithilfe der Vorlage.
• Installieren Sie das Rohr und dichten Sie es ab.
• Entfernen Sie die Abdeckplatte und die elektrische Abdeckung.
• Führen Sie das 24V-Kabel durch die rückseitigen oder seitlichen Eingänge.
• Befestigen Sie das Gehäuse an der Wand.

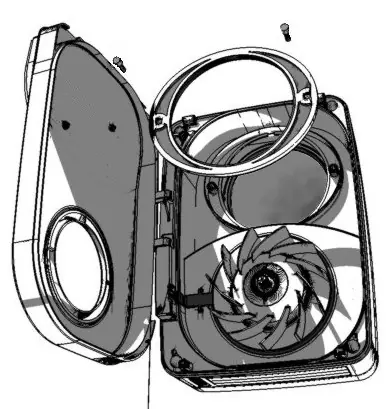

• Setzen Sie den Wärmetauscher ein und sichern Sie ihn mit der Halteklammer.
• Schließen Sie das Gerät und bringen Sie die Abdeckungen wieder an.

Elektrische Verkabelung

Warnung: Trennen Sie vor Installations- oder Wartungsarbeiten immer die Stromversorgung. Das Gerät ist doppelt isoliert (Klasse II) und darf nicht geerdet werden. Verwenden Sie nur die mitgelieferte 24V-Steuerung. Schließen Sie niemals mehr als einen Lüfter an einen Controller an.

Einrichtung und Einstellungen

Die Konfiguration erfolgt über den Controller:

• Trickle Speed: Werkseitig auf 6l/s eingestellt. Durch Entfernen des Jumpers (JP2) kann die Geschwindigkeit auf 9l/s erhöht werden.
• Timer: Einstellbar von 5 bis 50 Minuten. Drehen Sie den Regler im Uhrzeigersinn, um die Zeit zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern.
• Feuchtigkeitssensor: Werkseitig auf ca. 70% RH eingestellt. Der Bereich ist von 60-90% RH anpassbar.

Wartung und Reinigung

Um die Effizienz zu erhalten, sollte der Wärmetauscher regelmäßig gereinigt werden:

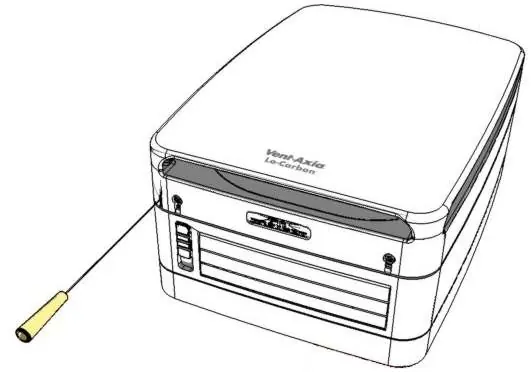

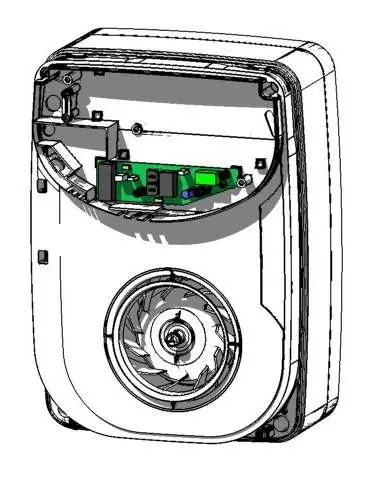

• Entfernen Sie die Abdeckplatte und öffnen Sie die Tür.
• Entnehmen Sie den Wärmetauscher vorsichtig.
• Waschen Sie den Wärmetauscher in warmem Wasser mit einem milden Reinigungsmittel.
• Trocknen Sie ihn gründlich ab und setzen Sie ihn in umgekehrter Reihenfolge wieder ein.
