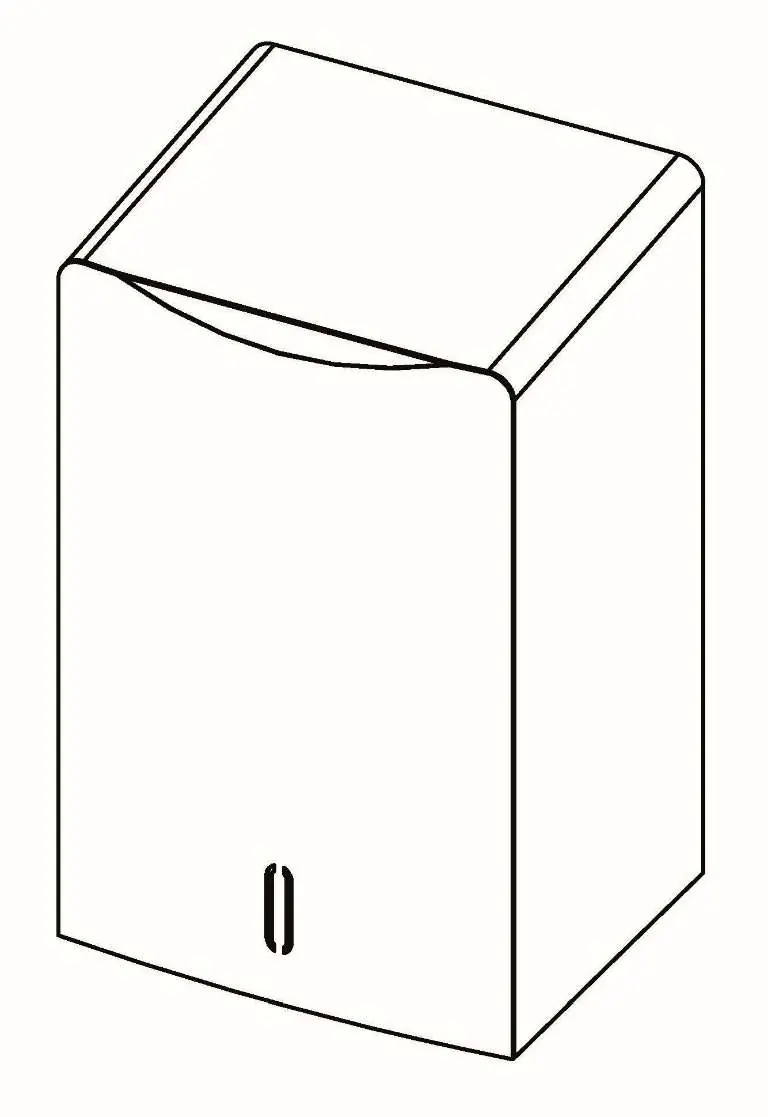

Installations- und Bedienungsanleitung für Vent-Axia 1.0kW Händetrockner

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Verkabelungsanweisungen für den Vent-Axia 1.0kW Händetrockner. Die Installation darf ausschließlich durch qualifiziertes Fachpersonal unter Einhaltung lokaler Vorschriften erfolgen. Das Gerät ist nicht für den Hausgebrauch bestimmt und erfordert einen festen Stromanschluss.

Installation

Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Verwenden Sie die beiliegende Montageschablone, um die Position der vier Befestigungslöcher und den Kabeldurchlass zu markieren.

1. Lösen Sie die mittlere Schraube und nehmen Sie das Gehäuse von der Montageplatte ab.
2. Führen Sie das Stromkabel durch die Montageplatte.
3. Verbinden Sie das Kabel mit dem Wago-Steckverbinder und befestigen Sie diesen an der Platte.
4. Montieren Sie die Grundplatte mit vier Schrauben (1/4 x 1-3/4 Zoll) an der Wand.
5. Setzen Sie das Gehäuse wieder auf die Montageplatte und sichern Sie es mit der mittleren Schraube.

Bei der Montage mehrerer Geräte ist ein Mindestabstand von 610 mm (24 Zoll) zwischen den Mittelpunkten einzuhalten.

Betrieb und Einstellungen

Der Händetrockner arbeitet berührungslos. Halten Sie die Hände unter den Auslass, um den Trocknungsvorgang zu starten. Das Gerät stoppt automatisch, sobald die Hände entfernt werden.

Anpassung der Luftgeschwindigkeit und Sensorreichweite

Nach dem Abnehmen der Abdeckung können Sie die Einstellungen über interne Regler vornehmen:

• Luftgeschwindigkeit: Drehen Sie den Regler VR für Luftgeschwindigkeit im Uhrzeigersinn (+), um die Leistung zu erhöhen, oder gegen den Uhrzeigersinn (-), um sie zu verringern.
• Sensorreichweite: Der Standardbereich liegt bei 170 mm. Drehen Sie den Regler VR für Sensor im Uhrzeigersinn, um die Reichweite zu vergrößern, oder gegen den Uhrzeigersinn, um sie zu verringern.

Wartung und LED-Anzeigen

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und mildem Reinigungsmittel. Verwenden Sie keine Scheuermittel. Die integrierte LED-Anzeige gibt Auskunft über den Status:

• Weiß: Betriebsbereit
• Grün: In Betrieb
• Rot: HEPA-Filter ersetzen
• Blau: Motorkohlen ersetzen

Sicherheit

Das Gerät muss zwingend geerdet werden. Bei beschädigtem Netzkabel darf der Austausch nur durch den Hersteller oder einen qualifizierten Servicetechniker erfolgen. Das Gerät ist nicht für Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten ohne Aufsicht geeignet.
