Installationsanleitung für Bradford White RTG 199HE Kaskaden-Abgassystem

Wichtige Informationen aus der Anleitung

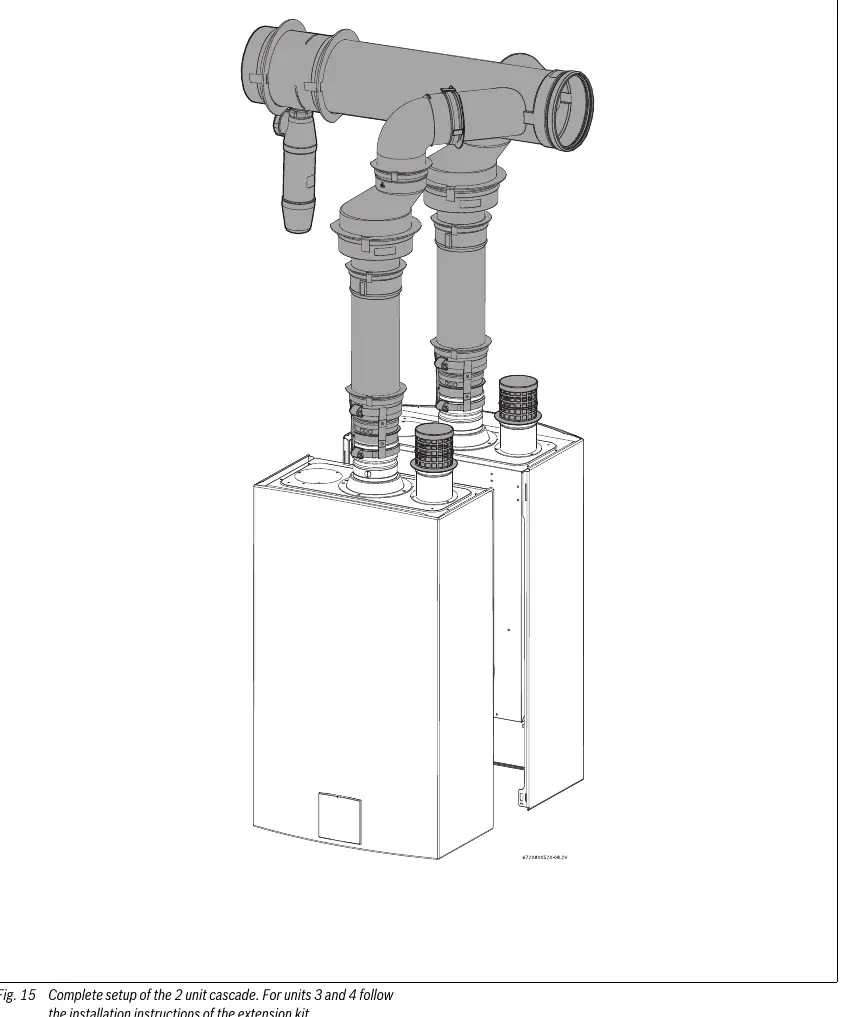

Dieses Dokument beschreibt die Installation des Kaskaden-Abgassystems für den Bradford White RTG 199HE in einer Back-to-Back-Konfiguration. Die Installation darf ausschließlich durch lizenzierte Fachkräfte erfolgen. Es ist zwingend erforderlich, die nationalen, staatlichen und lokalen Vorschriften sowie die Anweisungen in diesem Handbuch genau zu befolgen, um Gefahren wie Kohlenmonoxidvergiftungen oder Brände zu vermeiden.

Sicherheitshinweise

Bei der Installation und Wartung sind folgende Sicherheitspunkte zu beachten:

• Abgasgeruch: Bei Wahrnehmung von Abgasgeruch das Gerät sofort ausschalten, Fenster und Türen öffnen und einen zertifizierten Installateur verständigen.
• Belüftung: Die Lufteinlass- und Auslassöffnungen dürfen niemals blockiert oder verkleinert werden. Das Gerät darf nicht betrieben werden, solange Hindernisse vorhanden sind.
• Abgassystem: Alle Abgasrohre müssen unbeschädigt sein. Es darf nur ein Gerät an ein Abgassystem oder einen Schornstein angeschlossen werden.
• Verbrennungsluft: Die Verbrennungsluft muss frei von korrosiven Substanzen (halogenierte Kohlenwasserstoffe) gehalten werden.

Verbrennungsluftanforderungen

Das Gerät benötigt eine ausreichende Zufuhr von Verbrennungsluft. Bei Aufstellung in unkonfigurierten Räumen ist in der Regel ausreichend Infiltrationsluft vorhanden. In geschlossenen Räumen müssen zwei permanente Öffnungen (oben und unten) vorhanden sein, deren Größe von der BTU-Leistung des Geräts abhängt. Bei Verwendung von Lamellen oder Gittern müssen die Öffnungsgrößen entsprechend angepasst werden (z. B. +300% für Holzlamellen).

Montage des Zubehörs

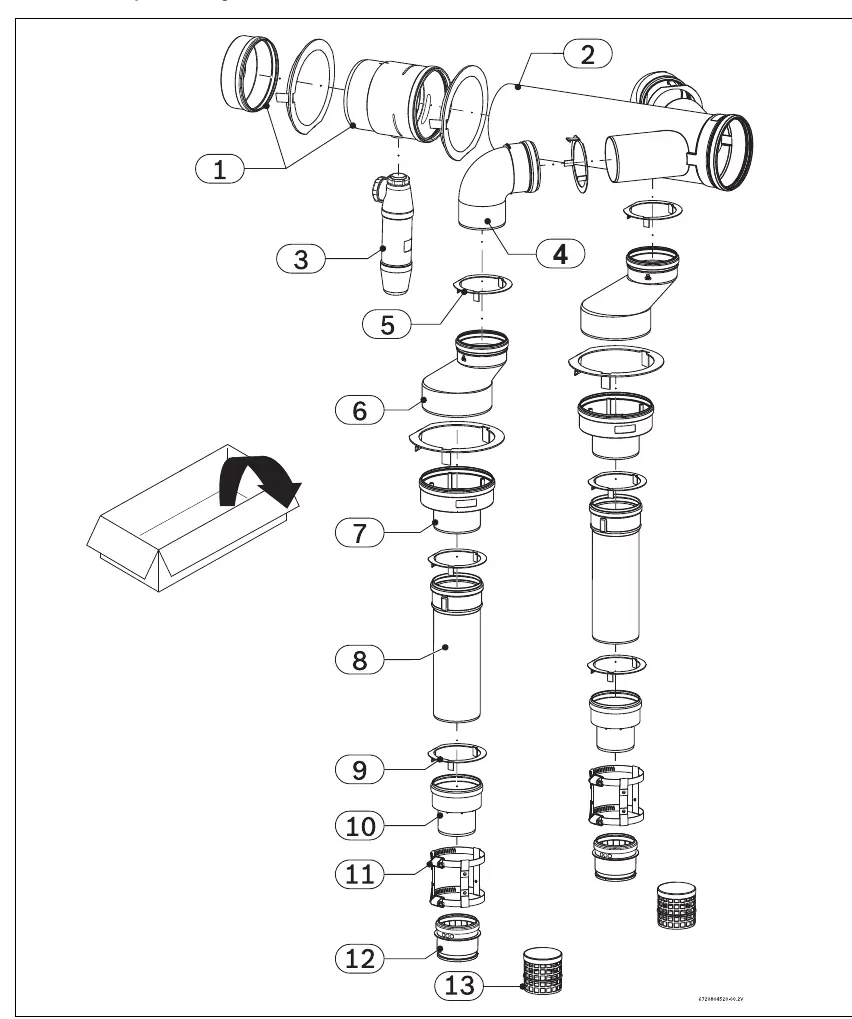

Die Montage umfasst den Zusammenbau der Kaskadenkomponenten, einschließlich Kondensatfalle, Header-Rohr, Reduzierstücke und Abgasrohre. Alle Dichtungen sollten gleichmäßig mit Schmiermittel versehen werden, um eine gasdichte Verbindung zu gewährleisten. Die Installation der Wandhalterungen und die korrekte Ausrichtung der Rohre sind für die Stabilität des Systems entscheidend.

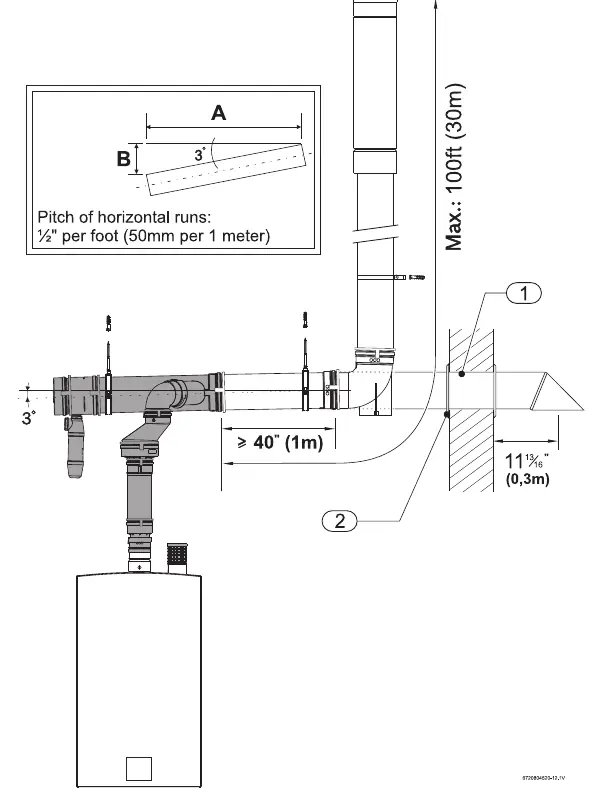

Zulässige Abgaslängen

Für den Betrieb gelten spezifische Längenbeschränkungen:

• Minimale horizontale Abgaslänge: Mindestens 40 Zoll (1 m) horizontaler Verlauf sind erforderlich (ohne Header und Endstück).
• Maximale kombinierte Abgaslänge: Die gesamte kombinierte horizontale und vertikale Abgaslänge darf 100 Fuß (30 m) nicht überschreiten (ohne Header und bis zu einem 90°-Bogen).
