Installations- und Bedienungsanleitung für Vent-Axia Lo-Carbon Revive Ventilator
Erfahren Sie, wie Sie den Vent-Axia Lo-Carbon Revive Ventilator installieren, verkabeln und konfigurieren. Diese Anleitung enthält Details zur Inbetriebnahme, zum Einstellungsmenü, zur Wartung und zur Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Vent-Axia Lo-Carbon Revive ist ein kontinuierlich laufender oder intermittierender Abluftventilator für Küchen, Hauswirtschaftsräume, Badezimmer und Toiletten. Diese Anleitung deckt die Installation, Verkabelung und Konfiguration ab. Wichtig: Die Installation muss von einer qualifizierten Person gemäß den geltenden Vorschriften durchgeführt werden. Das Gerät ist doppelt isoliert (Klasse II) und darf nicht geerdet werden.
Installation
Der Ventilator kann an Wänden, Fenstern oder Decken montiert werden.
- Wandmontage: Bohren Sie ein 117 mm Loch. Setzen Sie die Wandhülse mit einem leichten Gefälle nach außen ein, um Kondenswasser abzuleiten.
- Decken-/Panelmontage: Bohren Sie ein 105 mm Loch.
- Vorbereitung: Lösen Sie die Schraube an der Unterseite des Gitters, um es zu entfernen. Markieren Sie die Schraublöcher, bohren Sie und befestigen Sie die Grundplatte.
- SELV-Modelle: Der Transformator darf nicht in Duschkabinen installiert werden und muss außerhalb der Reichweite (1,5 m) von Personen in der Badewanne oder Dusche platziert werden. Er muss oberflächenmontiert werden, um Luftzirkulation zu ermöglichen.
Verkabelung
Stellen Sie sicher, dass die Stromversorgung (220-240V 50Hz) den Angaben auf dem Typenschild entspricht. Ein lokaler Trennschalter mit mindestens 3 mm Kontaktabstand ist erforderlich. Folgen Sie den spezifischen Schaltplänen (Fig. 1-6) je nach Modell und gewünschter Funktion (z. B. kontinuierlicher Betrieb, Boost-Funktion, SELV-Anschluss).
Inbetriebnahme und Konfiguration
Nach der Installation kann der Ventilator über das integrierte LED-Display konfiguriert werden. Entfernen Sie das Gitter, um auf das Bedienfeld zuzugreifen. Trennen Sie das Gerät nicht vom Stromnetz, da die Konfiguration Strom benötigt.
- Tasten: + (erhöhen), - (verringern), X (Modus/nächste Einstellung).

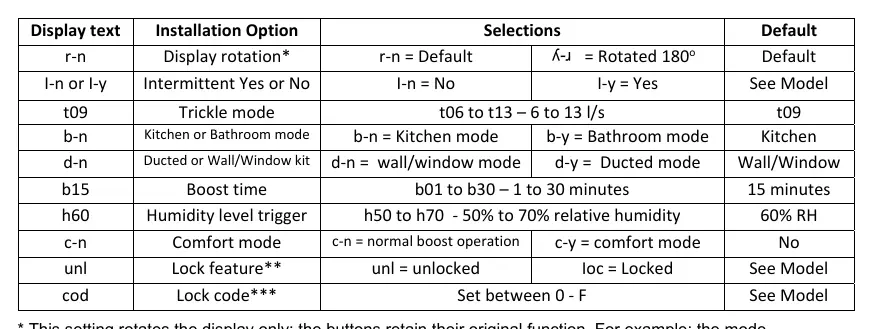

- Menüoptionen: Display-Rotation, Intervallbetrieb, Trickle-Modus (6-13 l/s), Raumtyp (Küche/Bad), Boost-Zeit (1-30 Min), Feuchtigkeitsschwellenwert (50-70% rH), Komfortmodus und Sperrfunktion.
Funktionen
- Komfortmodus: Verhindert, dass der Ventilator sofort in den Boost-Modus schaltet, wenn der LS-Eingang aktiviert wird (verzögert um 5 Minuten), um Lärmbelästigung zu vermeiden.
- Datenlogger: Halten Sie die Modus-Taste 5 Sekunden lang gedrückt, um auf Betriebsdaten wie Gesamtlaufzeit, Energieverbrauch und Feuchtigkeits-Boost-Zeit zuzugreifen.
Wartung und Reinigung
Der Ventilator sollte regelmäßig inspiziert und gereinigt werden, um Schmutzablagerungen zu vermeiden. Wischen Sie die Einlässe und die Vorderseite mit einem feuchten Tuch ab. Die Lager sind versiegelt und erfordern keine Schmierung.
Praktische Hilfe
Typische Probleme
Ventilator läuft dauerhaft im Boost-Modus
Der Raum ist feucht oder wurde kürzlich renoviert (kann bis zu 2 Wochen dauern, bis sich die Feuchtigkeit stabilisiert). Alternativ ist der Feuchtigkeitsschwellenwert zu niedrig eingestellt; erhöhen Sie diesen im Menü.
Ventilator startet nicht bei hoher Feuchtigkeit
Der Feuchtigkeitsschwellenwert ist zu hoch eingestellt. Passen Sie den Wert im Menü auf eine niedrigere Stufe an.
Wasser tropft aus dem Ventilator (bei Deckenmontage)
Dies ist auf Kondenswasserbildung in der Leitung zurückzuführen. Ein Kondensatabscheider sollte direkt nach dem Ventilator installiert werden.
Vor der Verwendung
- Sicherstellen, dass die Stromversorgung den Angaben auf dem Typenschild entspricht.
- Lokalen Trennschalter mit mindestens 3 mm Kontaktabstand installieren.
- Bei Wandmontage: 117 mm Loch bohren und Hülse mit leichtem Gefälle nach außen einsetzen.
- Bei Deckenmontage: 105 mm Loch bohren.
- Vor der Inbetriebnahme sicherstellen, dass sich das Laufrad frei drehen lässt.
- Sicherstellen, dass der Transformator (bei SELV-Modellen) nicht mit Isolierung abgedeckt ist.
Abbildungen und Diagramme
- Fig. 1-3: Verkabelungsdiagramme für Standardmodelle (220-240V).
- Fig. 4-6: Verkabelungsdiagramme für SELV-Modelle mit Transformator.

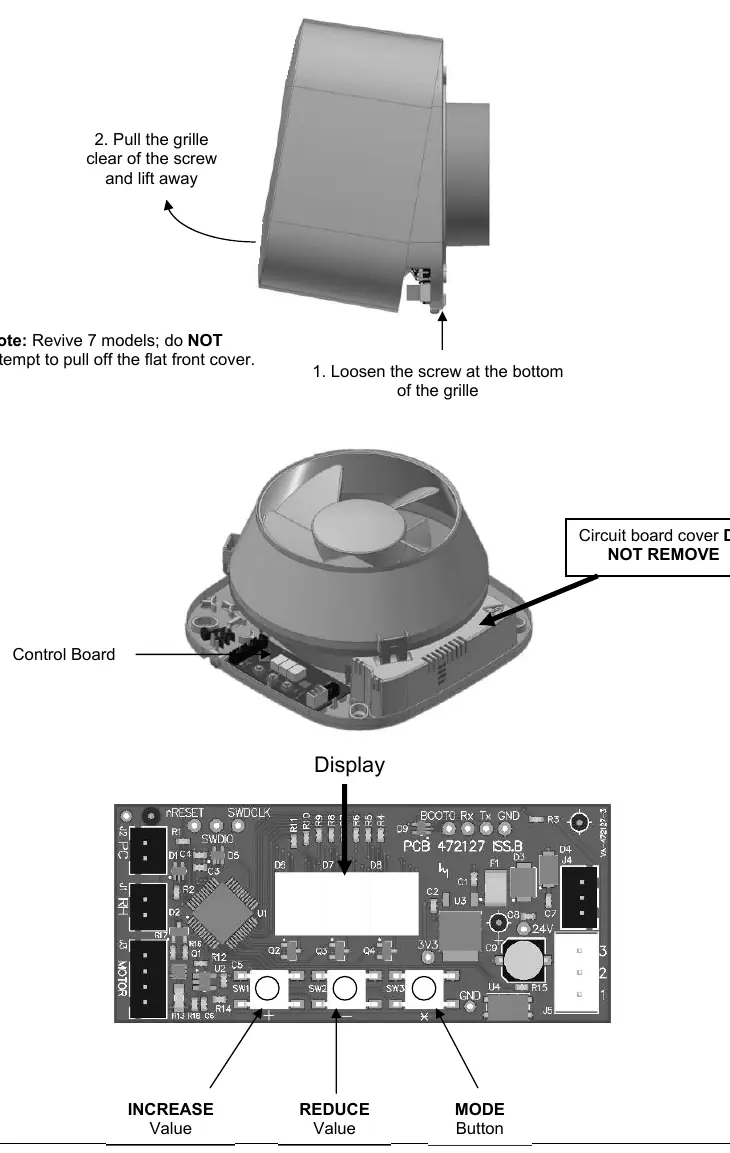

- Fig. 7: Anleitung zum Entfernen des Gitters für den Zugriff auf das Bedienfeld.
Modellkompatibilität
- Nicht in Bereichen mit ölhaltiger Atmosphäre oder korrosiven Gasen installieren.
- Umgebungstemperatur muss zwischen -5°C und 40°C liegen.
