Installationsanleitung für Trane Multi-Position Cased Coils mit Leckerkennungs-Kit
Detaillierte Installationsanleitung für Trane Multi-Position Cased Coils. Enthält wichtige Informationen zur Montage, zum R454B-Leckerkennungs-Kit, zur elektrischen Verdrahtung, zur Piston/TXV-Installation und zur Inbetriebnahme.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Installation von Trane Multi-Position Cased Coils inklusive des R454B-Leckerkennungs-Kits. Sie enthält wichtige Sicherheitsvorkehrungen für A2L-Kältemittel, Montageanweisungen für verschiedene Ofenkonfigurationen sowie Anleitungen zur elektrischen Verdrahtung und Piston-Installation. S. 1, 9, 12, 18
Wichtigste Schritte
- Installation des Leckerkennungs-Kits S. 18
- Montage des Coils auf dem Ofen S. 12
- Installation/Austausch des Pistons S. 22
Erste Inbetriebnahme
- Vor der Inbetriebnahme müssen alle sicherheitsrelevanten Punkte durch qualifizierte Fachkräfte geprüft werden. S. 11
Probleme und Lösungen
LED 1 blinkt grün (Kommunikationsfehler)
Fails to communicate with the refrigerant sensor for 30 consecutive seconds. Contact after-sales personnel.
S. 19
LED 2 blinkt grün (Leck erkannt)
Maintain ventilation, cut off outdoor unit signal, turn off compressor, open highest wind gear of furnace.
S. 19Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| 1 | The refrigerant sensor communication fails. | Contact after-sales personnel. | S. 19 |
| 2 | Refrigerant concentration exceeds the limit alarm value. | Maintain ventilation, cut off outdoor unit signal, turn off compressor. | S. 19 |
| 3 | The refrigerant sensor is faulty. | Replace with a new refrigerant detection sensor. | S. 19 |
| 4 | Life reminder (Sensor expires). | Replace with a new refrigerant detection sensor. | S. 19 |
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kältemittel | R454B | A2L-Kältemittel (leicht entflammbar) | S. 8 |
| Drahtstärke | 18 AWG | Mindestanforderung für die Verdrahtung des Leckerkennungs-Kits | S. 17, 21 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4, 5
- Produktabmessungen S. 9, 10
- Installation S. 11, 12, 13, 14
- Piston/TXV Installation S. 20, 21, 22, 23
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für Trane Multi-Position Cased Coils, die mit einem R454B-Leckerkennungs-Kit ausgestattet sind. Da das System mit dem leicht entflammbaren Kältemittel A2L arbeitet, ist die strikte Einhaltung der Sicherheitsvorschriften, der korrekten Verdrahtung und der Raumgrößenanforderungen zwingend erforderlich. Die Installation darf nur von qualifiziertem Fachpersonal durchgeführt werden.
Produktbeschreibung und Abmessungen
Die Coils sind für verschiedene Installationsszenarien (Upflow, Downflow, horizontal) konzipiert. Die Abmessungen variieren je nach Modell (5MXCA003AC6HCA bis 5MXCD010AC6HCA). Das Gerät verfügt über ein werkseitig installiertes Hitzeschild an der Kondensatwanne und ein Leckerkennungs-Kit, das zwingend verwendet werden muss.
Installation der Coils
Die Coils können in verschiedenen Ausrichtungen installiert werden. Achten Sie darauf, dass das Coil waagerecht steht und der Spalt zwischen Coil und Ofen ordnungsgemäß abgedichtet ist, um Luftlecks zu vermeiden. Verwenden Sie Blechschrauben zur Befestigung am Ofenauslass. Bei horizontaler Installation kann ein Übergangsstück aus Blech erforderlich sein, um den nötigen Abstand zu gewährleisten.

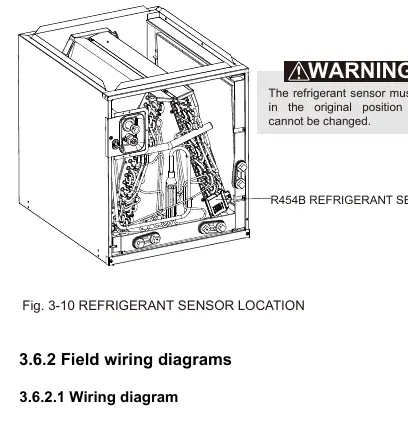

Installation des Leckerkennungs-Kits
Das Kit muss gemäß den beiliegenden Schaltplänen installiert werden. Wichtige Schritte:
- Schalten Sie die Stromversorgung von Ofen, Außengerät und Regler ab.
- Befestigen Sie das Kit an der Vorder- oder Seite des Coils. Verwenden Sie das mitgelieferte Schwammpolster auf der Rückseite des Kits, um das Coil nicht zu beschädigen.
- Verwenden Sie 18AWG-Kabel für die Verbindungen.
- Stellen Sie sicher, dass die Schrauben nicht länger als 0,4 Zoll sind, um die Glasfaserisolierung nicht zu durchdringen.
- Nach der Installation muss das System auf korrekte Funktion geprüft werden.
Piston- und TXV-Installation
Die Coils werden mit einem werkseitig installierten Piston geliefert. Prüfen Sie anhand der Tabelle 4-1, ob die Größe für Ihre Kombination geeignet ist. Falls ein Austausch erforderlich ist, entfernen Sie den Piston vorsichtig, ohne die Piston-Hülse zu beschädigen. Bei Verwendung eines TXV-Kits folgen Sie den spezifischen Anweisungen für das Anlöten der Verbindungsrohre und die Befestigung der Fühler.
Kondensatablauf
Das Gerät verfügt über primäre und sekundäre 3/4" NPT-Anschlüsse. Verwenden Sie Teflonband für die Verbindungen, kein Dichtmittel. Installieren Sie einen Siphon unter der Wanne, um einen ordnungsgemäßen Abfluss zu gewährleisten.
Sicherheit und Wartung
Das System verwendet R454B-Kältemittel. Bei einem Leck schaltet das System das Außengerät ab, aktiviert das Gebläse auf maximaler Stufe und unterbricht die Heizung für 5 Minuten. Halten Sie Lüftungsöffnungen frei und führen Sie keine Arbeiten an Kältemittelleitungen ohne entsprechende Zertifizierung und Schutzausrüstung durch.
Praktische Hilfe
Typische Probleme
Leckerkennungs-Kit zeigt Fehler (LED blinkt)
Prüfen Sie die Fehlercodes: 1x Blinken (Kommunikationsfehler), 2x (Leck erkannt), 3x (Sensor defekt), 4x (Sensor abgelaufen). Kontaktieren Sie bei Bedarf den Kundendienst.
Wasserleck am Kondensatablauf
Stellen Sie sicher, dass der Siphon korrekt installiert ist und die Anschlüsse nicht überdreht wurden (max. 37 in-lb).
Kältemittelleck-Alarm
Lüften Sie den Raum sofort, vermeiden Sie offene Flammen und schalten Sie das System ab. Kontaktieren Sie einen Fachmann.
Vor der Verwendung
- Prüfen Sie die Raumgröße gemäß den Anforderungen in Tabelle 3-3.
- Stellen Sie sicher, dass das Leckerkennungs-Kit korrekt verdrahtet ist.
- Überprüfen Sie, ob die Piston-Größe für Ihre Kombination korrekt ist.
- Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
- Prüfen Sie, ob alle Lüftungsöffnungen frei von Hindernissen sind.
Abbildungen und Diagramme

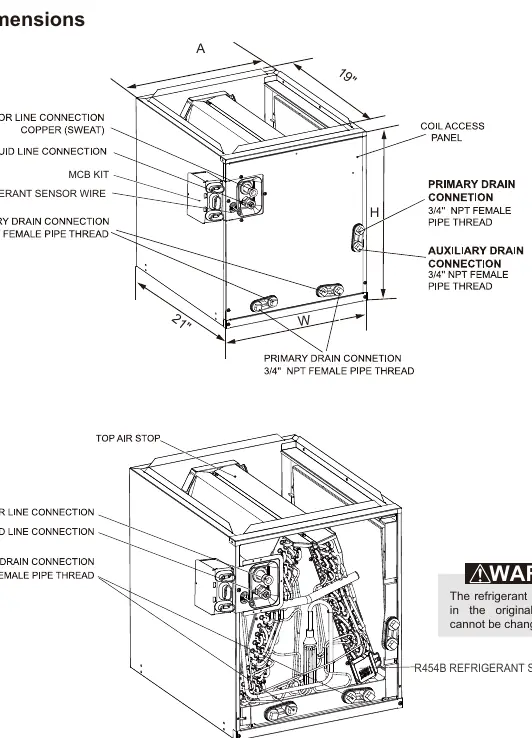

- Fig 2-1: Zeigt die Position der Anschlüsse und des Leckerkennungs-Kits am Coil.

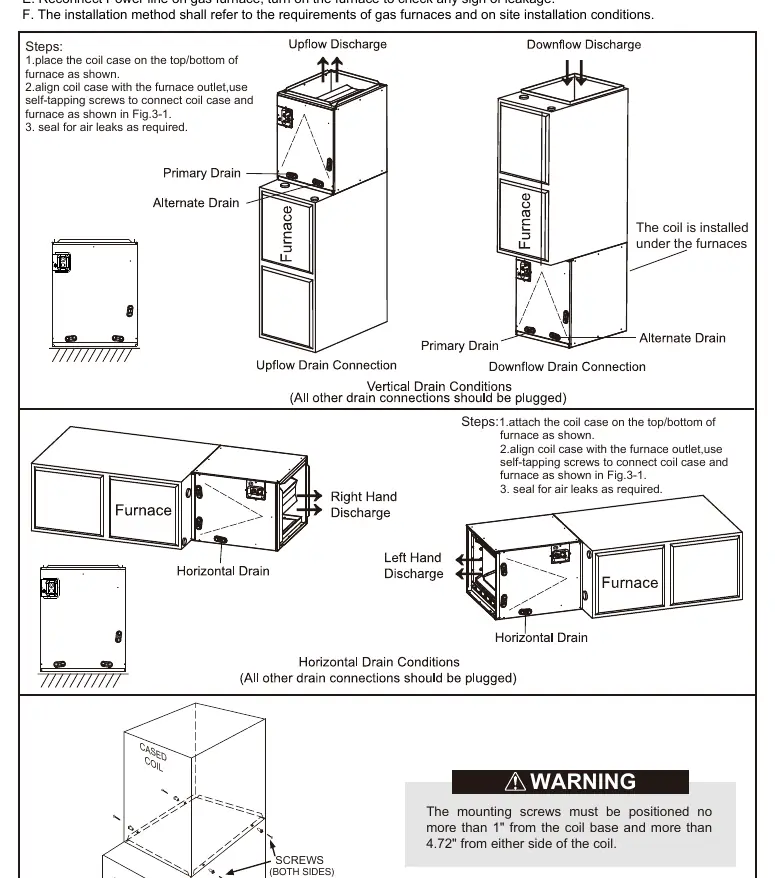

- Fig 3-1: Veranschaulicht die Montage des Coils auf dem Ofen (Upflow/Downflow).

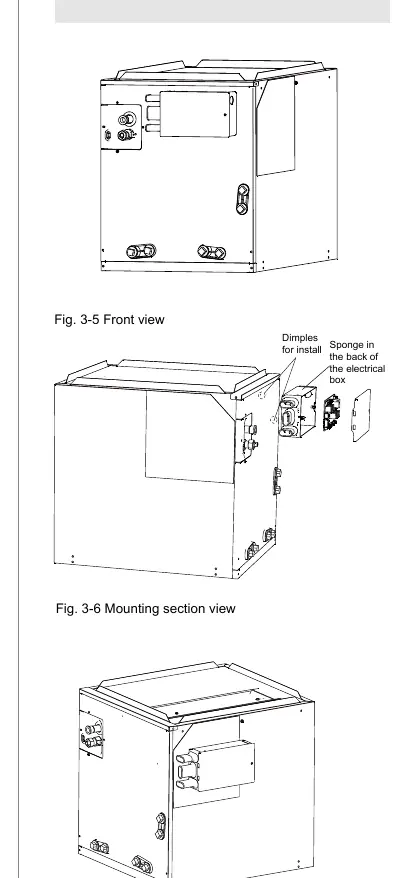

- Fig 3-6: Zeigt die korrekte Montage des Leckerkennungs-Kits mit Schwammpolster.

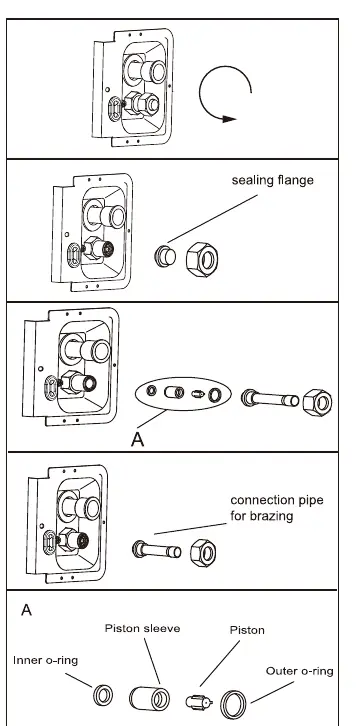

- Fig 4-1: Detaillierte Darstellung der Piston-Installation.
Modellkompatibilität
- Nur für die Verwendung mit R454B-kompatiblen Systemen.
- Muss downstream (in Luftstromrichtung) vom Ofen installiert werden.
- Nicht in ungelüfteten Bereichen ohne Einhaltung der Mindestraumgrößen installieren.
