Installationsanleitung für Trane 8 Port Distribution Board
Erfahren Sie, wie Sie das Trane 8 Port Distribution Board installieren. Diese Anleitung enthält wichtige Informationen zur Verkabelung, zur Trennung von Transformatorlasten und zu Sicherheitshinweisen für HVAC-Zonensysteme.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Trane 8 Port Distribution Board dient der Isolierung von Transformatorlasten in HVAC-Zonensystemen, um Systemlasten von Zonenlasten zu trennen. S. 3, 4
Wichtigste Schritte
- Verbinden Sie das Innengerät nur mit Port 8. S. 4
- Verbinden Sie Steuergeräte mit den Ports 1 bis 7. S. 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Transformator-Anforderung | 50VA | Erforderlich für Öfen mit elektronischem Luftreiniger. | S. 3 |
Wo es im PDF steht
- Sicherheitshinweise S. 2
- Allgemeine Informationen S. 3
- Verkabelung S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient der Installation des Trane 8 Port Distribution Board. Es ist für Fachpersonal mit Erfahrung in elektrischen und mechanischen Systemen bestimmt. Eine korrekte Anwendung ist entscheidend für den Komfort des HVAC-Zonensystems.
Sicherheitshinweise
WARNUNG: Arbeiten Sie nur an diesem Produkt, wenn Sie über ausreichende elektrische und mechanische Erfahrung verfügen. Während der Installation, Prüfung und Wartung kann es erforderlich sein, an spannungsführenden elektrischen Komponenten zu arbeiten. Nichtbeachtung kann zu schweren Verletzungen oder zum Tod führen.
Allgemeine Informationen
Das 8-Port-Verteilerboard wird benötigt, um Transformatorlasten zu isolieren. Es trennt die Systemlasten von den Zonenlasten, sodass jeder Transformator die dedizierten Komponenten steuern kann.
- Innen- und Außengeräte sowie Luftreiniger sollten über den Transformator des Innengeräts betrieben werden.
- Bei Öfen mit elektronischem Luftreiniger ist die Installation eines 50VA-Transformators erforderlich.
Verkabelung und Installation
Das Board bietet acht Anschlusspunkte für die Link-Kommunikation und die 24-Volt-Stromversorgung.
- Port 8: Ausschließlich für das Innengerät zur Transformatorisolierung.
- Ports 1 bis 7: Zur Steuerung von Geräten über die Last des zweiten Transformators.
- Wichtiger Hinweis: Der 24V R-Anschluss ist nicht mit Port 8 verbunden. Diese Unterbrechung eliminiert die Notwendigkeit einer Transformatorphasenabstimmung.
Wichtige Installationshinweise
- Da die beiden 24VAC-Transformatoren isoliert sind, ist die Phasenlage kein Problem.
- Erden Sie nicht die Sekundärseite des zweiten Transformators.
- Lassen Sie diese Sekundärspannung potentialfrei (floating).
Praktische Hilfe
Typische Probleme
Phasenabstimmung der Transformatoren
Die Isolierung durch das Board macht eine Phasenabstimmung überflüssig.
Erdung der Sekundärseite
Die Sekundärseite des zweiten Transformators darf nicht geerdet werden; sie muss potentialfrei bleiben.
Vor der Verwendung
- Stellen Sie sicher, dass das Personal über ausreichende elektrische Fachkenntnisse verfügt.
- Überprüfen Sie die Lastanforderungen für die Transformatoren.
- Stellen Sie sicher, dass die Verkabelung den nationalen und lokalen Vorschriften entspricht.
Technische Daten in der Praxis
- 50VA Transformator
- Erforderlich bei Öfen, die mit einem elektronischen Luftreiniger ausgestattet sind.
- 24V R-Anschluss
- Nicht mit Port 8 verbunden, um Transformator-Phasenprobleme zu vermeiden.
Abbildungen und Diagramme

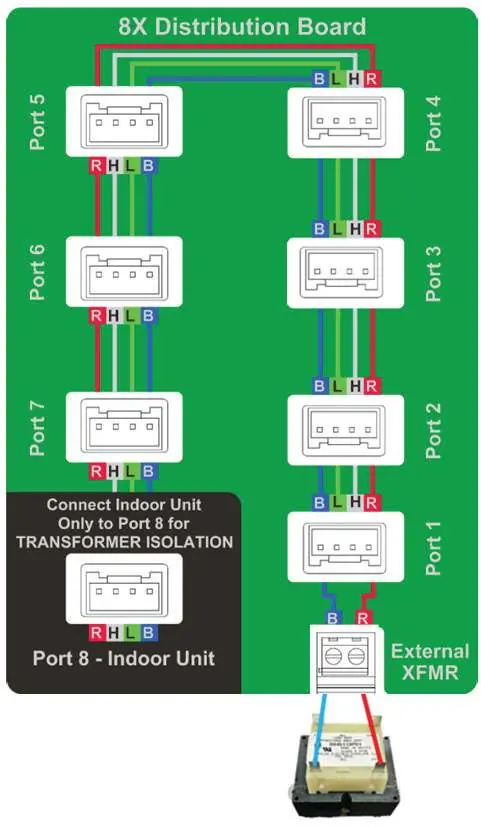

- Das Diagramm zeigt die Port-Belegung: Port 8 ist für das Innengerät reserviert, während Ports 1-7 für die Steuerung über den zweiten Transformator vorgesehen sind.
Modellkompatibilität
- Kompatibel mit Link-Technologie-Komponenten (Systemcontroller, Thermostat, Zonenpanels).
