Installationsanleitung für Trane 18-BC113D1-1A Integrated Variable Speed Control Drive

Detaillierte Installationsanleitung für den Austausch des Trane 18-BC113D1-1A Integrated Variable Speed Control Drive. Enthält Sicherheitsanweisungen, Werkzeugliste, Schritte zum Aus- und Einbau sowie Hinweise zur Wärmeleitpaste.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Dokument ist eine Installationsanleitung für den Austausch des Trane Integrated Variable Speed Control (IVSC) Drive. Es enthält Sicherheitswarnungen, Werkzeuglisten und detaillierte Schritte für den Aus- und Einbau. S. 1

Wichtigste Schritte

  • Spannung prüfen S. 3, 4
  • Wärmeleitpaste auftragen S. 6

Probleme und Lösungen

Restspannung

2 Minuten warten und Spannung messen

S. 3, 4

Technische Daten

Parameter Wert Hinweis Seiten
Drehmoment 40-50 in. lbs Anzugsdrehmoment für die Aluminiummuttern S. 7

Wo es im PDF steht

  • Sicherheit S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument ist eine Installationsanleitung für den Austausch des Integrated Variable Speed Control (IVSC) Drive. Es richtet sich an qualifiziertes Fachpersonal und beschreibt den sicheren Ausbau des alten Moduls sowie die Installation des Ersatzteils. Vor Beginn der Arbeiten müssen alle nationalen und lokalen Vorschriften beachtet werden.

Sicherheitshinweise

IVSC Testpunkte
IVSC Testpunkte
  • Gefährliche Spannung: Vor dem Berühren elektrischer Komponenten 2 Minuten warten. Prüfen Sie mit einem Voltmeter, ob die DC-Spannung unter 42 VDC liegt.
  • Erdung: Alle elektrisch leitenden Teile müssen geerdet sein.
  • Heiße Oberflächen: Berühren Sie den Kompressor nicht, um Verbrennungen zu vermeiden.
  • Qualifikation: Nur geschultes Personal darf das Gerät installieren oder warten.

Benötigte Werkzeuge

  • DC-Voltmeter
  • 5/16" Steckschlüssel (Nut Driver)
  • 7/16" Steckschlüssel
  • Drehmomentschlüssel mit 7/16" Aufsatz

Ausbau des IVSC

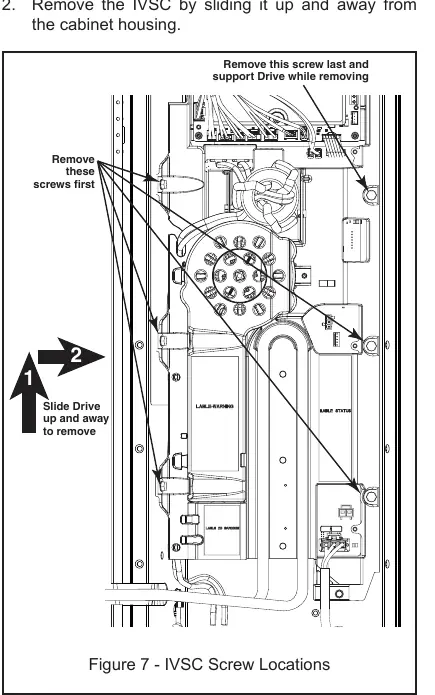

IVSC Schraubenpositionen
IVSC Schraubenpositionen
  1. Schalten Sie die Stromversorgung des Außengeräts ab und warten Sie mindestens 2 Minuten.
  2. Entfernen Sie die 4 Schrauben der Control Box Abdeckung.
  3. Messen Sie die Spannung an den Inverter-Testpunkten (+DC und -DC). Fahren Sie erst fort, wenn die Spannung unter 42 VDC liegt.
  4. Trennen Sie die Kabelverbindungen (Shielded Wiring Harness) und entfernen Sie die P-Klemme.
  5. Trennen Sie alle AOC-Steckverbindungen (z.B. EEV, Sensoren, Personality Module).
  6. Entfernen Sie die drei Aluminiummuttern, die die Cold Plate halten.
  7. Wischen Sie vorhandene Wärmeleitpaste vorsichtig ab.
  8. Entfernen Sie die Schrauben, die das IVSC halten, und nehmen Sie das Modul heraus.

Einbau des IVSC

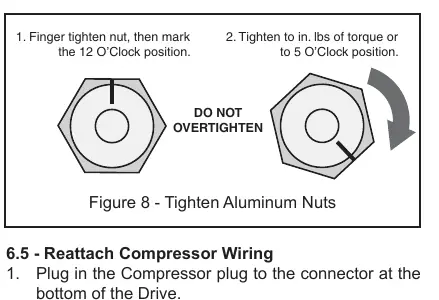

Anziehen der Aluminiummuttern
Anziehen der Aluminiummuttern
  1. Platzieren Sie das neue Drive in der ursprünglichen Position.
  2. Befestigen Sie das Drive mit den Schrauben am Gehäuse.
  3. Schließen Sie alle Kabelverbindungen wieder an.
  4. Tragen Sie eine ca. 3 mm (1/8") dicke Schicht Wärmeleitpaste in der Mitte der Aussparung auf.
  5. Positionieren Sie die Cold Plate und ziehen Sie die drei Aluminiummuttern handfest an.
  6. Ziehen Sie die Muttern mit einem Drehmomentschlüssel auf 40-50 in. lbs. an. Falls kein Drehmomentschlüssel vorhanden ist: Muttern handfest anziehen, 12-Uhr-Position markieren und bis zur 5-Uhr-Position drehen.

Abschluss der Installation

Überprüfen Sie nach dem Einbau, dass keine Kabel eingeklemmt sind. Starten Sie das Gerät und verifizieren Sie den Betrieb. Bringen Sie die Abdeckungen wieder an.

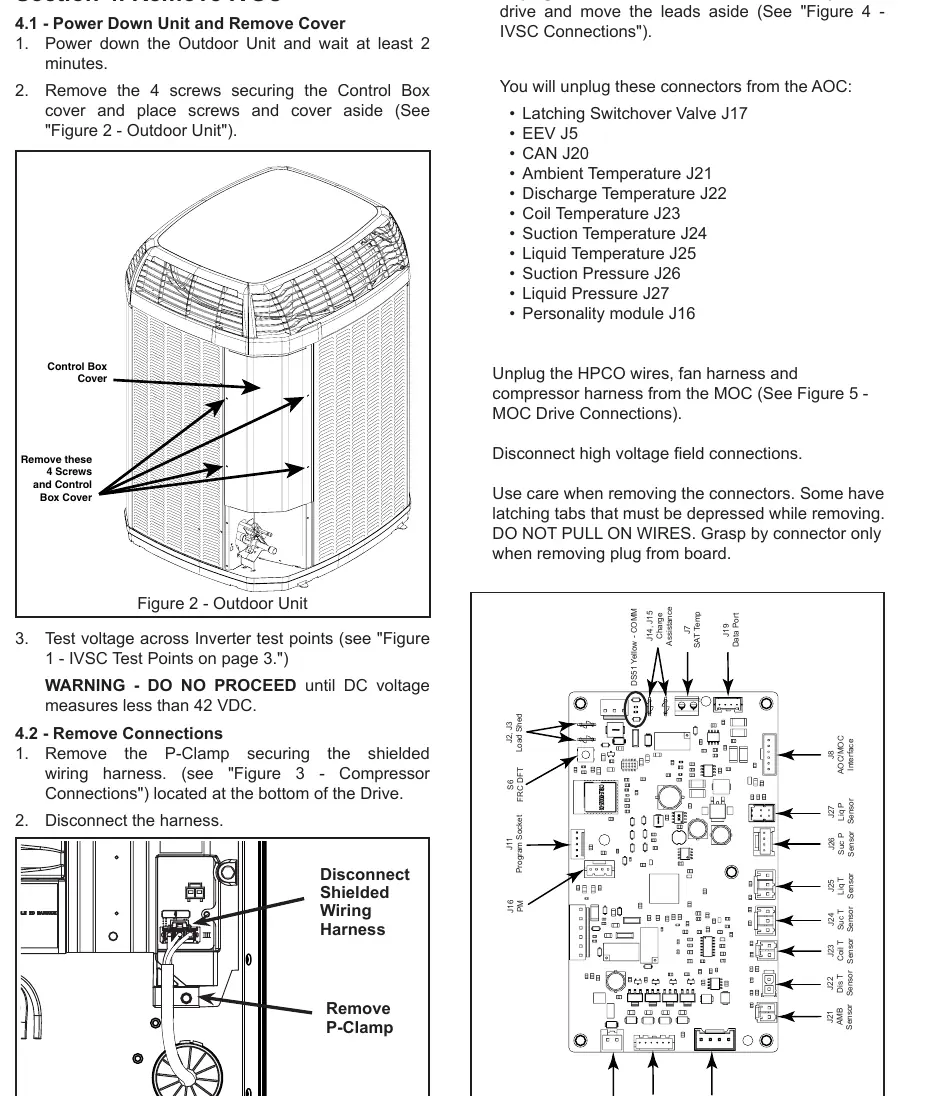

Teileübersicht des Geräts mit Markierungen
Teileübersicht des Geräts mit Markierungen

Praktische Hilfe

Typische Probleme

Restspannung im System

Warten Sie nach dem Abschalten der Stromversorgung mindestens 2 Minuten und messen Sie die Spannung an den Testpunkten (+DC und -DC). Sie muss unter 42 VDC liegen.

Beschädigung der Liquid Line

Seien Sie beim Trennen und Biegen der Kupferrohre extrem vorsichtig. Vermeiden Sie Knicke oder übermäßige Belastung.

Vor der Verwendung

  • DC-Voltmeter bereitstellen
  • 5/16" Steckschlüssel bereitstellen
  • 7/16" Drehmomentschlüssel bereitstellen
  • Stromversorgung unterbrochen
  • Wartezeit von 2 Minuten nach Abschaltung eingehalten

Technische Daten in der Praxis

Drehmoment Aluminiummuttern
40-50 in. lbs. Nicht überdrehen, da die Muttern bei 80 in. lbs. abreißen.
Wärmeleitpaste
1/8" (ca. 3 mm) dicke Schicht in der Mitte der Aussparung auftragen.

Abbildungen und Diagramme

  • Abbildung 1 zeigt die Testpunkte für +DC und -DC.
  • Abbildung 8 zeigt die korrekte Vorgehensweise beim Anziehen der Muttern (12 Uhr Position markieren, bis 5 Uhr Position drehen).

Modellkompatibilität

  • Nur die im Replacement Kit enthaltenen oder die originalen Aluminiummuttern verwenden.
