Installationsanleitung für den Gaswärmetauscher Trane YHK 036S

Erfahren Sie, wie Sie den Gaswärmetauscher bei Trane YHK 036S Modellen sicher austauschen. Diese Anleitung enthält wichtige Sicherheitshinweise, benötigte Werkzeuge und detaillierte Schritt-für-Schritt-Verfahren für den Aus- und Einbau.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Position der Blechteile und Schrauben Seite 6 Position der Komponenten des Gasheizgeräts Seite 6 Position der Schrauben am Vorbau Seite 7 Position der Schaumstoffblöcke Seite 7 Abdichtung der Wärmetauscherseiten Seite 8

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt den Austausch des Gaswärmetauschers für Trane-Geräte der Serie YHK 036S. Die Installation und Wartung darf ausschließlich durch qualifiziertes Fachpersonal erfolgen. Das Gerät verwendet das brennbare Kältemittel R-454B (A2L), was den Einsatz spezieller, dafür zugelassener Serviceausrüstung und die strikte Einhaltung von Sicherheitsrichtlinien erfordert.

Vorbereitung und Werkzeuge

Stellen Sie vor Beginn sicher, dass alle Sicherheitsvorkehrungen getroffen wurden, einschließlich des Tragens der erforderlichen persönlichen Schutzausrüstung (PSA) wie schnittfeste Handschuhe, Schutzbrille und Lichtbogenschutzkleidung.

Benötigte Werkzeuge:

  • 5/16-Zoll Steckschlüssel
  • 5/16-Zoll langer Steckschlüssel (12 bis 15 Zoll)
  • 5/16-Zoll Ratsche mit Verlängerung
  • Klinge/Cutter
  • RTV-Dichtmittel (bauseits, temperaturbeständig bis 500°F)

Austauschverfahren

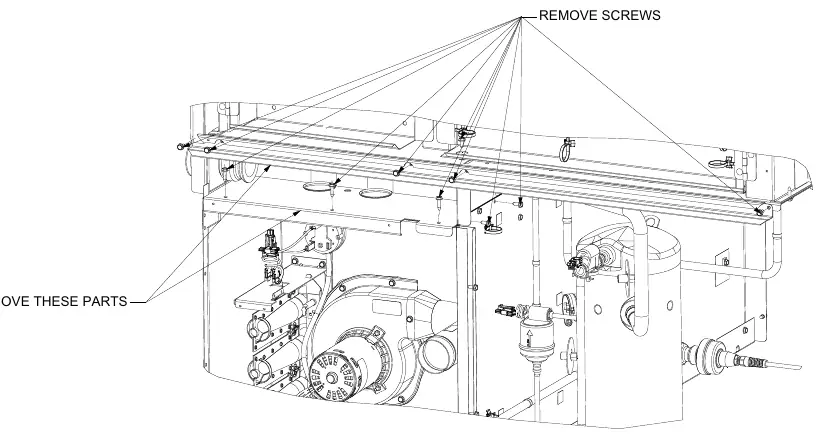

Position der Blechteile und Schrauben
Position der Blechteile und Schrauben

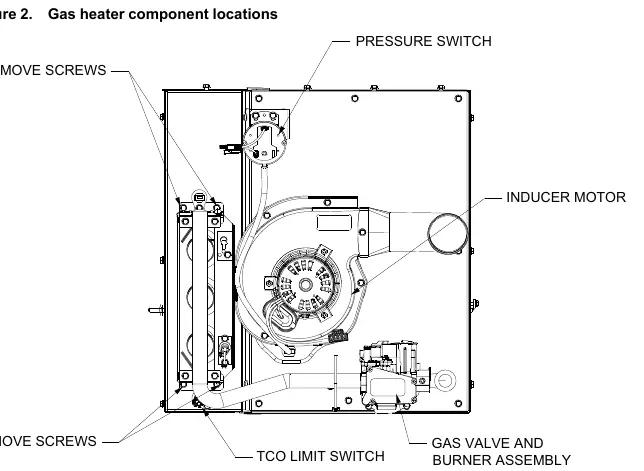

Position der Komponenten des Gasheizgeräts
Position der Komponenten des Gasheizgeräts
Position der Schrauben am Vorbau
Position der Schrauben am Vorbau

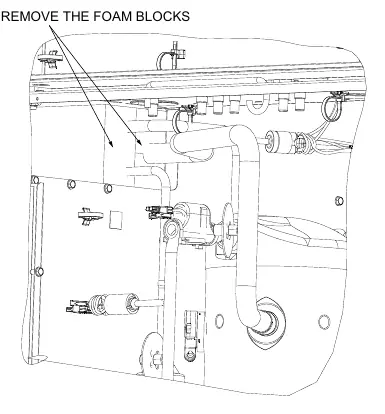

Position der Schaumstoffblöcke
Position der Schaumstoffblöcke
  1. Schalten Sie die Stromversorgung und die Gaszufuhr zum Gerät vollständig ab.
  2. Trennen Sie die Kondensatablaufleitung.
  3. Entfernen Sie alle Zugangspaneele, die vorderen Mittelpfosten und die hintere Kanalabdeckung.
  4. Bei horizontaler Konfiguration entfernen Sie die Anschlusskanäle.
  5. Entfernen Sie die Kondensatwanne.
  6. Trennen Sie die Kabelverbindungen im Gaswärmefach (TCO1, Druckschalter, Gasventil etc.) und führen Sie diese durch die Kabeldurchführungen nach außen.
  7. Entfernen Sie das Hochspannungs-Zündkabel, den Druckschlauch des Druckschalters, das Gasventil, das Verteilerrohr und die Brennerbaugruppe.
  8. Entfernen Sie den TCO1-Begrenzer, den Druckschalter und den Induktionsmotor.
  9. Entfernen Sie die Dichtung hinter dem Verbrennungsgebläse und die Luftdüse (für den Wiedereinbau aufbewahren).
  10. Lösen Sie die zehn Schrauben am Vorbau, um die Wärmetauscherbaugruppe zu entfernen. Entfernen Sie dazu die Schaumstoffblöcke und ggf. das Dach des Geräts, um Zugang zu den Schrauben zu erhalten.
  11. Entfernen Sie bei Bedarf die Stützstange des Wärmetauschers.
  12. Schieben Sie den alten Wärmetauscher mit zwei Personen aus dem Gerät.

Abdichtung und Abschluss

Abdichtung der Wärmetauscherseiten
Abdichtung der Wärmetauscherseiten
  1. Setzen Sie den neuen Wärmetauscher ein und stellen Sie sicher, dass er in der Stützstange einrastet.
  2. Dichten Sie den Wärmetauscher mit einer Raupe aus hochtemperaturbeständigem Silikon ab.
  3. Verwenden Sie bauseitige Rohrisolierung, um die freiliegenden hinteren Kältemittelleitungen abzudecken und mit Kabelbindern zu sichern.
  4. Installieren Sie die zuvor entfernten Blechteile wieder.
  5. Verwenden Sie die Schaumstoffblöcke, um Lücken an den Rohrenden abzudichten und Luftleckagen zu verhindern.
  6. Führen Sie die Montage in umgekehrter Reihenfolge der Demontageschritte durch.

Praktische Hilfe

Typische Probleme

Gefahr durch brennbare Gase und Dämpfe

Strenge Einhaltung der Installations- und Einrichtungsanweisungen, um gefährliche Gemische oder Kohlenmonoxidbildung zu vermeiden.

Handhabung von R-454B Kältemittel

Verwenden Sie ausschließlich für R-454B zugelassene Serviceausrüstung und Komponenten.

Luftleckagen am Wärmetauscher

Verwenden Sie die mitgelieferten Schaumstoffblöcke und schneiden Sie diese bei Bedarf passend zu, um alle Lücken an den Rohrenden abzudichten.

Vor der Verwendung

  • Qualifiziertes Personal für Installation und Wartung sicherstellen
  • Stromversorgung vollständig unterbrechen (Lockout/Tagout)
  • Gaszufuhr absperren
  • Persönliche Schutzausrüstung (PSA) gemäß OSHA/NFPA 70E anlegen
  • R-454B kompatible Werkzeuge und Komponenten bereitstellen
  • RTV-Dichtmittel (bis 500°F) bereithalten

Technische Daten in der Praxis

RTV-Dichtmittel
Muss eine maximale Temperaturbeständigkeit von 500°F aufweisen.

Abbildungen und Diagramme

  • Abbildungen zeigen die Position der Schrauben an den Blechteilen und am Vorbau.
  • Schemata verdeutlichen die Anordnung der Komponenten wie Druckschalter, Induktionsmotor und Gasventil.
  • Detaillierte Zeichnungen zeigen, wo das Silikon aufgetragen werden muss und wie die Schaumstoffblöcke zur Abdichtung zu platzieren sind.

Modellkompatibilität

  • Gilt für Precedent A-Gehäuse, 3 bis 5 Tonnen, Gasheizmodelle.
  • Modellnummern: (Y, D)SK*(036-060)S(0, A)(L, M, H) und YHK*036S(0, A)(L, M, H).
