Installationsanleitung für Trane 18-BC113D1-1C-EN Steuerungsaustausch
Detaillierte Installationsanleitung für den Austausch der variablen oder mehrstufigen Steuerungseinheit Trane 18-BC113D1-1C-EN. Enthält Sicherheitsvorkehrungen, Demontage- und Montageanweisungen sowie technische Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt den Austausch der variablen oder mehrstufigen Steuerungseinheit (Drive) bei Trane-Systemen. Sie umfasst die sichere Demontage, den Austausch der Kühlplatte, das Auftragen von Wärmeleitpaste und die korrekte Neuinstallation. S. 1, 4, 7
Wichtigste Schritte
- Spannung prüfen S. 3, 4
- Wärmeleitpaste auftragen S. 6
- Muttern festziehen S. 7
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Drehmoment Aluminiummuttern | 40-50 in. lbs | Anzugsdrehmoment für die Kühlplattenbefestigung | S. 7 |
Wo es im PDF steht
- Sicherheitshinweise S. 2
- Demontage S. 4, 5, 6
- Installation S. 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Austausch der variablen oder mehrstufigen Steuerungseinheit (Drive) bei Trane-Systemen. Der Austausch darf nur von qualifiziertem Personal durchgeführt werden. Vor Beginn der Arbeiten ist es zwingend erforderlich, die Stromversorgung zu unterbrechen und mindestens 2 Minuten zu warten. Stellen Sie sicher, dass die DC-Spannung an den Testpunkten +DC und -DC unter 42 VDC liegt, bevor Sie elektrische Komponenten berühren.
Vorbereitung und Werkzeuge
Stellen Sie sicher, dass Sie über die folgenden Werkzeuge verfügen:
- DC-Spannungsmessgerät
- 5/16" Steckschlüssel
- 7/16" Steckschlüssel
- Drehmomentschlüssel mit 7/16" Aufsatz
Das Ersatz-Kit enthält Wärmeleitpaste und drei Aluminiummuttern zur Sicherung der Kühlplatte.
Demontage der Steuerungseinheit
- Schalten Sie das Außengerät aus und warten Sie 2 Minuten.

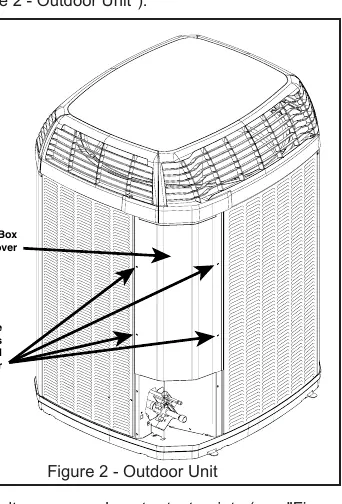

- Entfernen Sie die 4 Schrauben der Steuerungsbox-Abdeckung.
- Prüfen Sie die Spannung an den Inverter-Testpunkten.
- Trennen Sie die Erdungskabel und Kabelbäume (markieren Sie diese ggf. für die spätere Zuordnung).

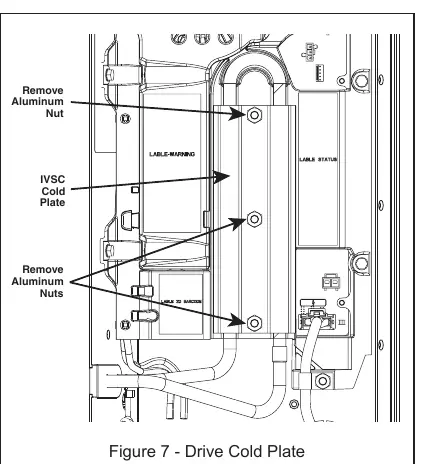

- Entfernen Sie die drei Aluminiummuttern der Kühlplatte und nehmen Sie die Platte ab.
- Vorsicht beim Umgang mit der freiliegenden Wärmeleitpaste.

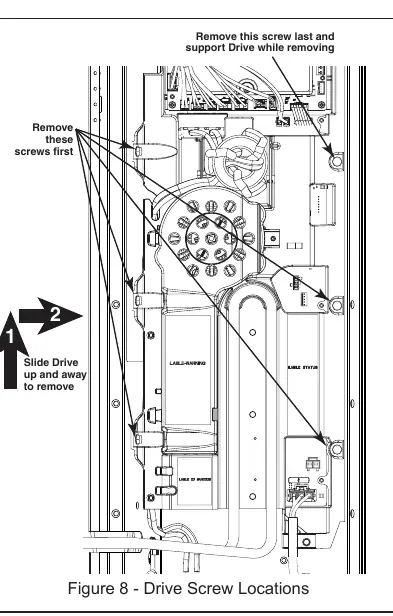

- Lösen Sie die Schrauben der Steuerungseinheit und schieben Sie diese nach oben aus dem Gehäuse.
Installation der neuen Steuerungseinheit
- Reinigen Sie die Kupferrohre von alter Wärmeleitpaste.
- Tragen Sie eine kleine Menge (ca. 3 mm / 1/8") Wärmeleitpaste in die Mitte der Aussparung auf.
- Schieben Sie die neue Steuerungseinheit in das Gehäuse und befestigen Sie sie mit den Schrauben.
- Positionieren Sie die Kühlplatte über der Flüssigkeitsleitung und ziehen Sie die Aluminiummuttern mit einem Drehmoment von 40-50 in. lbs fest. Nicht überdrehen!
- Schließen Sie alle Kabelbäume und Sensoren gemäß den Abbildungen für Ihr spezifisches Modell (Variable Speed oder Multi Speed) wieder an.
- Führen Sie eine abschließende Inspektion durch, um sicherzustellen, dass keine Kabel eingeklemmt sind.
Abschluss
Starten Sie das Gerät und überprüfen Sie den Betrieb. Das defekte Steuerungsboard muss gemäß den Anweisungen mit einer gültigen Vorab-Autorisierungsnummer an das lokale Teilezentrum zurückgesendet werden.
Praktische Hilfe
Typische Probleme
Restspannung im System
Nach dem Abschalten 2 Minuten warten und Spannung an den Testpunkten +DC und -DC prüfen (muss unter 42 VDC liegen).
Überhitzung durch schlechten Wärmekontakt
Wärmeleitpaste korrekt auftragen; sicherstellen, dass die Kupfer-Flüssigkeitsleitung guten Kontakt zur Aluminiumplatte hat.
Beschädigung der Aluminiummuttern
Nicht überdrehen (max. 40-50 in. lbs). Bei fehlendem Drehmomentschlüssel Markierungsmethode (12 Uhr auf 5 Uhr) verwenden.
Vor der Verwendung
- Spannungsmessgerät (DC Volt Meter)
- 5/16" Steckschlüssel
- 7/16" Steckschlüssel
- Drehmomentschlüssel mit 7/16" Aufsatz
- Wärmeleitpaste (im Kit enthalten)
- Ersatz-Aluminiummuttern (im Kit enthalten)
Technische Daten in der Praxis
- 40-50 in. lbs
- Erforderliches Drehmoment für die Aluminiummuttern der Kühlplatte.
Abbildungen und Diagramme
- Abbildung 1 zeigt die Testpunkte für die DC-Spannung.

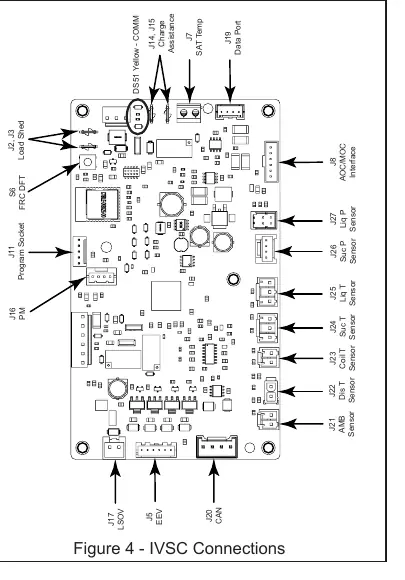

- Abbildung 4 und 5 zeigen die Anschlusspunkte für die Verkabelung der verschiedenen Steuerungstypen.
- Abbildung 9 illustriert die Methode zum Festziehen der Muttern ohne Drehmomentschlüssel.
Modellkompatibilität
- Stellen Sie sicher, dass das Ersatzteil zur Tonnage des Geräts und zur Etikettenfarbe passt (Grün/Pink für 2-3T Variable Speed, Pink für 4-5T Variable Speed, Orange für 2-5T Multi Speed).
- AOC und MOC müssen als Einheit zusammenbleiben.
